OPA188 運算放大器采用 TI 的專有自動歸零技術，以提供低失調電壓（最大為
25μV）并隨時間推移和溫度變化而實現接近零漂移的性能。此高精度低靜態電流微型放大器提供高輸入阻抗和擺幅為電源軌 15mV之內的軌到軌輸出。輸入共模范圍包括負電源軌。單電源或雙電源可在 4V 至 36V（±2V 至 ±18V）范圍內使用。

數據手冊：*附件：OPA188 低噪聲、軌到軌輸出、36V、零溫漂、精密運算放大器技術手冊.pdf

單通道版本采用微型 SOT-23-5、MSOP-8 和 SO-8 封裝。所有版本的額定工作溫度范圍均為 -40°C 至 +125°C。

特性
? 低失調電壓：25μV（最大值）
? 零漂移：0.03μV/°C
? 低噪聲：8.8 nV/√Hz
– 0.1Hz 至 10Hz 噪聲：0.25μVPP
? 出色的 DC 精度：
– 電源抑制比 (PSRR)；142dB
– 共模抑制比 (CMRR)：146dB
– 開環路增益：136dB
? 增益帶寬：2MHz
? 靜態電流：510μA（最大值）
? 寬電源電壓：±2V 至 ±18V
? 軌至軌輸出
? 輸入包括負電源軌
? 已過濾射頻干擾 (RFI) 的輸入
? 微型尺寸封裝

引腳功能和配置

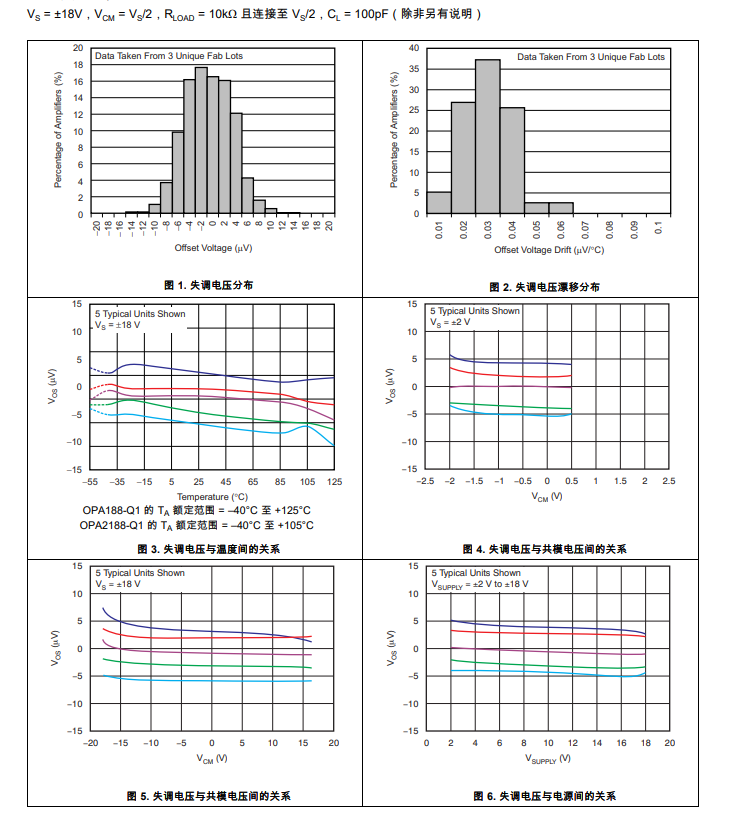

典型特性

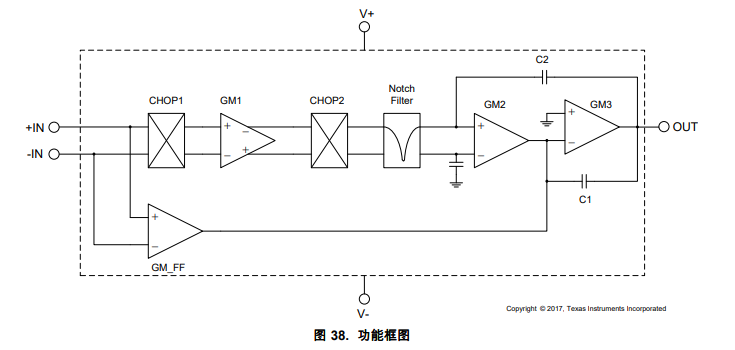

功能方框圖

典型應用

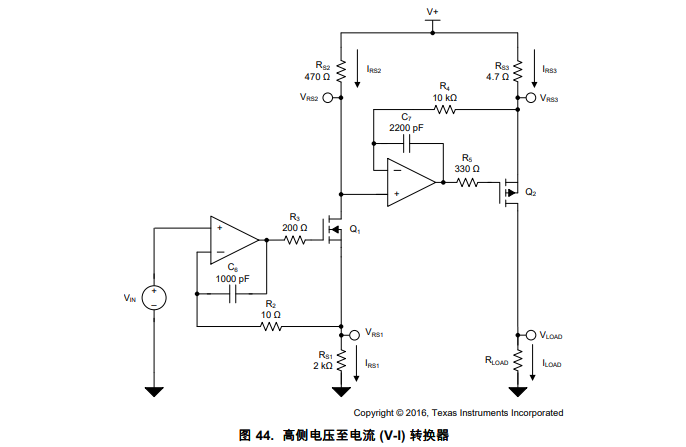

圖 44 中顯示的電路是高側電壓至電流 (V-I) 轉換器。該轉換器將 0V 至 2V 的輸入電壓轉換為 0mA 至 100mA 的輸出電流。圖 45 顯示了該電路的測量傳遞函數。OPA188 的低失調電壓和溫漂有助于該電路實現出色的直流精度。

應用
? 橋式放大器
? 應力計
? 傳感器 應用
? 溫度測量
? 電子稱
? 醫療儀表
? 電阻溫度檢測器
