MAX3521 DOCSIS 3.0 Plus上行放大器技術手冊
概述
MAX3521為集成的CATV上行放大器IC，其設計高于DOCSIS 3.0的要求。器件提供的最大輸出功率水平比DOCSIS 3.0規范高3dB，適用于所有調制標準和通道配置。放大器覆蓋5MHz至85MHz輸入頻率范圍(275MHz，3dB帶寬)。器件能夠同時傳輸該頻率范圍內的四路QPSK調制載波信號，每路信號為+61dBmV。增益通過SPI三線接口控制，范圍為63dB，步長為1dB。
器件采用+5V單電源工作。器件提供四種功率模式，允許根據失真要求降低最大電源電流。此外，對于每種功率模式，電源電流隨著增益的減小而自動降低以保持失真性能。在兩次突發之間，禁止其發送操作，器件的電源電流降至5mA，大大降低功耗。控制信號邏輯電平為3.3V CMOS。
MAX3521是Maxim引腳兼容電纜上行放大器家族的最新成員，該家族還包括MAX3518。MAX3521采用20引腳TQFN封裝，工作在擴展工業級溫度范圍(-40°C至+85°C)。
數據表：*附件：MAX3521 DOCSIS 3.0 Plus上行放大器技術手冊.pdf
應用
- DOCSIS 3.0 Plus電纜調制解調器和網關
- 機頂盒
- VoIP調制解調器
特性
- +5V電源
- 發送禁止模式下具有25mW超低功耗
- 63dB增益控制范圍，步長為1dB
- 64dBmV輸出時的諧波失真為-65dBc
- 小尺寸5mm x 5mm TQFN封裝
- 突發開啟/關閉時具有極低的瞬變電壓
- 3dB帶寬為275MHz
- 多種功率模式
框圖

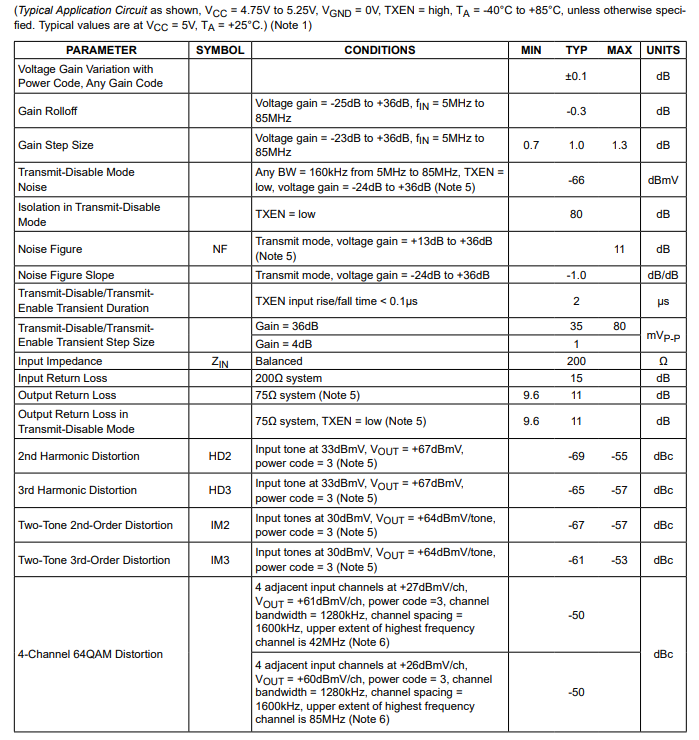

交流電氣特性

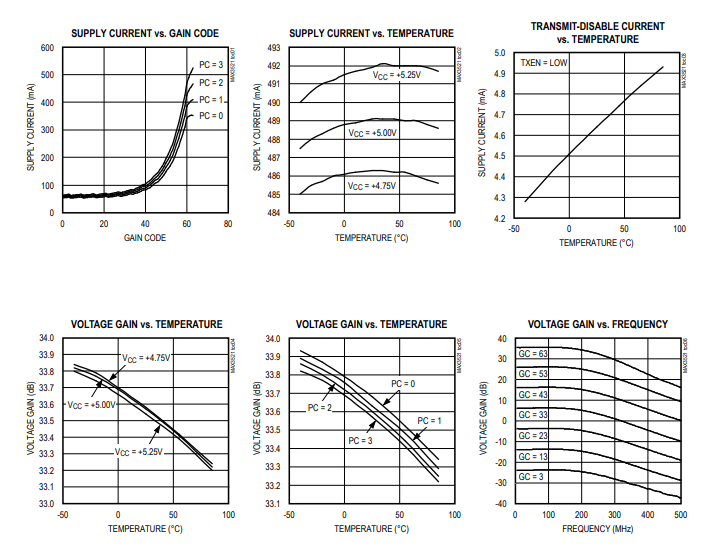

典型操作特性

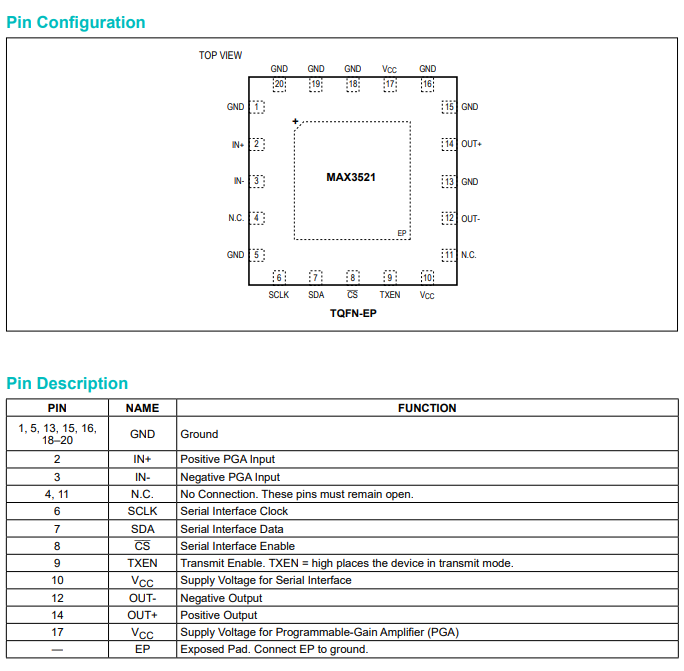

引腳配置描述

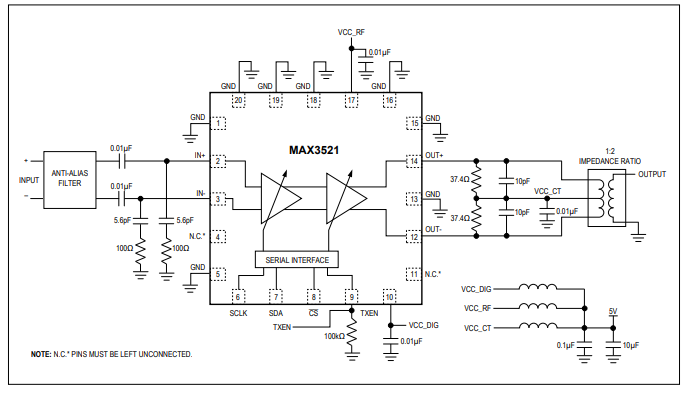

應用電路
