概述
MAX3522B為可編程增益放大器(PGA),其設計高于DOCSIS 3.1上行傳輸要求。通過提供雙路輸出,MAX3522B在兩路不同上行帶寬之間選擇時,無需外部RF開關。PGA滿足DOCSIS 3.1雜散限值,在5MHz至204MHz的RF帶寬內,任一輸出可發送68dBmV組合功率。通過SPI 3線接口,增益可在54dB范圍內以1dB為步長進行調節。利用Maxim高電壓CMOS工藝使器件能夠提供高動態范圍,同時最大程度降低+5V電源下的功耗。
MAX3522B采用56引腳、8mm x 8mm x 0.75mm、TQFN封裝,工作在0°C至+70°C溫度范圍。
數據表:*附件:MAX3522B DOCSIS 3.1可編程增益放大器技術手冊.pdf
應用
- 電纜調制解調器(CM)
- 客戶端設備(CPE)
- DOCSIS 3.1上行(D3.1 US)
特性
- 提供+68dBmV輸出功率,且滿足DOCSIS 3.1要求
- 覆蓋5MHz–204MHz輸出帶寬
- 雙路輸出,無需外部RF開關
- 可編程電源模式,允許降低功耗
- 調制解調器輸出為+65dBmV滿載OFDM配置時的雜散指標高于要求
- 提供兩個GPIO,用于SPI總線控制外部RF開關
- 56L 8mm x 8mm x 0.75mm TQFN封裝,帶裸焊盤
簡化框圖

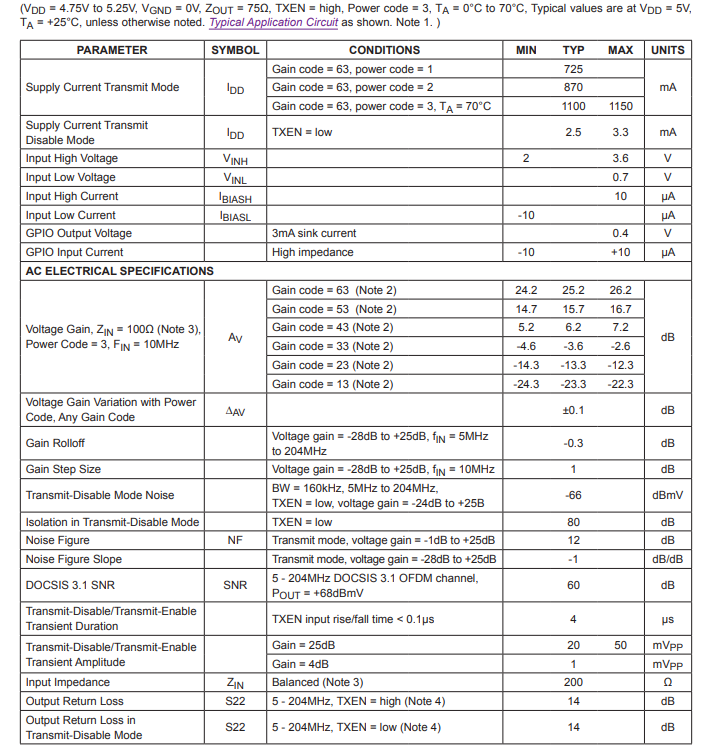

電特性

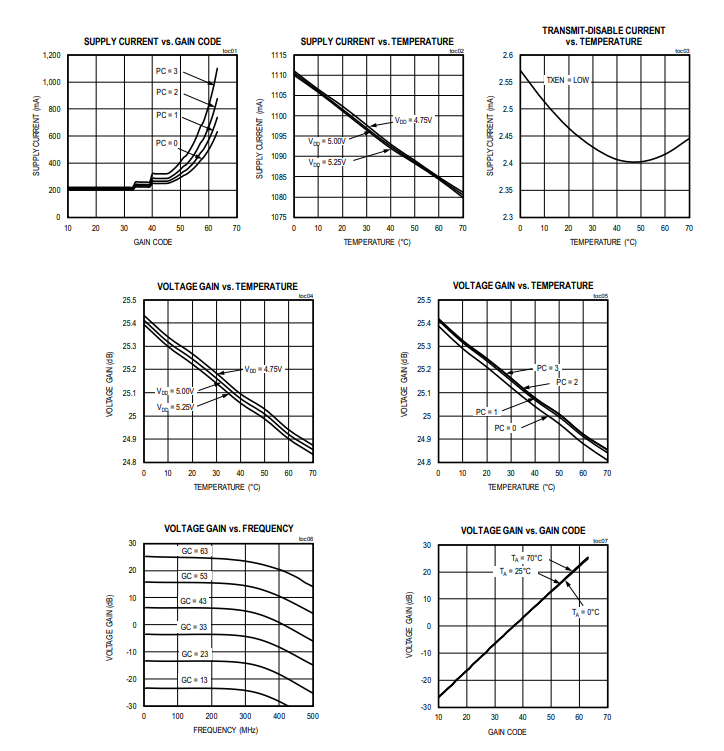

典型操作特性

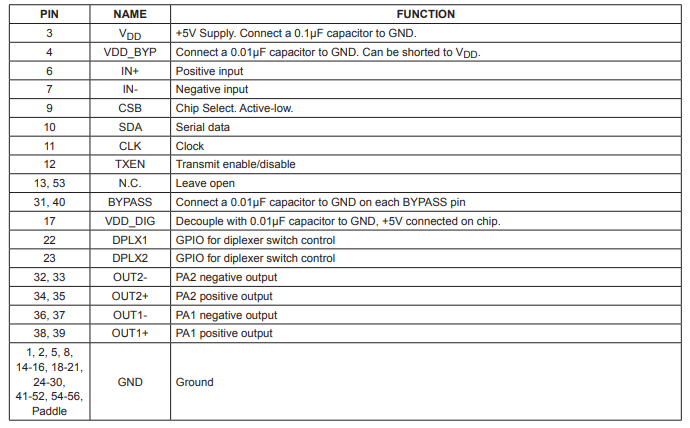

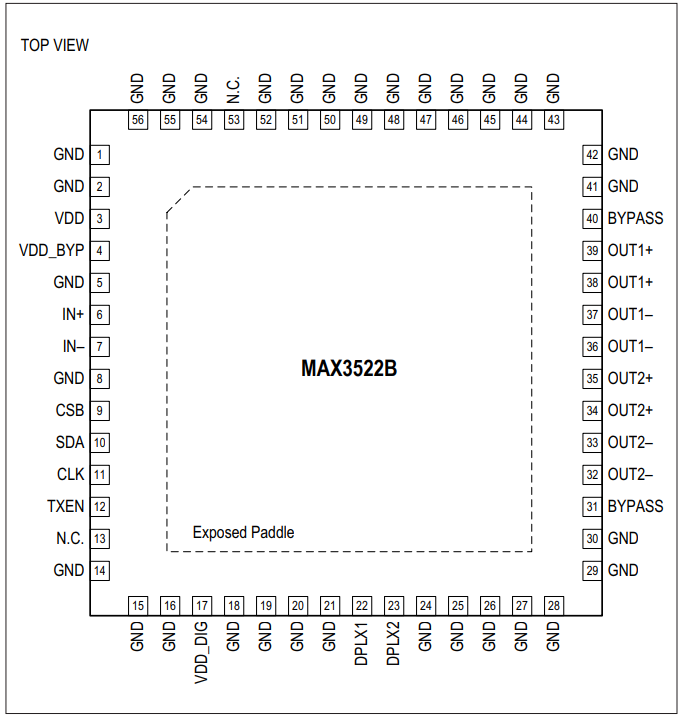

引腳配置描述
應用電路
