TPSM8282x 器件系列包括 1A、2A 和 3A 降壓轉換器 MicroSiP? 電源模塊，這些模塊針對小尺寸解決方案和高效率進行了優化。
*附件：tpsm82821.pdf

電源模塊集成了同步降壓轉換器和電感器，以簡化設計、減少外部元件并節省 PCB 面積。TPSM8282x 提供兩種版本。第一個包括自動進入的省電模式，可在非常輕的負載下保持高效率，以延長系統電池運行時間。第二個版本是 TPSM8282xA，在強制 PWM 中運行，在所有電流下保持連續導通模式，以最大限度地減少輸出紋波。在 PWM 模式下，轉換器以 4MHz 的標稱開關頻率工作。

在省電模式下，該器件的典型靜態電流為 4μA。使用 DCS-Control 拓?fù)?，該器件可?shí)現出色的負載瞬態性能和精確的輸出電壓調節。支持排序配置的 EN 和 PG 引腳帶來了靈活的系統設計。集成的軟啟動減少了輸入電源所需的浪涌電流。過熱保護和打嗝短路保護提供了強大可靠的解決方案。

特性

• 1.1 mm 高度 MicroSiP? 功率模塊
• 符合 CISPR 11 B 類標準
• 效率高達 95%
• 2.4V 至 5.5V 輸入電壓范圍
• 0.6V 至 4V 可調輸出電壓
• 提供固定輸出電壓：1.2V、1.8V、2.5V 和 3.3V
• 4μA 工作靜態電流
• DCS 控制拓?fù)?/li>
• 省電模式選項可用于輕負載效率
• 強制 PWM 選項可用于 CCM作
• 100% 占空比，實現最低壓差
• 打嗝短路保護
• 輸出放電
• 帶窗口比較器的電源良好輸出
• 集成軟啟動
• 過熱保護
• PSPICE 模型可用于：TPSM82821、TPSM82822 和 TPSM82823
• 2.0 mm × 2.5 mm × 1.1 mm 10 引腳 μSiL 封裝
• 12 毫米^2^總解決方案尺寸（固定輸出電壓版本）

參數

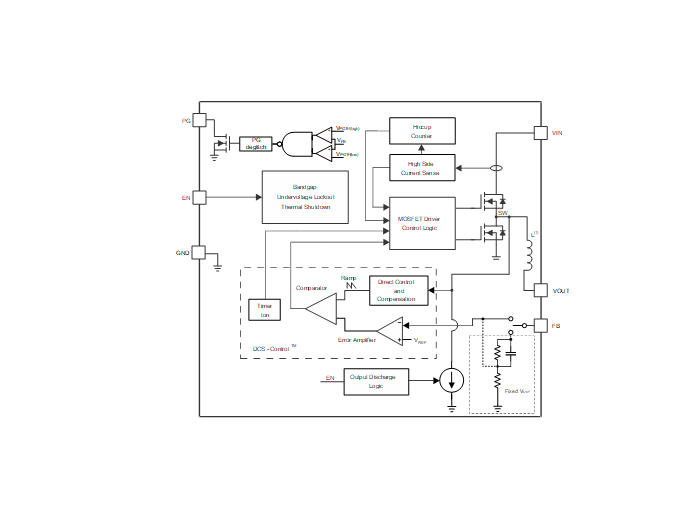

方框圖

1. 產品概述

TPSM82821 是一款高集成度的 DC/DC 同步降壓轉換器，適用于需要高效率、小尺寸和低噪音的電源管理應用。該器件提供了靈活的輸出電壓調節范圍（0.6V 至 4V），并具備多種保護功能，如過流保護、短路保護、熱關斷和欠壓鎖定等。

2. 主要特性

• ?輸出電壓范圍?：0.6V 至 4V。
• ?最大輸出電流?：1A（TPSM82821），2A（TPSM82822），3A（TPSM82823）。
• ?固定開關頻率?：4MHz，減少外部元件需求。
• ?低紋波和低噪音?：適用于對電源質量要求高的應用。
• ?軟啟動功能?：避免啟動時的浪涌電流。
• ?熱關斷和欠壓鎖定?：保護器件免受過熱和低電壓損害。
• ?小型封裝?：uSiP 封裝，尺寸緊湊。

3. 功能描述

• ?PWM 和 PSM 模式?：在重載條件下采用 PWM 模式，輕載時自動切換到 PSM 模式以提高效率。
• ?低壓降操作?：支持 100% 占空比模式，適用于寬輸入電壓范圍應用。
• ?軟啟動?：內部軟啟動電路防止啟動時的電流沖擊。
• ?輸出放電?：禁用時自動放電輸出電容，確保安全關機。
• ?電源良好（PG）指示?：通過開漏輸出指示輸出電壓狀態。

4. 應用領域

• 便攜式設備
• 工業自動化
• 通信設備
• 汽車電子

5. 電氣特性

• ?輸入電壓范圍?：2.4V 至 5.5V。
• ?輸出電壓精度?：±1.5%（典型值）。
• ?靜態電流?：8μA（典型值）。
• ?熱關斷閾值?：150°C（典型值）。

6. 熱特性

• ?結溫范圍?：-40°C 至 125°C。
• ? 熱阻（θJA） ?：64.3°C/W（典型值）。

7. 封裝與尺寸

• ?封裝類型?：uSiP 封裝。
• ?尺寸?：具體尺寸信息請參考數據手冊中的封裝圖。

8. 開發支持

• ?WEBENCH? 設計工具?：支持自定義電源設計，簡化設計過程。
• ?評估板?：提供評估板以驗證設計性能和簡化測試過程。
• ?文檔支持?：包括數據手冊、應用指南和相關技術文檔。
