AMC1211-Q1 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的電容隔離層隔開。該隔離柵經認證可提供高達 3kVRMS 的基本電隔離，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準，并且可支持高達 1000VRMS 的工作電壓。

數據手冊：*附件：AMC1211-Q1 2V輸入、精密電壓檢測基本隔離式放大器技術手冊.pdf

該隔離層可將系統中以不同共模電壓電平運行的各器件隔開，防止高電壓沖擊導致低壓側器件電氣損壞或?qū)Σ僮鲉T造成傷害。

AMC1211-Q1 的高阻抗輸入針對與高阻抗電阻分壓器或任何其他高阻抗電壓信號源的連接進行了優化。出色的直流精度和低溫漂支持在閉環系統中進行精確的隔離式電壓檢測和控制。集成的高側電源電壓缺失檢測功能可簡化系統級設計和診斷。

AMC1211-Q1 采用寬體 8 引腳 SOIC 封裝，符合面向汽車應用的 AEC-Q100 標準，并支持 –40°C 至 +125°C 的溫度范圍。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 功能安全型
– 可提供用于功能安全系統設計的文檔
? 針對隔離式電壓測量?jī)?yōu)化了 2V 高阻抗輸入電壓范圍
? 固定增益：1
? 低直流誤差：
– 失調電壓誤差：±1.5mV（最大值）
– 溫漂±10μV/°C（最大值）
– 增益誤差：±0.2%（最大值）
– 增益漂移：±40ppm/°C（最大值）
– 非線性度：0.04%（最大值）
? 高側 3.3V 工作電壓
? 高 CMTI：30 kV/μs（最小值）
? 高側電源缺失指示
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的4250VPK 基礎型隔離
– 符合 UL1577 標準且長達 1 分鐘的 3000VRMS隔離

引腳功能和配置

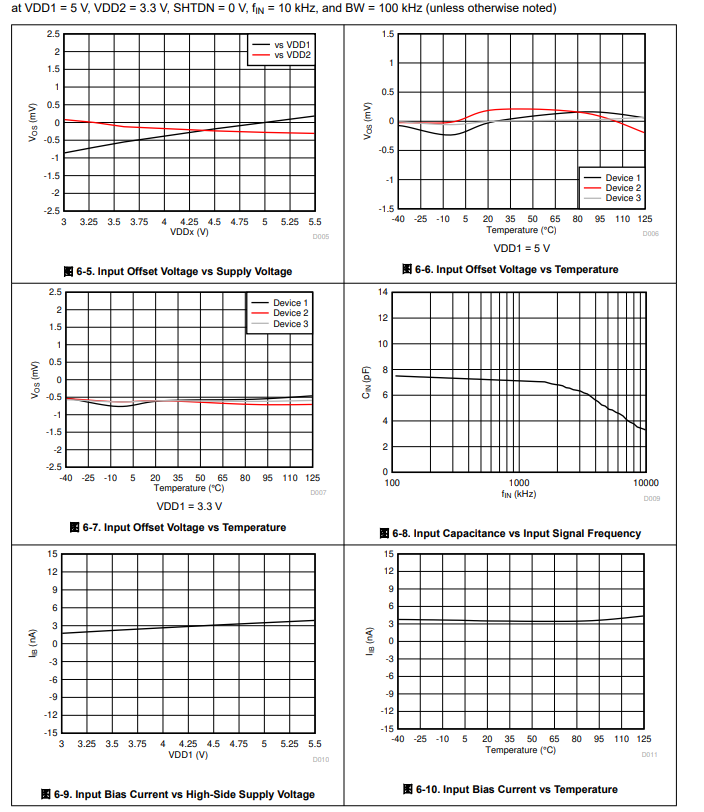

典型特性

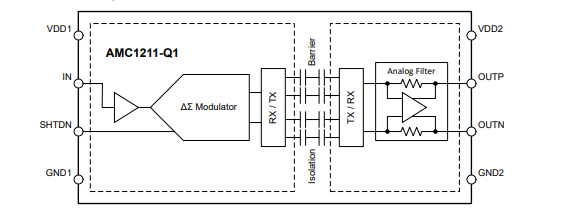

功能方框圖

典型應用

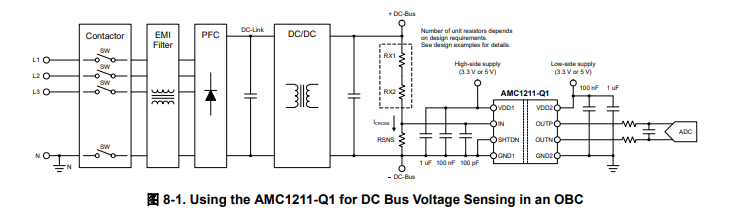

圖8-1顯示了一個OBC，它使用AMC1211-Q1來監測高達600V的直流母線電壓。
直流母線電壓在AMC1211-Q1感測的高阻抗電阻分壓器的底部電阻器（RSNS）上被分壓到大約2-V的電平。AMC1211-Q1的輸出是差分與輸入電壓值相同的模擬輸出電壓，但通過基本隔離屏障。AMC1211-Q1的隔離柵和高共模瞬態抗擾度（CMTI）確保了可靠和在惡劣和高噪聲環境中精確操作。

應用
? 可用于以下應用的隔離式電壓感應：
– 牽引逆變器
– 車載充電器
– 直流/直流轉換器
