AMC1311 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的電容隔離層隔開。該隔離柵經認證可提供高達 5kVRMS 的增強型電隔離，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準，并且可支持高達 1500VRMS 的工作電壓。

數據手冊：*附件：AMC1311 2V輸入、精密電壓檢測增強型隔離式放大器技術手冊.pdf

該隔離層可將系統中以不同共模電壓電平運行的各器件隔開，防止高電壓沖擊導致低壓側器件電氣損壞或對操作員造成傷害。

AMC1311 的高阻抗輸入針對與高阻抗電阻分壓器或任何其他高阻抗電壓信號源的連接進行了優化。出色的直流精度和低溫漂支持在閉環系統中進行精確的隔離式電壓檢測和控制。集成的高側電源電壓缺失檢測功能可簡化系統級設計和診斷。

AMC1311 提供兩種性能級別選項： AMC1311B 的額定工業工作溫度范圍為 –55°C 至 +125°C， AMC1311 為 –40°C 至 +125°C。

特性
? 針對隔離式電壓測量優化了 2V 高阻抗輸入電壓范圍
? 固定增益：1
? 低直流誤差：
– AMC1311：
? 失調電壓誤差：±9.9mV（最大值）
? 溫漂±20μV/°C（典型值）
? 增益誤差：±1%（最大值）
? 增益漂移：±30ppm/°C（典型值）
– AMC1311B：
? 失調電壓誤差：±1.5mV（最大值）
? 溫漂±10μV/°C（最大值）
? 增益誤差：±0.2%（最大值）
? 增益漂移：±40ppm/°C（最大值）
– 非線性度：0.04%（最大值）
? 高側 3.3V 工作電壓 (AMC1311B)
? 高 CMTI：100kV/μs（最小值）(AMC1311B)
? 高側電源缺失指示
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 標準的 7000VPK 增強型隔離
– 符合 UL1577 標準且長達 1 分鐘的 5000VRMS隔離
– 針對更大工業溫度范圍進行了全面優化： –40°C 至 +125°C

引腳功能和配置

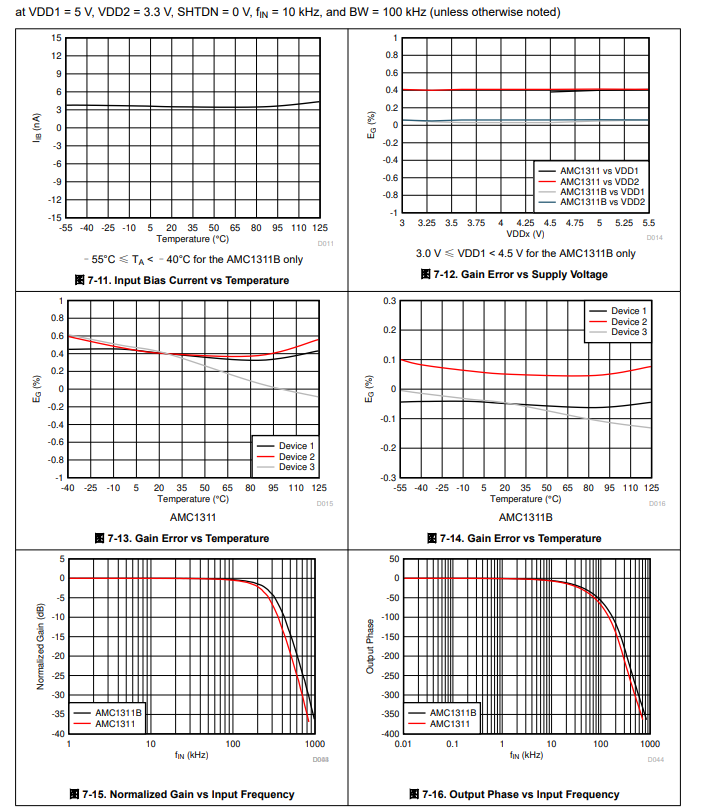

典型特性

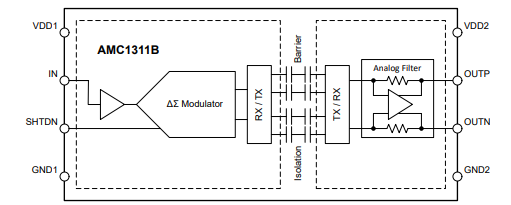

功能方框圖

應用
? 可用于以下應用的隔離式電壓感應：
– 電機驅動器
– 變頻器
– 不間斷電源
