HMC394LP4/394LP4E可編程5位計數器SMT，DC-2.2GHz技術手冊
概述
HMC394LP4(E)是一款低噪聲GaAs HBT可編程5位計數器，采用4x4 mm無鉛表面貼裝封裝。 在輸入頻率高達2.2 GHz時，該器件可在N為2至32范圍進行連續分頻。 輸出電壓擺幅為800 mV，占空比與N成反比。100 kHz失調時，該計數器的加性SSB相位噪聲低至?153 dBc/Hz，非常適合低噪聲頻率合成器應用。
數據表：*附件：HMC394LP4 HMC394LP4E可編程5位計數器SMT，DC-2.2GHz技術手冊.pdf
應用
- 衛星通信系統
- 點對點
- 點對多點無線電
- LMDS
- SONET
特性
- SSB相位噪聲： -153 dBc/Hz（100 kHz）
- 可選分頻：2至32
- 并行5位控制
- 寬輸入功率范圍： -20至+10 dBm
- 4x4 mm無鉛SMT封裝

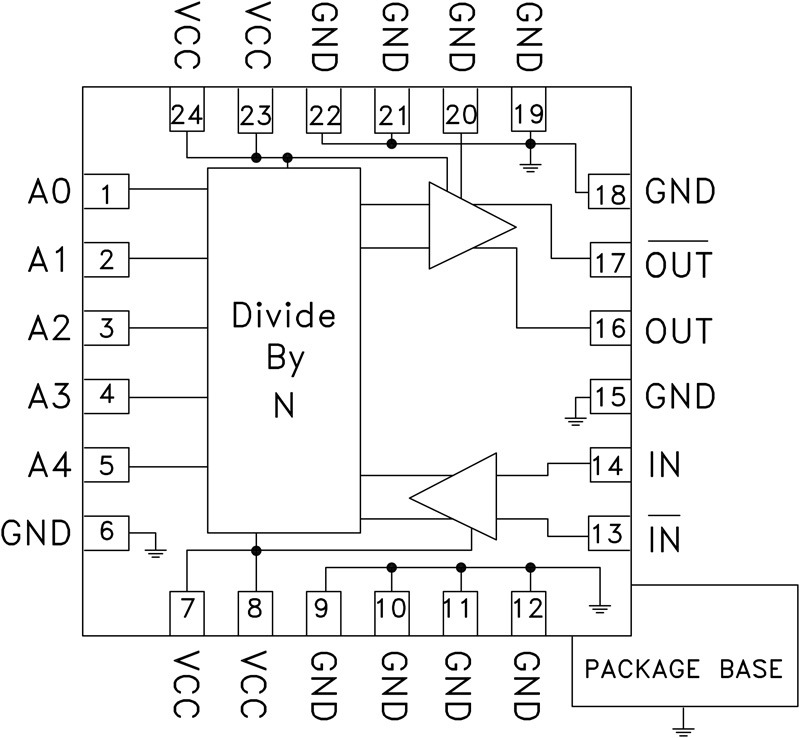

框圖

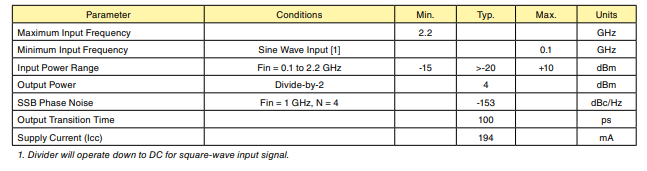

電氣規格

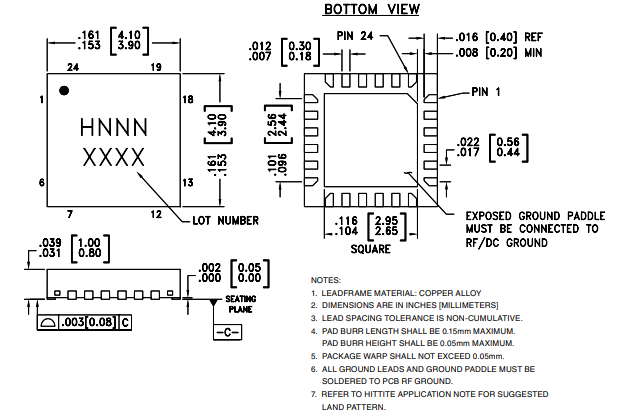

外形圖

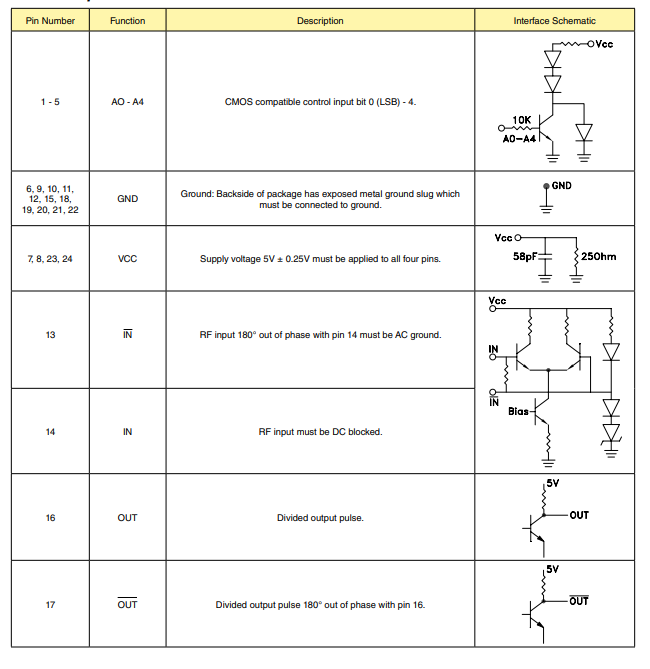

引腳描述

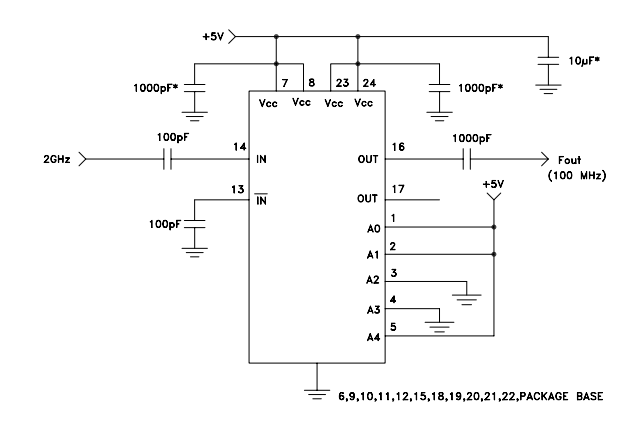

應用電路
