TLVM365R15 和 TLVM365R1 是 150mA 或 100mA、65V 輸入同步降壓直流/直流電源模塊，將功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm、11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能和低 EMI。該器件在空載時（24V 至 3.3V VOUT）具有 4μA 的超低工作 IQ。TLVM365R15 和 TLVM365R1 支持固定的 3.3V 和 5V 輸出，以及 1V 至 6V 的可調輸出電壓。這些器件只需四個外部元件即可實現 3.3V 和 5V 固定輸出設計。TLVM365R15 和 TLVM365R1 專為出色的 EMI 性能和空間受限應用而設計。
*附件：tlvm365r1.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 模塊：
  • 集成 MOSFET、電感器和控制器
  • 3V 至 65V 寬輸入電壓范圍
  • 高達 70V 的輸入瞬態
  • –40°C 至 +125°C 結溫范圍
  • 4.5 mm × 3.5 mm × 2 mm 包覆成型封裝
  • 使用 RT 引腳可在 200 kHz 至 2.2 MHz 范圍內調節頻率
• 輸出電壓和電流選項：
  • 3.3V 或 5V VOUT 的固定輸出型號
  • 1 V 至 6 V 的可調輸出電壓
• 固有的保護功能，實現穩健的設計
  • 用于控制、排序和 VIN UVLO 的精密使能輸入和漏極開路 PGOOD 指示器
  • 過流和熱關斷保護
• 專為可擴展的工業電源而設計：
  • 引腳兼容系列，具有 TPSM365R3（65 V，300 mA）、TPSM365R6（65 V，600 mA）、TLVM23615（36 V，1.5 A）和 TLVM23625（36 V，2.5 A）

參數

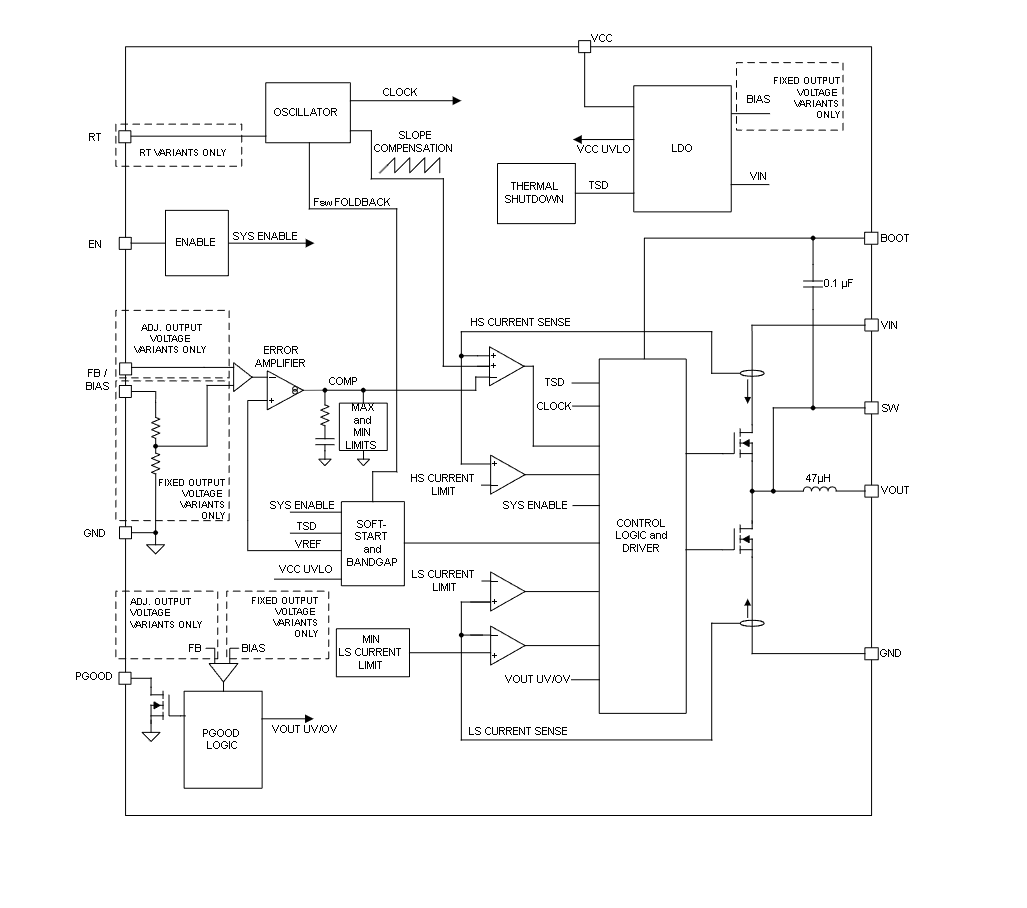

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：3V 至 65V
• ?輸出電壓?：固定3.3V或5V，可調范圍1V至6V
• ?輸出電流?：100mA（TLVM365R1）或150mA（TLVM365R15）
• ?封裝類型?：QFN-FCMOD，11引腳，4.5mm × 3.5mm × 2mm
• ?工作溫度范圍?：-40°C 至 125°C

2. 集成組件

• ?MOSFETs?：集成高側和低側MOSFETs
• ?電感器?：集成
• ?控制器?：集成功率控制器
• ?其他?：集成啟動電容器、反饋電阻器選項

3. 主要功能

• ?功能安全支持?：提供文檔支持功能安全系統設計
• ?寬輸入電壓范圍?：支持3V至65V的寬輸入電壓
• ?高效率?：針對輕載進行了優化
• ?EMI性能?：優化的封裝和引腳設計減少EMI

二、電氣特性

1. 控制特性

• ?開關頻率?：可調范圍200kHz至2.2MHz
• ?軟啟動?：內部固定軟啟動時間
• ?電流限制?：過流保護和短路保護

2. 電氣參數

• ?靜態電流?：無負載時，非切換狀態下低至4μA
• ?輸入電壓UVLO?：可編程UVLO，具有遲滯
• ?反饋電壓?：內部參考電壓1V，輸出電壓精度±1%

三、保護功能

• ? 過壓保護（OVP） ?
• ? 欠壓保護（UVP） ?
• ? 輸入欠壓鎖定（UVLO） ?
• ? 過溫保護（OTP） ?：超過168°C時自動關斷，具有滯后恢復
• ?短路保護?：周期性電流限制

四、功能描述

1. 自適應導通時間PWM控制

• ?D-CAP3?模式?：無需外部補償，支持低ESR陶瓷電容器
• ?快速瞬態響應?：提供準確的反饋電壓和快速的瞬態響應

2. 可調開關頻率

• ?RT引腳?：通過連接RT引腳和地之間的電阻設置開關頻率

3. PGOOD指示器

• ?開漏輸出?：用于電源軌排序和故障報告

4. 軟啟動與恢復

• ?內部軟啟動?：減少啟動時的應力
• ?恢復功能?：在輸出電壓下降后緩慢恢復

五、應用與實施

1. 典型應用

• ?應用領域?：工廠自動化、建筑自動化、家用電器
• ?設計示例?：提供固定輸出和可調輸出的設計示例

2. 組件選擇

• ?輸出電容器?：推薦使用高質量、低ESR陶瓷電容器
• ?輸入電容器?：至少需要一個2.2μF的陶瓷電容器，可選10μF電解電容器用于阻尼

3. 布局指南

• ?PCB布局?：輸入和輸出電容器靠近IC，反饋分壓器靠近FB引腳，寬銅跡線，使用多個過孔連接地平面

六、文檔與支持

• ?設計資源?：包括WEBENCH? Power Designer工具，用于生成自定義設計
• ?支持論壇?：TI E2E?支持論壇提供快速設計幫助
• ?文檔更新通知?：可通過TI產品文件夾接收文檔更新通知
