TPSM365R1 和 TPSM365R15 是 65V、100mA 和 150mA 同步降壓直流/直流電源模塊，將功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm、11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能并實現了低 EMI。該器件在空載時具有 4μA 的超低工作 I Q（24 V IN 至 3.3 V OUT）。TPSM365R1x 支持固定 3.3V 和 5V 輸出，以及 1V 至 16V 的可調輸出電壓。
*附件：tpsm365r15.pdf

TPSM365R1x 使用具有內部補償功能的峰值電流模式控制架構，以最小的輸出電容保持穩定運行。使用從 RT 引腳到地的電阻器，開關頻率被編程為在 200 kHz 至 2.2 MHz 的寬范圍內在任何所需點工作。精確的 EN/UVLO 功能允許在啟動和關閉期間對設備進行精確控制。PGOOD 標志具有內置毛刺濾波器和延遲釋放功能，可真實指示系統狀態，無需外部電壓監控器。TPSM365R1x 的緊湊設計尺寸和豐富的功能集簡化了各種工業應用的實現。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 模塊：
  • 集成 MOSFET、電感器和控制器
  • 3V 至 65V 寬輸入電壓范圍
  • 高達 70V 的輸入瞬態
  • –40°C 至 +125°C 結溫范圍
  • 4.5 mm × 3.5 mm × 2 mm 包覆成型封裝
  • 使用 RT 引腳可在 200 kHz 至 2.2 MHz 范圍內調節頻率
• 針對超低 EMI 要求進行了優化：
  • 偽隨機擴頻可降低峰值發射
  • 引腳可選的 FPWM 模式，通過 MODE/SYNC 引腳在輕負載下保持恒定頻率
  • 與 MODE/SYNC 引腳進行頻率同步
  • CISPR11 B 類能力
• 專為可擴展的工業電源而設計：
  • 引腳兼容系列，具有 TPSM365R3（65 V，300 mA）、TPSM365R6（65 V，600 mA）、TLVM23615（36 V，1.5 A）和 TLVM23625（36 V，2.5 A）
• 固有的保護功能，實現穩健的設計
  • 用于控制、排序和 V IN UVLO 的精密使能輸入和漏極開路 PGOOD 指示器
  • 過流和熱關斷保護

參數

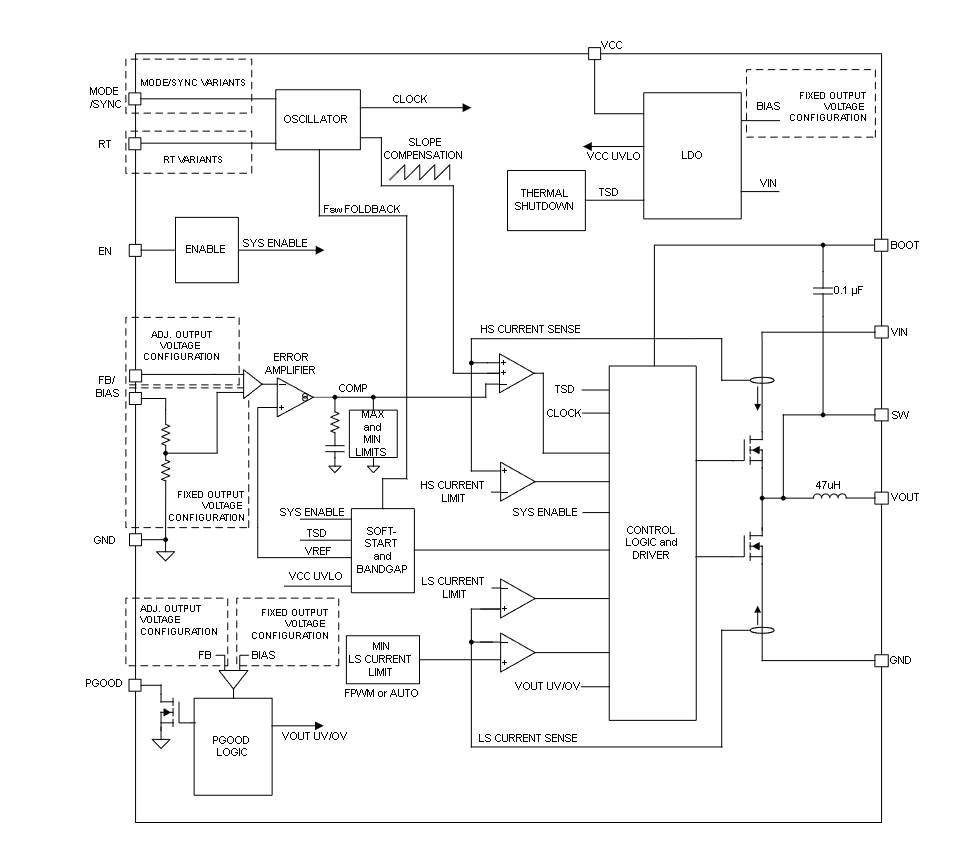

方框圖

一、產品概述

1. 基本信息

• ?產品名稱?：TPSM365R15
• ?類型?：3V至65V，150mA寬輸入電壓范圍同步降壓DC/DC轉換器電源模塊
• ?封裝?：4.5mm × 3.5mm × 2mm，11引腳QFN封裝
• ?特點?：集成MOSFETs、電感、控制器，優化尺寸和輕載效率

2. 主要特點

• ?功能安全?：提供文檔支持功能安全系統設計
• ?寬輸入電壓范圍?：3V至65V，支持高達70V的輸入瞬態
• ?高效能?：集成MOSFETs和低ESR電感，提供高效率
• ?低EMI設計?：偽隨機擴頻降低峰值排放，支持外部時鐘同步
• ?熱性能?：增強的熱性能，支持-40°C至+125°C的結溫范圍
• ?可編程性?：支持通過RT引腳調整開關頻率（200kHz至2.2MHz）
• ?保護特性?：過流保護、熱關斷保護

二、性能參數

1. 電氣特性

• ?輸入電壓范圍?：3V至65V
• ?輸出電壓范圍?：固定3.3V/5V或可調1V至16V
• ?最大輸出電流?：150mA
• ?開關頻率?：200kHz至2.2MHz可調
• ?靜態電流?：低至1.1μA（無負載）

2. 保護功能

• ?過流保護?：高側和低側MOSFET的逐周期電流限制
• ?熱關斷?：結溫超過165°C時自動關斷
• ? 欠壓鎖定（UVLO） ?：具有可編程的輸入欠壓鎖定和遠程使能功能

3. 控制與監測

• ?軟啟動?：內部固定的軟啟動時間
• ?電源良好（PGOOD）指示?：開漏輸出，指示電源狀態
• ?使能輸入?：帶遲滯的精密使能輸入

三、應用領域

• ?工廠自動化?
• ?樓宇自動化?
• ?家用電器?

四、典型應用與設計

1. 典型應用電路

• 提供固定和可調輸出電壓的典型應用電路圖
• 支持通過外部電阻設置輸出電壓和電流限制

2. 設計步驟

• ?選擇開關頻率?：根據應用需求選擇合適的開關頻率
• ?選擇輸出電感?：根據輸出電流和期望的紋波電壓選擇合適的電感
• ?選擇輸出電容?：根據輸出電壓紋波和負載瞬態響應要求選擇合適的電容
• ?布局考慮?：提供PCB布局建議，以最小化噪聲和EMI

五、封裝與訂購信息

• ?封裝類型?：11引腳QFN封裝
• ?訂購信息?：提供詳細的訂購信息和包裝選項

六、文檔與支持

• ?數據手冊?：提供完整的技術規格、應用信息和設計指南
• ?WEBENCH? Power Designer?：支持自定義電源設計
• ?TI E2E?支持論壇?：提供技術支持和社區互動
