TLVM365R15 和 TLVM365R1 是 150mA 或 100mA、65V 輸入同步降壓直流/直流電源模塊，將功率 MOSFET、集成電感器和引導電容器組合在一個緊湊且易于使用的 3.5mm × 4.5mm × 2mm、11 引腳 QFN 封裝中。小型 HotRod? QFN 封裝技術增強了熱性能和低 EMI。該器件在空載時（24V 至 3.3V VOUT）具有 4μA 的超低工作 IQ。TLVM365R15 和 TLVM365R1 支持固定的 3.3V 和 5V 輸出，以及 1V 至 6V 的可調輸出電壓。這些器件只需四個外部元件即可實現 3.3V 和 5V 固定輸出設計。TLVM365R15 和 TLVM365R1 專為出色的 EMI 性能和空間受限應用而設計。
*附件：tlvm365r15.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 多功能同步降壓 DC/DC 模塊：
  • 集成 MOSFET、電感器和控制器
  • 3V 至 65V 寬輸入電壓范圍
  • 高達 70V 的輸入瞬態
  • –40°C 至 +125°C 結溫范圍
  • 4.5 mm × 3.5 mm × 2 mm 包覆成型封裝
  • 使用 RT 引腳可在 200 kHz 至 2.2 MHz 范圍內調節頻率
• 輸出電壓和電流選項：
  • 3.3V 或 5V VOUT 的固定輸出型號
  • 1 V 至 6 V 的可調輸出電壓
• 固有的保護功能，實現穩健的設計
  • 用于控制、排序和 VIN UVLO 的精密使能輸入和漏極開路 PGOOD 指示器
  • 過流和熱關斷保護
• 專為可擴展的工業電源而設計：
  • 引腳兼容系列，具有 TPSM365R3（65 V，300 mA）、TPSM365R6（65 V，600 mA）、TLVM23615（36 V，1.5 A）和 TLVM23625（36 V，2.5 A）

參數

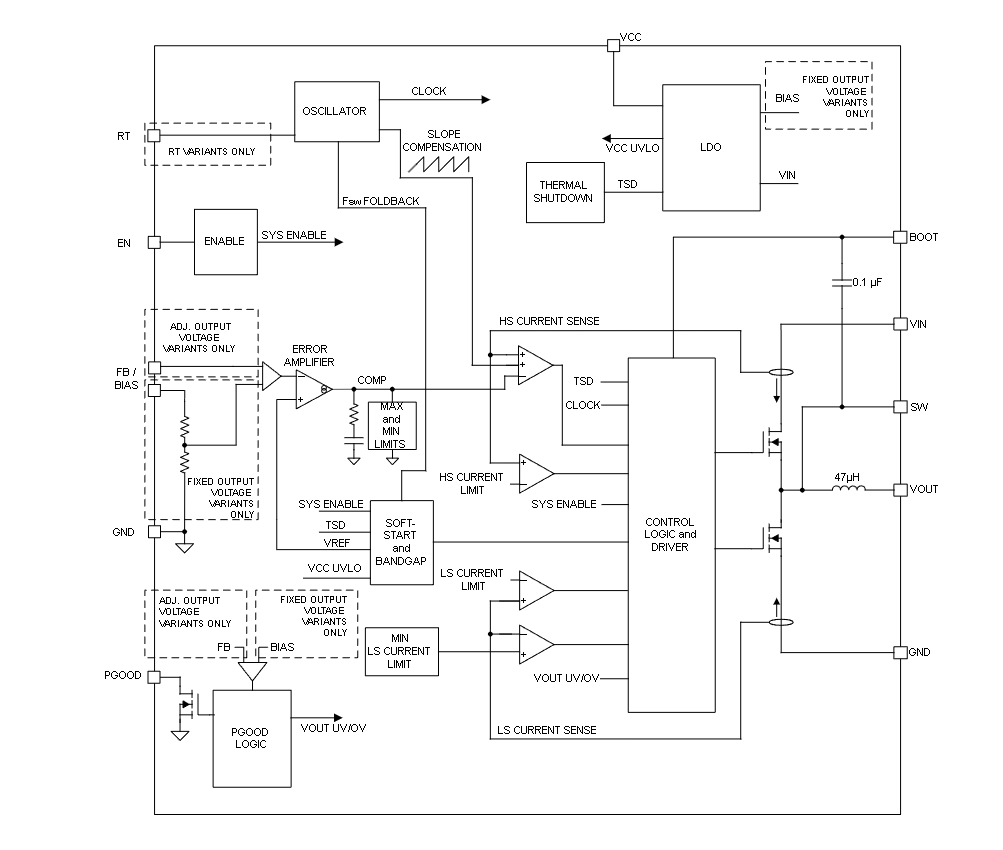

方框圖

一、產品概述

1. 基本特性

• ?輸入電壓范圍?：3V 至 65V
• ?輸出電壓選項?：
  • 固定輸出：3.3V 或 5V
  • 可調輸出：1V 至 6V
• ?最大輸出電流?：150mA
• ?封裝形式?：11引腳3.5mm × 4.5mm × 2mm QFN 封裝
• ?集成組件?：MOSFETs、電感器、控制器

2. 主要功能

• ?寬輸入電壓范圍?：適應多種電源應用
• ?高效同步降壓?：提高能源效率
• ?頻率可調?：通過RT引腳調整，范圍從200kHz到2.2MHz
• ?保護特性?：過流保護、熱關斷保護、欠壓鎖定（UVLO）
• ?功能安全支持?：提供文檔以輔助功能安全系統設計

二、應用領域

• ?工廠自動化?
• ?樓宇自動化?
• ?家用電器?

三、詳細特性

1. 控制與操作

• ?啟動與關斷?：通過EN/UVLO引腳控制
• ?軟啟動?：減少啟動時的系統應力
• ?輸出良好指示?：PGOOD引腳提供輸出狀態反饋

2. 保護特性

• ?過流保護?：高側和低側MOSFET的周期過流限制
• ?熱關斷?：防止過熱損壞
• ? 欠壓鎖定（UVLO） ?：確保輸入電壓穩定后再啟動

3. 可調性與靈活性

• ?輸出電壓配置?：支持固定和可調輸出電壓
• ?頻率調整?：通過RT引腳靈活設置開關頻率
• ?外部同步?：可選的外部時鐘同步功能

四、應用與實施

1. 典型應用電路

• ?設計示例?：提供3.3V輸出電壓的典型應用電路
• ?組件選擇?：包括輸入/輸出電容器、反饋電阻等

2. 設計步驟

• ?輸出電壓設置?：通過反饋電阻分壓器調整
• ?開關頻率選擇?：根據應用需求選擇合適的頻率
• ?布局與接地?：提供布局指南，確保最佳性能和EMI控制

3. 最佳設計實踐

• ?避免超出絕對最大額定值?
• ?確保滿足推薦工作條件?
• ?遵循靜電放電（ESD）防護指南?

五、封裝與訂購信息

• ?封裝類型?：11引腳QFN封裝
• ?訂購信息?：TLVM365R15RDNR，ACTIVE狀態，支持RoHS和Green標準

六、文檔與支持

• ?相關文檔?：包括數據手冊、應用指南等
• ?支持資源?：TI E2E? 支持論壇、WEBENCH? Power Designer工具等

七、其他信息

• ?工作溫度范圍?：-40°C 至 +125°C
• ?熱性能?：提供詳細的熱阻和結溫信息
• ?電氣特性?：包括靜態電流、使能閾值、內部參考電壓等詳細參數
