OPA210 和 OPA2210 ( OPAx210) 是 OPAx209 運算放大器的新一代產品。 OPAx210 精密運算放大器基于 TI 的精密超級 ? 互補雙極半導體工藝進行構建，可提供超低閃爍噪聲、低失調電壓和低失調電壓溫漂。

數據手冊：*附件：OPA2210 超低噪聲、超β、高精度、36V、雙通道運算放大器技術手冊.pdf

OPAx210 可實現很低的電壓噪聲密度 (2.2nV/√Hz)，同時每個放大器僅消耗 2.5mA（最大值）的電流。這兩款器件還提供軌到軌輸出擺幅，有助于更大限度地?cái)U(kuò)大動態范圍。

在精密數據采集應用中， OPAx210 可實現精度達 16 位的快速穩定時間，即使輸出擺幅為 10V 也是如此。出色的交流性能、僅 35μV（最大值）的失調電壓和 0.6μV/°C（最大值）的溫漂使 OPAx210 非常適用于高速、高精度應用。

OPAx210 可在 ±2.25V 至 ±18V 的雙電源寬電壓范圍或 4.5V 至 36V 的單電源寬電壓范圍內運行，并且具有 –40°C 至 +125°C 的額定工作溫度范圍。

特性
? 精密超級 ? 輸入性能：
– 低失調電壓：5μV（典型值）
– 超低溫漂：0.1μV/°C（典型值）
– 低輸入偏置電流：0.3nA（典型值）
? 超低噪聲：
– 0.1Hz 至 10Hz 低噪聲：90nVPP
– 低電壓噪聲：1kHz 時為 2.2nV/√Hz
? 高 CMRR：132dB（最小值）
? 增益帶寬積：18MHz
? 壓擺率：6.4 V/μs
? 低靜態電流：2.5mA/每通道（最大值）
? 短路電流：±65 mA
? 寬電源電壓范圍：±2.25V 至 ±18V
? 無相位反轉
? 軌到軌輸出
? 業界通用封裝

引腳功能和配置

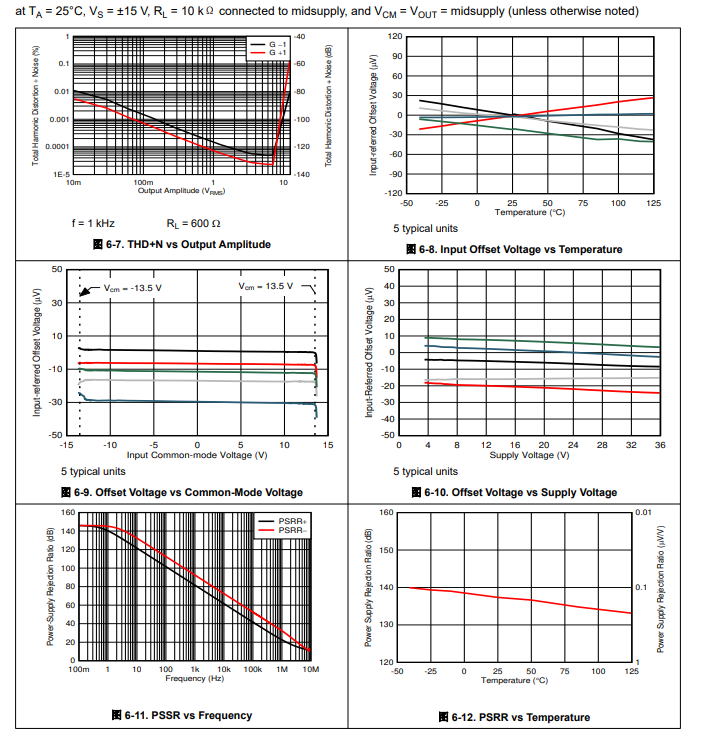

典型特性

功能方框圖

應用
? 超聲波掃描儀
? 多參數患者監護儀
? 商用網絡和服務器 PSU
? 半導體測試
? 頻譜分析儀
? 實驗室和現場儀表
? 數據采集 (DAQ)
? 專業麥克風和無線系統
