OPA828 和 OPA2828 （ OPAx828） JFET 輸入運算放大器是 OPA627 和 OPA827
的下一代產品，兼具高速度、高直流精度和高交流性能。這些運算放大器可提供低失調電壓、低溫漂、低偏置電流和低噪聲，噪聲僅為 60nVRMS 0.1Hz 至10Hz。 OPAx828 在 ±4V 至 ±18V 的寬電源電壓范圍內工作，每通道電源電流僅為 5.5mA（典型值）。

數據手冊：*附件：OPA828 高速、36V、低噪聲、RRO JFET運算放大器技術手冊.pdf

憑借各種交流特性，包括 45MHz 增益帶寬積 （GBW）、150V/μs 的壓擺率和精密直流特性， OPAx828系列非常適合用于各種系統，其中包括高速和高分辨率數據采集系統（例如 16 位和 18 位混合信號系統）、跨阻（I/V 轉換）放大器、濾波器、精密 ±10V
前端和高阻抗傳感器接口應用。

OPAx828 采用 8 引腳 SOIC 封裝和熱增強型 8 引腳 HVSSOP PowerPAD? 集成電路封裝。

特性
? 低輸入電壓噪聲密度：
1kHz 時為 4nV/√Hz
? 輸入電壓噪聲：
0.1Hz 至 10Hz：60nVRMS
? 低輸入偏置電流：
– 0.1pA (DGN)
– 1pA (D)
? 輸入失調電壓：
– 25μV (DGN)
– 50μV (D)
? 輸入溫漂：
– 0.2μV/°C (DGN)
– 0.45μV/°C (D)
? 多路復用器友好型輸入
? 增益帶寬：45MHz
? 壓擺率：150 V/μs
? 14 位穩定時間：120ns
? 過載功率限制器
? 寬電源電壓范圍：±4V 至 ±18V
? 封裝：
– D 封裝：8 引腳 SOIC
– DGN 封裝：8 引腳 HVSSOP

引腳功能和配置

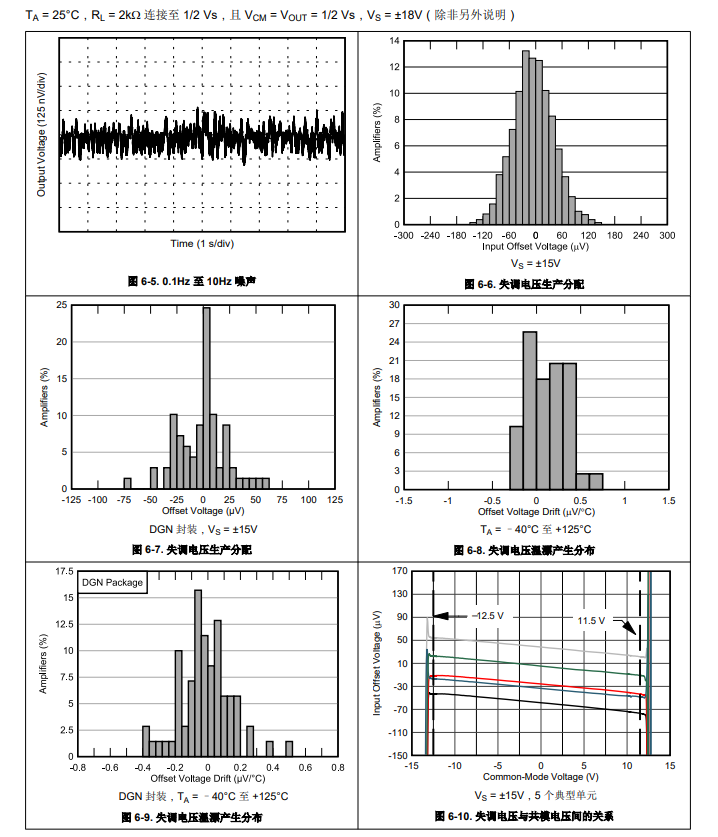

典型特性

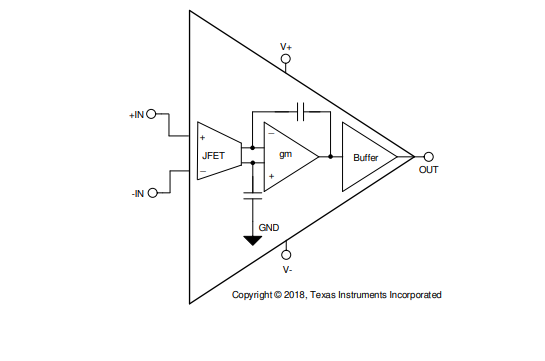

功能方框圖

應用
? 數據采集 (DAQ)
? 光學模塊
? 實驗室和現場儀表
? 混合模塊（AI、AO、DI、DO）
? 超聲波掃描儀
