MSPM0G350x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位內核平臺，運行頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，并在 1.62V 至 3.6V 的電源電壓范圍內工作。
*附件：mspm0g3505-q1.pdf

MSPM0G350x 器件提供高達 128KB 的嵌入式閃存程序存儲器，具有內置糾錯碼 （ECC） 和高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些 MCU 還集成了存儲器保護單元、7 通道 DMA、數學加速器和各種高性能模擬外設，例如兩個 12 位 4 Msps ADC、可配置的內部共享電壓基準、一個 12 位 1 Msps DAC、三個帶內置參考 DAC 的高速比較器、兩個具有可編程增益的零漂移零交越運算放大器和一個通用放大器。這些器件還提供智能數字外設，如兩個 16 位高級控制定時器、五個通用定時器（其中 1 個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、2 個窗口式看門狗定時器以及 1 個具有鬧鐘和日歷模式的 RTC。這些器件提供數據完整性和加密外設（AES、CRC、TRNG）和增強的通信接口（四個 UART、兩個 I2C、兩個 SPI 和 CAN 2.0/FD）。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0G350x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以快速開始設計。可供購買的開發套件包括 LaunchPad? 開發套件。TI 還提供免費的 MSP 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 功能安全 質量管理
  • 提供功能安全手冊和 FMEDA，以幫助進行功能安全系統設計
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 128KB 的閃存，帶糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率 （250ksps），帶硬件平均
  • 一個 12 位 1Msps 數模轉換器，集成輸出緩沖器 （DAC）
  • 兩個零漂移零交越斬波運算放大器 （OPA）
    • 0.5μV/°C 漂移，帶斬波
    • 集成可編程增益級，高達 32 倍
  • 一個通用放大器 （GPAMP）
  • 三個帶 8 位參考 DAC 的高速比較器 （COMP）
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 0.7μA 的低功耗模式作
  • ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 集成溫度傳感器
  • 集成電源監視器
• 優化的低功耗模式
  • 運行：101μA/MHz （CoreMark）
  • 休眠電流：4MHz 時為 487μA
  • 停止：47kHz 時為 32μA
  • 待機：1.5μA，具有 RTC 和 SRAM 保持
  • 關斷：80nA，具有 IO 喚醒功能
• 智能數字外設
  • 7 通道 DMA 控制器
  • Math accelerator 支持 DIV、SQRT、MAC 和 TRIG 計算
  • 7 個定時器，支持多達 22 個 PWM 通道
    • 1 個 16 位通用定時器
    • 1 個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在 STANDBY 模式下的低功耗作
    • 一個 32 位高分辨率通用定時器
    • 兩個 16 位高級定時器，帶死區支持多達 12 個 PWM 通道
  • 兩個窗口看門狗計時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個 UART 接口;1 個支持 LIN、IrDA、DALI、Smart Card、Manchester，3 個支持在 STANDBY 模式下的低功耗運行
  • 兩個 I2C 接口支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和從 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32Mbits/s
  • 一個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 高達 80MHz 的鎖相環 （PLL）
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4MHz 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余校驗器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 位或 256 位密鑰的 AES 加密
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容限 IO
    • 兩個驅動強度為 20mA 的高驅動 IO
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 32 引腳和 28 引腳 VSSOP
• 家庭成員（另請參閱設備比較）
  • MSPM0G3505：32KB 閃存，16KB RAM
  • MSPM0G3506：64KB 閃存，32KB RAM
  • MSPM0G3507：128KB 閃存，32KB RAM
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發工具包 （SDK）
• 汽車認證
  • AEC-Q100 1 級
  • 32 引腳和 48 引腳 QFN，帶可濕性側面選項

參數

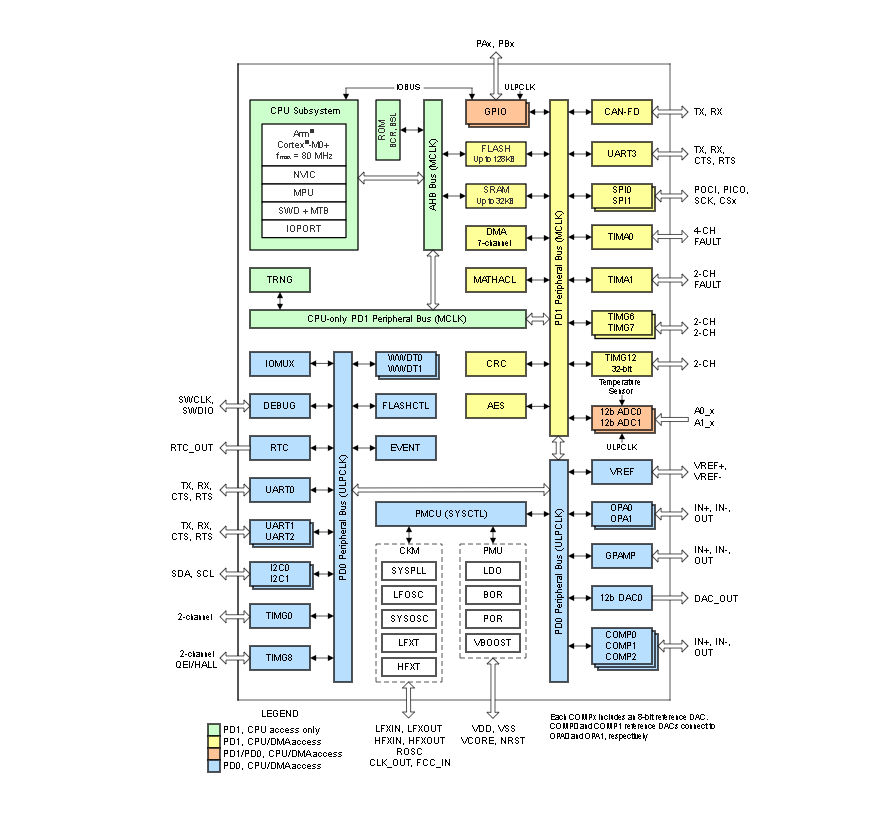

方框圖

1. 產品概述

• ?系列?：MSPM0G350x系列微控制器（MCU）
• ?核心?：基于Arm Cortex-M0+平臺，主頻高達80MHz
• ?內存?：提供高達128KB的嵌入式閃存程序內存和32KB的SRAM，支持硬件奇偶校驗
• ?應用?：適用于需要高性能模擬和數字集成的低功耗應用

2. 主要特性

2.1 模擬外設

• ?ADC?：兩個12位、4Msps的ADC模塊，支持快速轉換和同時采樣
• ?DAC?：12位緩沖DAC，支持高達1Msps的輸出采樣率
• ?OPA?：兩個零漂移運算放大器（OPA），支持可編程增益
• ?比較器?：多個高精度比較器，支持可編程遲滯和參考電壓
• ?溫度傳感器?：內置溫度傳感器，支持?jǐn)?shù)字轉換
• ?VREF?：可配置的電壓參考模塊，支持內部和外部參考

2.2 數字外設

• ?CAN-FD?：控制器區域網絡（CAN）接口，支持CAN 2.0 A/B和CAN-FD
• ?UART?：多個UART模塊，支持異步通信
• ?I2C?：支持標準、快速和快速+模式
• ?SPI?：支持主從模式，可編程時鐘和數據幀大小
• ?TIMx?：多個通用和高級定時器模塊，支持PWM、捕獲/比較等功能
• ?WWDT?：窗口看門狗定時器，用于系統監控
• ?RTC?：實時時鐘模塊，提供時間基準

2.3 系統與電源管理

• ?CPU子系統?：包括指令預取/緩存、系統定時器和中斷管理
• ?操作模式?：五種操作模式（RUN、SLEEP、STOP、STANDBY、SHUTDOWN），優化功耗
• ? 電源管理單元（PMU） ?：支持動態電源調節和多種復位選項（POR、BOR）

2.4 安全與加密

• ?TRNG?：真隨機數生成器，用于生成隨機數
• ?AES?：高級加密標準（AES）模塊，支持硬件加速
• ?CRC?：循環冗余校驗（CRC）模塊，支持16位和32位CRC計算

3. 封裝與尺寸

• ?封裝類型?：LQFP64、VQFN48、VSSOP32等多種封裝選項
• ?尺寸?：根據封裝類型不同，尺寸有所差異

4. 開發與支持

• ?開發工具?：支持Code Composer Studio、IAR Embedded Workbench、Keil MDK等IDE
• ?軟件工具?：提供MSPM0 Software Development Kit（SDK），包含軟件驅動程序、中間件庫、文檔和代碼示例
• ?支持資源?：包括TI E2E支持論壇、文檔、代碼示例等

5. 應用與實施

• ?典型應用?：文檔中提供了典型應用電路和布局指導
• ?電源與復位?：詳細的電源管理指南和復位電路設計，確保系統穩定可靠
• ?時鐘管理?：支持多種時鐘源，包括內部振蕩器、外部晶體/時鐘等

MSPM0G3505-Q1是一款基于Arm Cortex-M0+的高性能低功耗MCU，集成了豐富的模擬和數字外設，適用于需要高性能計算和低功耗設計的嵌入式應用。通過提供全面的開發工具和支持資源，MSPM0G3505-Q1能夠加速開發進程，降低開發成本。
