MSPM0Gx51x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位內核平臺，工作頻率高達 80MHz。這些 MCU 為需要 256KB 至 512KB 閃存、小型封裝（低至 5mm x 5mm）或高引腳數封裝（多達 100 個引腳）的應用提供了成本優化和設計靈活性的結合。這些器件包括雙 CAN-FD 控制器、網絡安全使能器、高性能集成模擬，并在整個工作溫度范圍內提供出色的低功耗性能。
*附件：mspm0g3519.pdf

高達 512KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC） 和高達 128KB 的 SRAM（前 64kB 具有 ECC 和奇偶校驗保護）。閃存分為兩個主 bank 以支持現場固件更新，并在兩個主 bank 之間提供地址交換支持。

靈活的網絡安全使能器可用于支持安全啟動、安全的現場固件更新、IP 保護（僅執行內存）、密鑰存儲等。為各種 AES 對稱密碼模式以及 TRNG 熵源提供硬件加速。網絡安全架構正在等待 Arm? PSA 1 級認證。

該器件提供了一組高性能模擬模塊，例如兩個同時采樣的 12 位 4Msps ADC（支持多達 27 個外部通道）、片上電壓基準（1.4V 或 2.5V）、一個 12 位 1Msps DAC 和三個內置 8 位基準 DAC 的高速比較器，可在低功耗和高速模式下運行。

TI MSPM0 系列低功耗 MCU 由具有不同模擬和數字集成程度的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

MSPM0Gx51x MCU 由廣泛的硬件和軟件生態系統提供支持，并提供參考設計和代碼示例，以便快速開始設計。開發套件包括可供購買的 LaunchPad。TI 還提供免費的 MSPM0 軟件開發套件 （SDK），該套件作為 TI 資源瀏覽器中 Code Composer Studio? IDE 桌面和云版本的組件提供。MSPM0 MCU 還得到了廣泛的在線宣傳資料、MSP Academy 培訓以及通過 TI E2E? 支持論壇提供的在線支持。

特性

• 核心
  • Arm 32 位 Cortex M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 以符合功能安全為目標
  • 專為功能安全應用而開發
  • 提供功能安全手冊和 FMEDA，以幫助進行功能安全系統設計
  • 系統能力高達 ASIL B
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 512KB 的閃存，帶糾錯碼 （ECC）
    • 具有地址交換功能的雙銀行，用于 OTA 更新
  • 具有 ECC 保護的 16KB 數據閃存庫
  • 128KB 總 SRAM
    • SRAM（存儲體 0）：具有 ECC 保護或硬件奇偶校驗的 64kB SRAM，并保持至 STANDBY 模式
    • SRAM（存儲區 1）：64kB SRAM，保留時間低至 SLEEP 模式
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 27 個外部通道
    • 14 位有效分辨率 （250ksps），帶硬件平均
  • 一個具有集成輸出緩沖器 （DAC） 的 12 位 1MSPS 數模轉換器
  • 三個高速比較器 （COMP），集成 8 位參考 DAC
    • 高速模式下的傳播延遲為 32ns
    • 支持低至 <1μA 的低功耗模式作
  • ADC、COMP 和 DAC 之間的可編程模擬連接
  • 可配置的 1.4V 或 2.5V 內部共享電壓基準 （VREF）
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：121μA/MHz （CoreMark）
  • 休眠電流：4MHz 時為 614μA
  • 停止：56 kHz 時為 32μA
  • 待機：1.7μA，具有 RTC 和 SRAM 保持
  • 關斷：93nA，具有 IO 喚醒功能
• 智能數字外設
  • 12 通道 DMA 控制器
  • Math accelerator 支持 DIV、SQRT、MAC 和 TRIG 計算
  • 9 個定時器支持多達 28 個 PWM 通道
    • 3 個 16 位通用定時器
    • 兩個 16 位通用定時器支持 QEI
    • 1 個 16 位通用定時器，支持 STANDBY 模式下的低功耗作
    • 一個 32 位高分辨率通用定時器
    • 兩個 16 位高級定時器，支持死區和多達 12 個 PWM 通道的免費輸出
  • 兩個窗口式看門狗定時器 （WWDT），一個獨立的看門狗定時器 （IWDT）
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 7 個 UART 接口
    • 兩個支持 LIN、IrDA、DALI、Smart Card、Manchester
    • 5 個基本實例，包括 1 個支持在 STANDBY 模式下低功耗運行的實例
  • 三個 I2C 接口，支持高達 FM+ （1Mbit/s）、SMBus/PMBus 和從 STOP 模式喚醒
  • 三個 SPI 支持高達 32Mbits/s
  • 兩個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 以及 CAN-FD
• 時鐘系統
  • 內部 4 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 高達 80MHz 的鎖相環 （PLL）
  • 內部 32kHz 低頻振蕩器 （LFOSC），精度為 ±3%
  • 外部 4 至 48MHz 晶體振蕩器 （HFXT）
  • 外部 32kHz 晶體振蕩器 （LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • AES-128/256 加速器，支持 GCM/GMAC、CCM/CBC-MAC、CBC、CTR
  • 安全密鑰存儲，最多可存儲四個 AES 密鑰
  • 用于保護代碼和數據的靈活防火墻
  • 真隨機數生成器 （TRNG）
  • 循環冗余校驗器（CRC-16、CRC-32）
  • 廣泛的安全功能
• 靈活的 I/O 功能
  • 多達 94 個 GPIO
    • 兩個 5V 容限漏極開路 IO
    • 三個高驅動 IO，驅動強度為 20mA
    • 4 個高速 IO
• 開發支持
  • 2 引腳串行線調試 （SWD）
• 套餐選項
  • 100 引腳 LQFP （0.5mm 間距）
  • 80 引腳 LQFP （0.5mm 間距）
  • 64 引腳 LQFP （0.5mm 間距）
  • 48 引腳 LQFP （0.5mm 間距）
  • 48 引腳 VQFN（0.5mm 間距）
  • 32 引腳 VQFN（0.5mm 間距）
• 家庭成員（另請參閱設備比較）
  • MSPM0G3519：512KB 閃存，128KB RAM
  • MSPM0G3518：256KB 閃存，128KB RAM
  • MSPM0G1519：512KB 閃存，128KB RAM
  • MSPM0G1518：256KB 閃存，128KB RAM
• 開發工具包和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3519 LaunchPad? 開發套件
  • MSPM0 軟件開發套件 （SDK）

參數

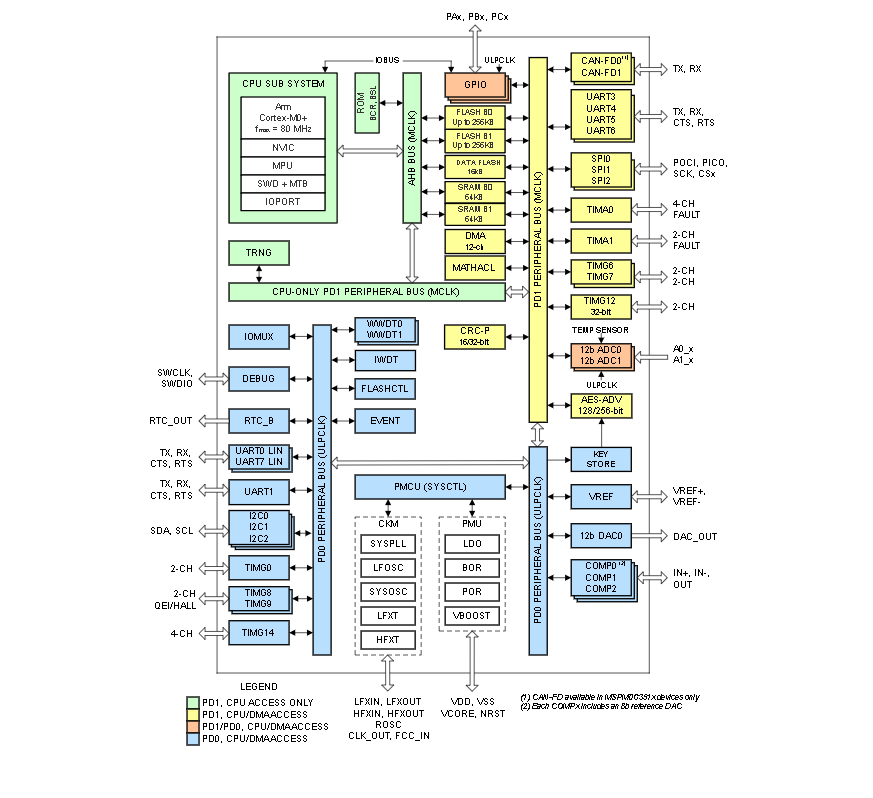

方框圖

1. 概述

• ?微控制器系列?：MSPM0G3519 屬于 MSPM0G 系列，是高度集成的 32 位微控制器。
• ?核心平臺?：基于增強的 Arm Cortex-M0+ 核心，最高頻率可達 80MHz。
• ?應用場景?：適用于需要 256KB 到 512KB 閃存內存的應用。

2. 主要特性

2.1 內存

• ?閃存?：高達 512KB 的嵌入式閃存程序內存，帶有內置的錯誤更正碼（ECC）。
• ?SRAM?：總計 128KB 的 SRAM，其中 64KB 支持 ECC 保護或硬件奇偶校驗。
• ?數據閃存?：16KB 的數據閃存銀行，帶 ECC 保護。

2.2 安全性

• ?加密加速?：AES-129/256 加速器，支持 GCM/GMAC, CCM/CBC-MAC, CBC, CTR 等模式。
• ?安全存儲?：用于存儲多達四個 AES 密鑰的安全密鑰存儲。
• ?防火墻?：靈活的防火墻，保護代碼和數據。
• ?隨機數生成器?：真隨機數生成器（TRNG）。
• ?循環冗余校驗?：CRC-16, CRC-32。

2.3 低功耗模式

• ?運行模式?：提供五種低功耗模式（RUN, SLEEP, STOP, STANDBY, SHUTDOWN），以優化功耗。
• ?快速喚醒?：支持從低功耗模式快速喚醒。

2.4 模擬與數字接口

• ?ADC?：兩個同時采樣的 12 位 4Msps ADC，支持多達 27 個外部通道。
• ?DAC?：12 位 1Msps DAC。
• ?比較器?：三個高速比較器，支持低功耗和高速模式。
• ?溫度傳感器?：集成的溫度傳感器。
• ?通信接口?：包括 UART、I2C、SPI 和 CAN-FD。

2.5 定時器與 PWM

• ?定時器?：九個定時器，支持多達 28 個 PWM 通道。
• ?高級功能?：包括窗口看門狗定時器（WWDT）、獨立看門狗定時器（IWDT）和實時時鐘（RTC）。

3. 開發支持

• ?調試接口?：支持 2 針串行線調試（SWD）。
• ?軟件工具?：提供 MSPM0 Software Development Kit (SDK)，包含軟件驅動程序、中間件庫、文檔和代碼示例。
• ?硬件支持?：LaunchPad 開發板，支持快速原型開發。

4. 封裝與訂購信息

• ?封裝類型?：提供多種封裝選項，包括 LQFP 和 VQFN 封裝。
• ?訂購信息?：詳細的訂購信息和封裝尺寸圖可在數據手冊中找到。

5. 應用與實施

• ?典型應用?：數據手冊中提供了典型應用電路，幫助設計者快速上手。
• ?布局指導?：提供了設備連接和布局的基本原則，確保最佳性能。

MSPM0G3519 是一款功能強大的 32 位微控制器，集成了豐富的模擬和數字接口、強大的安全特性和靈活的低功耗模式。它適用于需要高性能、低功耗和安全性的各種嵌入式應用。
