LM3722/LM3723/LM3724 微處理器監控電路可監控電源 在微處理器和數字系統中。它們在上電期間為微處理器提供復位， 掉電、掉電條件和手動復位。

LM3722/LM3723/LM3724 會在電源電壓降至 工廠編程的 RESET 閾值。復位將被置位至少 100 毫秒，即使在 V抄送高于 reset 閾值。
*附件：lm3724.pdf

LM3722 具有/RESET 推挽輸出。The LM3723 具有高電平有效 RESET 推挽輸出。LM3724 具有低電平有效開漏 RESET 輸出。

提供三種標準復位電壓選項，適用于監控 5V、3.3V 和 2.5V 電源電壓。還提供其他 reset voltages;聯系德州儀器 （TI） 獲取 詳。

LM3722/LM3723/LM3724 具有僅 6μA 的低電源電流，非常適合用于 便攜設備。LM3722/LM3723/LM3724 采用 5 引腳 SOT-23 封裝。

特性

• 精確監控 2.5V、3.3V 和 5V 電源電壓
• 在溫度范圍內完全指定
  • 工業級：?40°C 至 +85°C
  • 擴展級：?40°C 至 +125°C
• 100 ms 最小上電復位脈沖寬度，190 ms 典型值：
  • /RESET 輸出 （LM3722）
  • 高電平有效 RESET 輸出 （LM3723）
  • /RESET 開漏輸出 （LM3724）
• 保證 RESET 輸出對 V 有效 抄送 ≥ 1V
• 低電源電流 （典型值） 為 6μA
• 電源瞬態抗擾度
• 兼容于 MAX811/812 應用

參數

方框圖

1. 產品概述

• ?系列?：LM3722/LM3723/LM3724
• ?功能?：用于監控微處理器和數字系統的電源電壓，提供在電源上電、掉電和欠壓條件下的復位信號。
• ?特點?：精確監控2.5V、3.3V和5V電源電壓，具有低供電電流（典型值為6μA）和電源瞬態免疫能力。

2. 主要特性

• ?復位輸出類型?：
  • LM3722：低電平有效（Active-Low）
  • LM3723：高電平有效（Active-High）
  • LM3724：低電平有效，開漏輸出（Active-Low Open Drain）
• ?復位脈沖寬度?：最小100ms，典型190ms
• ?工作溫度范圍?：
  • 工業級：-40°C至+85°C
  • 擴展級：-40°C至+125°C
• ?供電電壓范圍?：+2.5V、+3.3V或+5V（標稱值）
• ?復位閾值電壓?：提供多種標準復位電壓選項，如4.63V、3.08V和2.32V，適用于不同的電源電壓監控需求。

3. 引腳配置與功能

• ?GND?：接地引腳
• ?RESET?：復位輸出引腳
  • LM3722/LM3724：低電平有效復位輸出
  • LM3723：高電平有效復位輸出
• ?MR?：手動復位輸入引腳，低電平有效。當MR引腳被拉低時，將觸發復位信號。
• ?V_CC?：供電電壓輸入引腳

4. 電氣特性

• ?供電電流?（I_CC）：在不同供電電壓下，典型值為6μA至15μA
• ?復位閾值電壓?（V_TH）：根據所選型號不同，復位閾值電壓在2.32V至4.63V之間
• ?復位延遲?（t_RD）：從V_CC降至復位閾值電壓以下到復位信號有效之間的延遲，典型值為20μs
• ?復位激活超時?（t_RP）：復位信號保持有效的最小時間，典型值為190ms

5. 應用領域

• 微處理器系統
• 計算機
• 控制器
• 智能儀器
• 便攜式/電池供電設備

6. 典型應用電路

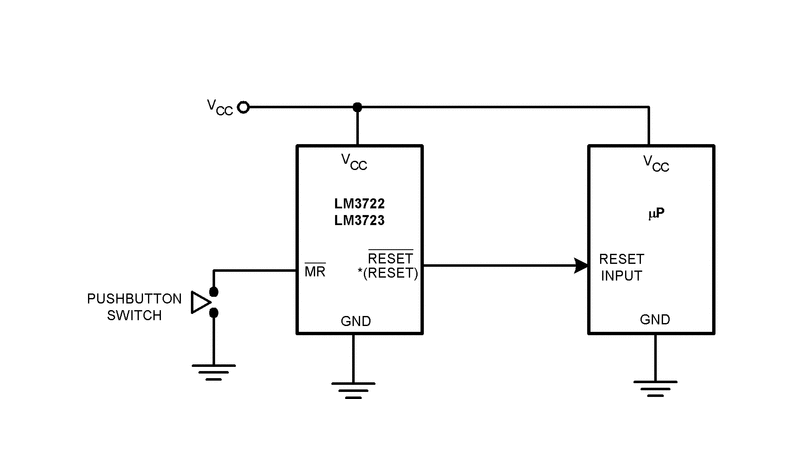

• 提供了多種典型應用電路，包括帶負載電阻的復位電路、與微處理器雙向復位引腳的接口電路等。

7. 封裝信息

• 采用5引腳SOT-23封裝

8. 注意事項

• 在V_CC降至1V以下時，LM3722的RESET輸出可能無法提供足夠的電流沉能力，建議在這種情況下添加適當的下拉電阻。
• 對于LM3724的開漏輸出，需要外部上拉電阻來設定邏輯高電平。
• 在存儲或處理過程中，應采取適當的靜電防護措施，以避免損壞器件。
