LM3710/LM3711 系列微處理器監控電路可提供最大的 可靈活地監控系統中的電源和電池控制功能，而無需 備用電池。LM3710/LM3711 系列采用 VSSOP-10 和 9 凸點 DSBGA 封裝 包。

內置功能包括：

Reset：在上電、斷電和掉電情況下斷言 Reset。RESET 確保低至 V抄送的 1.0V。
*附件：lm3710.pdf

Manual Reset Input（手動復位輸入）：當拉低時置位復位的輸入。

電源故障輸入：一個 1.225V 閾值檢測器，用于電源故障警告，或監控 V 以外的電源 抄送 .

低線路輸出：當電源 電壓下降到比復位閾值電壓高 2% 的值。

看門狗定時器：WDI（看門狗輸入）監控 μP 的一條輸出線 活動。如果在看門狗超時期間沒有發生輸出轉換，則 reset 為 激活。

特性

• 標準復位閾值電壓：3.08V
• 自定義復位閾值電壓：對于 2.2V 和 5.0V 之間的其他電壓，以 10mV 為增量，請聯系 TI
• 無需外部元件
• 手動復位輸入
• RESET （LM3710） 或 RESET （LM3711） 輸出
• 精密電源電壓監視器
• 工廠可編程復位和看門狗超時延遲
• 獨立的電源故障比較器
• 采用 DSBGA 封裝，占用空間最小
• ±0.5% 復位閾值精度 （在室溫下）
• 在極端溫度范圍內實現 ±2% 的復位閾值精度
• 復位斷言低至 1V V抄送 (重置僅限選項）
• 28 μA 電壓抄送電源電流

參數

方框圖

1. 產品概述

• ?產品名稱?：LM3710/LM3711
• ?功能?：微處理器監控電路，具有電源失效輸入、低線路輸出、手動復位和看門狗定時器功能。
• ?特點?：
  • 無需外部組件
  • 提供標準復位閾值電壓3.08V，可定制2.2V至5.0V范圍內的電壓
  • 復位輸出確保在Vcc低至1.0V時有效
  • 獨立的電源失效比較器
  • 低線路輸出，在供電電壓降至復位閾值以上2%時發出早期電源失效警告
  • 看門狗定時器（僅LM3710）監控微處理器輸出線的活動

2. 應用領域

• 嵌入式控制器和處理器
• 智能儀器
• 汽車系統
• 關鍵微處理器電源監控

3. 主要特性

• ?復位功能?：
  • 在上電、斷電和欠壓條件下斷言復位
  • 手動復位輸入，當拉低時觸發復位
• ?電源失效比較器?：
  • 1.225V閾值檢測器，用于電源失效警告或監控其他電源
• ?低線路輸出?：
  • 在Vcc降至復位閾值以上2%時發出警告
• ?看門狗定時器?：
  • 監控微處理器輸出線的活動，無活動時觸發復位（僅LM3710）

4. 封裝與引腳

• ?封裝類型?：VSSOP-10和9-bump DSBGA
• ?引腳功能?：
  • Vcc：電源輸入
  • MR：手動復位輸入
  • PFI：電源失效比較器輸入
  • WDI：看門狗輸入（僅LM3710）
  • LLO：低線路邏輯輸出
  • PFO：電源失效邏輯輸出
  • RESET/RESET：復位邏輯輸出

5. 電氣特性

• ?工作電壓范圍?：LM3710為1.0V至5.5V，LM3711為1.2V至5.5V
• ?復位閾值電壓?：標準值為3.08V，可定制范圍為2.2V至5.0V
• ?復位超時時間?：可定制，范圍為1.4ms至2240ms
• ?看門狗超時時間?：可定制，范圍為4.3ms至38400ms（僅LM3710）

6. 特殊注意事項

• ?DSBGA封裝?：對光和紅外線輻射敏感，操作時應避免直接暴露于明亮光線或紅外線中。
• ?靜電放電（ESD）保護?：內置ESD保護有限，存儲或處理時應將引腳短路或置于導電泡沫中以防止靜電損壞。

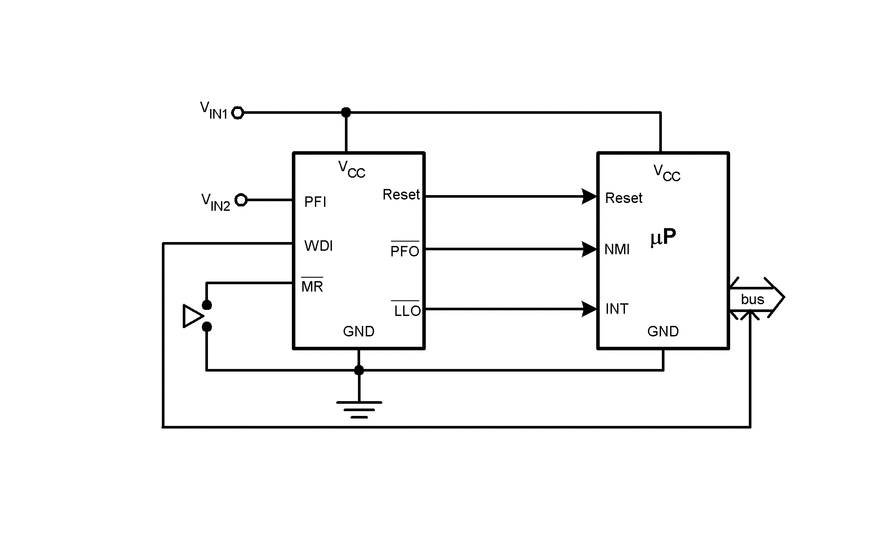

7. 典型應用電路

• 監控兩個關鍵電源
• 監控雙電源和外部故障輸入
• 微處理器監控器，帶早期警告檢測器
