TLV809 系列監控電路提供電路初始化和定時監控，主要用于數字信號處理器 （DSP） 和基于處理器的系統。較新的 TLV809E 器件是引腳對引腳兼容的替代方案。
*附件：TLV809 3 引腳電源電壓監控器數據表.pdf

在上電期間，當電源電壓 （V DD 系列 ） 變得大于 1.1 V。此后，監控電路監控 VDD 系列并保持 RESET 活動狀態，只要 VDD 系列保持在閾值電壓 V 以下 它 .一個內部定時器延遲輸出返回到非活動狀態 （高電平），以確保系統正確復位。延遲時間 （t d（典型值） = 200 毫秒）在 V 之后開始DD 系列高于閾值電壓 V 它 .當電源電壓降至 V 以下時它threshold voltage，則 output 再次變為 active （low）。無需外部組件。該系列中的所有器件都具有固定的檢測閾值電壓 （V 它 ） 由內部分壓器設置。

該產品系列設計用于 2.5 V、3 V、3.3 V 和 5 V 的電源電壓。這些電路采用 3 引腳 SOT-23 封裝。TLV809 器件的額定工作溫度范圍為 –40°C 至 +85°C。

特性

• 精密電源電壓監控器：2.5 V、3 V、3.3 V、5 V
• 具有 200 ms 固定延遲時間的上電復位發生器
• 電源電流：9 μA（典型值）
• 溫度范圍：–40°C 至 +85°C
• 3 引腳 SOT-23 封裝
• 與 MAX809 引腳兼容

參數

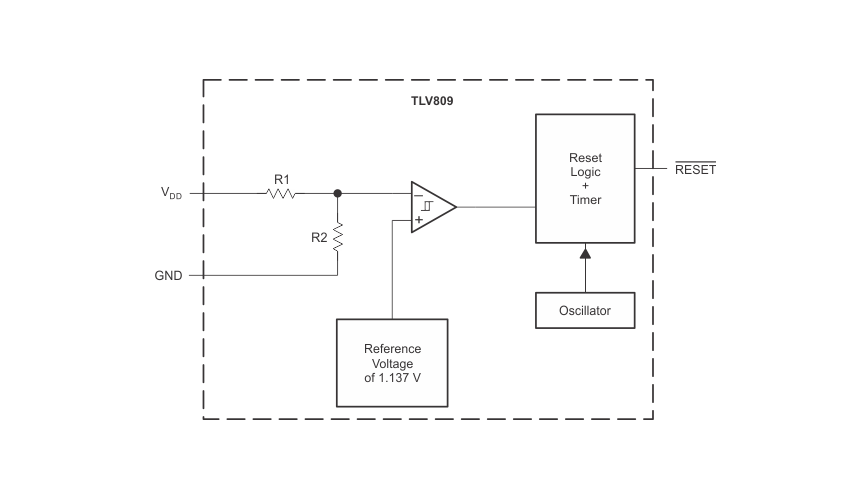

方框圖

1. 產品概述

TLV809是一款3引腳電源電壓監控器，主要用于數字信號處理器（DSP）和處理器基系統的電路初始化和時序監控。該設備提供固定閾值的電源電壓監測，并在電源電壓低于設定閾值時輸出復位信號。

2. 主要特性

• ?固定閾值電壓?：提供多種固定閾值電壓選項，包括2.5V、3V、3.3V和5V。
• ?上電復位生成器?：具有固定的200ms延遲時間，確保系統正確復位。
• ?低供電電流?：典型值為9μA，適合低功耗應用。
• ?溫度范圍?：工作溫度范圍為-40°C至+85°C。
• ?封裝?：采用3引腳SOT-23封裝，與MAX809引腳兼容。

3. 應用領域

• 工廠自動化
• 便攜式及電池供電設備
• 機頂盒
• 服務器
• 家用電器
• 電能表
• 建筑自動化

4. 功能描述

• ?電源電壓監測?：TLV809持續監測供電電壓（V_DD），當V_DD低于設定的閾值電壓（V_IT）時，輸出低電平復位信號。
• ?復位延遲?：當V_DD超過V_IT后，內部定時器啟動，延遲約200ms后復位信號解除，允許系統正常啟動。
• ?快速瞬態抑制?：內置對V_DD引腳快速瞬態的抑制功能，提高系統的穩定性。

5. 電氣特性

• ?輸出特性?：
  • 低電平輸出電壓（V_OL）：在V_DD為2V至6V，I_OL為500μA時，典型值為0.3V。
  • 高電平輸出電壓（V_OH）：在V_DD為2.5V至6V，I_OH為-500μA時，接近V_DD但不超過V_DD-0.2V。
• ?供電電流?（I_DD）：在V_DD為2V時，典型值為9μA；在V_DD為6V時，典型值為20μA。
• ?閾值電壓?（V_IT）：不同型號具有不同的閾值電壓，如TLV809K33為2.93V。
• ?磁滯電壓?（V_hys）：不同型號的磁滯電壓有所不同，有助于穩定復位信號的輸出。

6. 典型應用

TLV809常用于監控DSP、FPGA或ASIC的供電軌，確保電源電壓在正常工作范圍內。當電源電壓低于設定閾值時，TLV809輸出復位信號，使系統能夠安全地重啟或進入低功耗狀態。

7. 設計指南

• ?選擇型號?：根據系統所需的電源電壓閾值選擇合適的TLV809型號。
• ?去耦電容?：在V_DD引腳附近放置一個0.1μF的陶瓷電容，以減少電源噪聲對監控器性能的影響。
• ?上拉電阻?：在RESET引腳上連接一個適當的上拉電阻，以確保復位信號能夠正確驅動負載。
