TPS3420、TPS3421 和 TPS3422 （TPS342x） 是低電流、 超小型按鈕復位定時器。這些器件使用較長的時序設置延遲來提供 預期的系統重置，并避免因短時間按鈕關閉或按鍵而重置。此重置 配置還允許區分軟件中斷和硬系統 重 置。
*附件：tps3422.pdf

TPS3420 和 TPS3421 監視兩路輸入 （PB1 和 PB2） 并輸出/復位 當兩個輸入在所選時間延遲內均為低電平時，脈沖信號 （RST）。為 TPS3421，RST 在工廠編程的固定時間內保持低電平。對于 TPS3420，RST 將保持低電平，直到釋放其中一個 PBx 輸入。需求 因?yàn)槭褂昧藘蓚€(gè)輸入來確保 reset，因此消除了專用的 reset 按鈕。The TPS3422 監視一個輸入 （PB1） 并輸出一個/復位脈沖信號 （RST） 當 PB1 在所選時間延遲內為低電平時。

TPS342x 具有漏極開路輸出，可與其他漏極開路進行接線或運算 設備。TPS342x 在 –40°C 至 +125°C 的溫度范圍內工作電壓為 1.6V 至 6.5V，并且 為系統重置需求提供精確、節省空間的微功耗解決方案。

特性

• 超小型封裝：1.45mm × 1.00mm SON
• 工作范圍：1.6 V 至 6.5 V
• 單 （TPS3422） 或雙 （TPS3420 和
  TPS3421） 按鈕輸入
• 低電源電流：250 nA（典型值）
• 雙態邏輯，用戶可選輸入延遲：
  • 例如：7.5 s 和 0 s
  • 提供多種定時選項
• RST 時的固定超時脈沖（TPS3421 和TPS3422）：400 ms（典型值）
  • 可根據要求提供其他定時選項
• 低電平有效、漏極開路輸出

參數

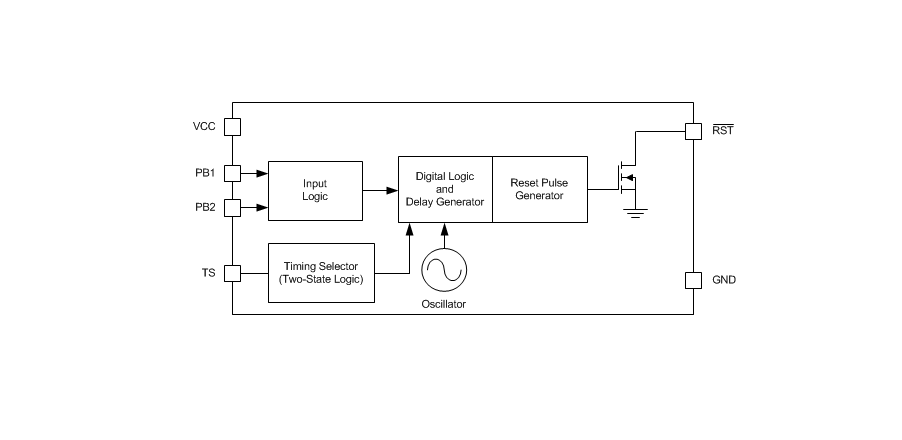

方框圖

1. 概述

TPS3422是一款低功耗、單通道按鈕復位控制器，適用于需要長時間延遲以避免短暫按鈕閉合導致復位的系統。該器件操作電壓范圍為1.6V至6.5V，提供用戶可選擇的輸入延遲和固定超時脈沖。

2. 主要特性

• ?超低功耗?：典型待機電流為250nA
• ?單通道按鈕輸入?：監控單個PB1輸入
• ?用戶可選擇的輸入延遲?：通過TS引腳選擇兩種不同的按鈕定時器選項
• ?固定超時脈沖?：RST輸出在PB1輸入保持低電平超過設定時間后保持低電平約400ms
• ?寬操作溫度范圍?：-40°C至+125°C
• ?小封裝?：1.45mm × 1.00mm SON封裝

3. 應用

• 智能手機
• 平板電腦
• 超極本
• 游戲控制臺
• 便攜式消費者設備
• 導航設備
• 消費類醫療設備
• 玩具

4. 功能描述

• TPS3422監控PB1輸入，當PB1輸入保持低電平超過設定的按鈕定時器時間（t_TIMER）時，RST輸出變?yōu)榈碗娖健?/li>
• RST輸出在PB1輸入釋放后保持低電平約400ms（t_RST），然后變?yōu)楦唠娖健?/li>
• TS引腳用于選擇兩種不同的按鈕定時器時間：連接到VCC或GND以選擇不同的t_TIMER值。

5. 電氣特性

• ? 供電電壓（VCC） ?：1.6V至6.5V
• ?待機電流?：典型值為250nA
• ? 按鈕定時器時間（t_TIMER） ?：TS=VCC時為0s，TS=GND時為7.5s
• ? 復位脈沖持續時間（t_RST） ?：約400ms
• ? 啟動延遲（t_SD） ?：VCC上升時約300μs

6. 封裝與尺寸

• 封裝類型：1.45mm × 1.00mm SON

7. 應用示例

• 文件提供了使用TPS3422監控單個按鈕輸入并生成復位信號的應用示例，包括設計要求和詳細設計過程。

8. 布局建議

• 建議在VCC引腳附近放置一個0.1μF的陶瓷電容，以提供良好的模擬設計實踐。
• 避免使用長VCC供電節點跡線，以減少寄生電感和電容可能導致的LC振蕩。
