TPS3423 和 TPS3424 是按鈕控制器，可提供廣泛的短按和長按獨立檢測功能。這些器件每個按鈕提供多達兩個輸出（RESET 和 INT），可用于各種用例，包括啟用穩壓器或斷路器、在給定的按下持續時間內生成單鏡頭以及向微控制器發送中斷。該設備在短按和長按時都會產生中斷脈沖，通知微控制器。RESET 輸出根據設備配置更改狀態。
*附件：TPS3423、TPS3424、毫微功耗、按鈕控制器，具有可配置延遲以實現電池新鮮度密封數據表.pdf

18nA 的超低功耗有助于延長電池供電設備的產品保質期。設備將保持電源樹禁用狀態，直到檢測到所需的按鈕按下。此功能可用于實現電池新鮮度密封。

TPS3423/4 提供固定定時選項，適用于短按和長按持續時間。為了向設計人員提供靈活性，TPS3424 還通過外部電容器提供用戶可編程的短按和長按持續時間。TPS3424 中的 Kill pin 使能來自微控制器的反饋以異步置低 RESET。

特性

• 工作電壓范圍：1V 至 6V
• 納米電源電流：18nA（典型值）
• 按鈕引腳上的 HBM ESD 額定值：±8kV
• 可編程短按和長按持續時間
  • TPS3423，TPS3424 固定時序選項：
    • 短按持續時間：50 毫秒至 13 秒
    • 長按持續時間：1 秒至 30 秒
    • 定時器精度（最大值）：±10%
  • TPS3424：用戶可編程選項（50 毫秒至 50 秒），通過外部電容器
• 輸出配置：
  • RESET 配置：
    • 推挽式/漏極開路、高電平有效/低電平有效
    • 鎖存 / 非鎖存
    • 100 毫秒至 10 秒脈沖選項，用于非鎖存版本
  • INT 配置：
    • 漏極開路，低電平有效
    • 非鎖存（100 毫秒至 1 秒脈沖持續時間）
• Kill 功能：使主機能夠控制 RESET 輸出
• 采用引腳兼容的 SOT-583 和 SOT563 封裝

參數

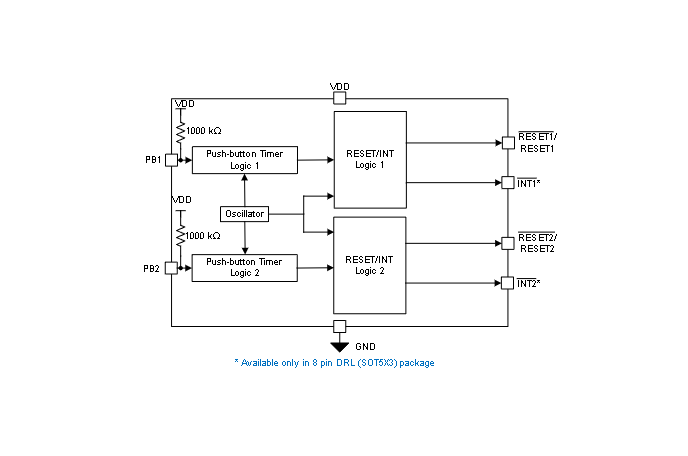

方框圖

1. 產品概述

• ?類型?：毫微功耗（Nano-Power）按鈕控制器
• ?型號?：TPS3423、TPS3424
• ?特點?：
  • 超低功耗：典型工作電流為18nA
  • 可配置短按和長按延遲
  • 輸出配置靈活（RESET和INT）
  • HBM ESD評級高（±8kV）
  • 可用于實現電池新鮮度密封

2. 應用領域

• 可穿戴設備
• 游戲控制臺
• 家庭影院娛樂系統
• 打印機
• 醫療保健設備
• 便攜式電子產品
• 工廠自動化與控制

3. 主要特性

• ?工作電壓范圍?：1V至6V
• ?短按持續時間?：
  • TPS3423：固定選項，50ms至13s
  • TPS3424：用戶可編程選項，50ms至50s（通過外部電容器）
• ?長按持續時間?：
  • TPS3423：固定選項，1s至30s
  • TPS3424：用戶可編程選項，1s至50s（通過外部電容器）
• ?輸出配置?：
  • RESET：推挽/開漏，高電平/低電平，鎖存/非鎖存
  • INT：開漏，低電平，非鎖存
• ?KILL功能?（TPS3424特有）：允許主機控制RESET輸出

4. 封裝選項

• 提供SOT-583和SOT-563兩種封裝

5. 電氣特性

• ?待機電流?：典型值為18nA（VDD=3V，TA=25°C）
• ?工作電流?：
  • 兩個按鈕均按下時：12μA（VDD=3V）
  • 一個按鈕按下時：7μA（VDD=3V）
  • 兩個按鈕均按下且VPB=VDD時：1.5μA（VDD=3V）
• ?輸出低電平電壓?：
  • INT：200mV至300mV（取決于VDD）
  • RESET（開漏）：200mV至300mV（取決于VDD和IRESET）
  • RESET（推挽）：0.7*VDD（高電平）

6. 定時要求

• ?短按和長按準確性?：±10%
• ?中斷脈沖寬度準確性?：±10%
• ?KILL去抖動時間?：±10%
• ?RESET脈沖寬度準確性?（非鎖存）：±10%

7. 功能模式

• ?RESET模式?：
  • 鎖存模式：短按使RESET變為高電平，長按使RESET變為低電平；KILL引腳拉低也可使RESET變為低電平。
  • 非鎖存模式：支持多種RESET脈沖模式，短按和長按的RESET響應不同。

8. 典型應用

• ?電源按鈕控制?：使用TPS3424控制負載開關或DC-DC轉換器，實現系統的電源管理。
• ?高壓連接?：通過低電流分流調節器（如ATL431）支持12V/24V電池供電應用。

9. 布局建議

• 確保VDD引腳的連接低阻抗，建議在VDD引腳附近放置0.1μF陶瓷電容器。
• 對于TPS3424，將外部電容器放置在LPT和SPT引腳附近，并確保寄生電容小于50pF（當這些引腳懸空時）。
