INA281-Q1 是一款高精度電流感應放大器，，在 –4V 至 110V 的寬共模范圍內測量分流電阻器上的壓降。負共模電壓允許器件的工作電壓低于接地電壓，從而可在半橋應用中精確測量再循環電流。低失調電壓、小增益誤差和高直流 CMRR 的組合可實現高精度的電流測量。INA281-Q1 憑借 1.3MHz 的高帶寬和 65dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

數據手冊：*附件：INA281 -4V至110V、1.3MHz高精度電流檢測放大器技術手冊.pdf

INA281-Q1 由 2.7V 至 20V 的單電源供電，電源電流為 1.5mA。INA281-Q1 提供五個增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。這些增益選項可以滿足寬動態范圍電流檢測應用。

INA281-Q1 的額定工作溫度范圍為 -40 °C 至 +125 °C，并且采用節省空間且配備兩種引腳型號的 SOT-23 封裝。

特征
?寬共模電壓：
–工作電壓：-4V至+110V
–生存電壓：-20 V至+120 V
?出色的CMRR：
–120 dB直流CMRR
–50 kHz時為65 dB交流共模抑制比
?準確性：
–增益：
?增益誤差：±0.5%（最大值）
?增益漂移：±20 ppm/°C（最大）
–偏移量：
?偏移電壓：±55μV（典型值）
?偏移漂移：±0.1μV/°C（典型值）
?可用收益：
–INA281A1、INA281B1:20伏/伏
–INA281A2、INA281B2:50 V/V
–INA281A3、INA281B3：100 V/V
–INA281A4、INA281B4:200 V/V
–INA281A5、INA281B5:500 V/V
?高帶寬：1.3 MHz
?轉換速率：2.5V/μs
?靜態電流：1.5 mA

引腳功能和配置

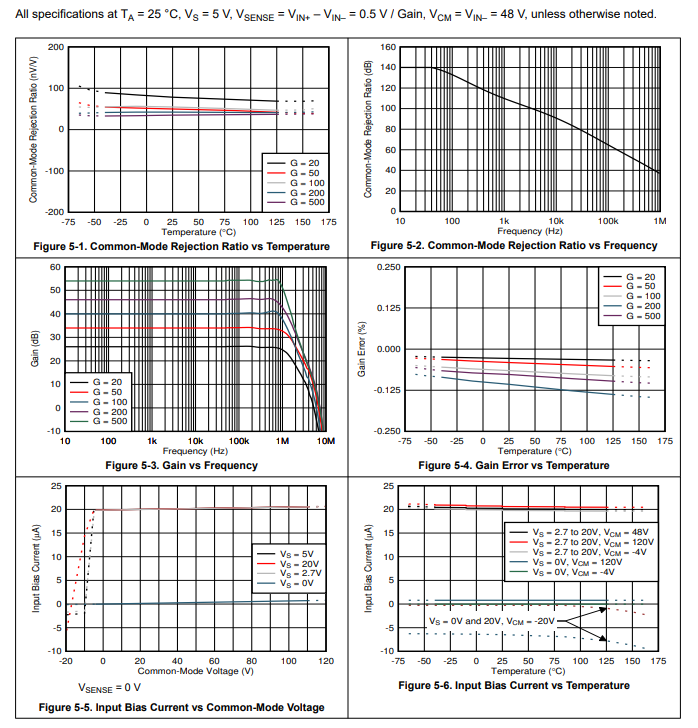

典型特性

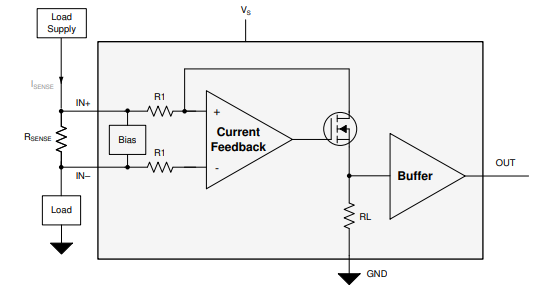

功能方框圖

應用
?有源天線系統mMIMO（AAS）
?宏遠程無線電單元（RRU）
?48V機架式服務器
?48V商用網絡和服務器電源
（PSU）
?電磁閥控制
?閥門控制
?電信設備
?電源
