INA281-Q1 是一款高精度電流感應放大器，，在 –4V 至 110V 的寬共模范圍內測量分流電阻器上的壓降。負共模電壓允許器件的工作電壓低于接地電壓，從而可在半橋應用中精確測量再循環電流。低失調電壓、小增益誤差和高直流 CMRR 的組合可實現高精度的電流測量。INA281-Q1 憑借 1.3MHz 的高帶寬和 65dB（50kHz 時）的交流 CMRR，不僅適用于直流電流測量，還適用于高速應用（例如，快速過流保護）。

數據手冊：*附件：INA281-Q1 符合AEC-Q100標準的、-4V至110V、1.3MHz電流檢測放大器技術手冊.pdf

INA281-Q1 由 2.7V 至 20V 的單電源供電，電源電流為 1.5mA。INA281-Q1 提供五個增益選項：20V/V、50V/V、100V/V、200V/V 和 500V/V。這些增益選項可以滿足寬動態范圍電流檢測應用。

INA281-Q1 的額定工作溫度范圍為 -40 °C 至 +125 °C，并且采用節省空間且配備兩種引腳型號的 SOT-23 封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：-40°C 至 +125°C，TA
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 寬共模電壓：
– 工作電壓：?4V 至 +110V
– 可承受電壓：-20V 至 +120V
? 出色的共模抑制比 (CMRR)：
– 120dB DC CMRR
– 65dB AC CMRR（50kHz 時）
? 精度：
– 增益：
? 增益誤差：±0.5%（最大值）
? 增益漂移：±20ppm/°C（最大值）
– 失調電壓：
? 失調電壓：±55μV（典型值）
? 溫漂±0.1μV/°C（典型值）
? 可用增益：
– INA281A1-Q1、INA281B1-Q1：20V/V
– INA281A2-Q1、INA281B2-Q1：50V/V
– INA281A3-Q1、INA281B3-Q1：100V/V
– INA281A4-Q1、INA281B4-Q1：200V/V
– INA281A5-Q1、INA281B5-Q1：500V/V
? 高帶寬：1.3MHz
? 壓擺率：2.5V/μs
? 靜態電流：1.5mA

典型特性

器件功能模式

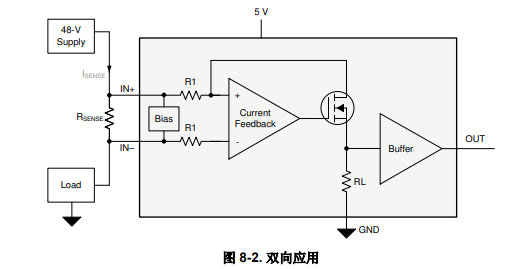

INA281-Q1 測量流經電阻器（通常稱為電流檢測電阻器或分流電阻器）的電流產生的差分電壓。INA281-Q1 僅在單向模式下運行，這意味著它僅檢測從電源向系統負載提供的電流，如圖 8-2 所示。

輸出級的線性范圍受限于在零輸入條件下輸出電壓可以接近接地的程度。INA281-Q1 的零電流輸出電壓非常小，最大為 GND + 20mV。確保施加（20mV/增益）或更高的差分輸入電壓，以使 INA281-Q1 輸出保持在線性運行區域。

典型應用
INA281-Q1 是一款單向電流檢測放大器，能夠通過分流共模電壓為 -4V 至 +110V 的電阻分流器來測量電流。

應用
? 自動變速器
? 汽車 HVAC 壓縮機模塊
? 閥門/電機傳動器
? 汽油和柴油發動機平臺
? 泵
