      HMC631LP3/631LP3E HBT矢量調制器，采用SMT封裝技術手冊

      要長高 ? 2025-04-09 11:22 ? 次閱讀

      概述
      HMC631LP3和HMC631LP3E均為高動態范圍矢量調制器RFIC，可用于RF預失真和前饋消除電路以及RF消除、波束成形和幅度/相位校正電路。 HMC631LP3(E)的I和Q端口可用來連續改變RF信號的相位和幅度，最多分別達到360°和40 dB，同時支持200 MHz的3 dB調制帶寬。 輸出IP3為+26 dBm，輸出噪底為-160 dBm/Hz（最大增益設置），因此IP3/噪底比為186 dB。
      數據表：*附件：HMC631LP3 HMC631LP3E HBT矢量調制器，采用SMT封裝技術手冊.pdf

      應用

      • 蜂窩/3G與WiMAX系統
      • 無線基礎設施HPA與MCPA糾錯
      • 預失真或前饋線性化
      • 波束成形與調零電路

      特性

      • 連續相位控制：360°
      • 連續增益控制：40 dB
      • 輸出噪底：-160 dBm/Hz
      • 輸入IP3：+35 dBm
      • 16引腳3x3mm
        SMT封裝：9mm2

      框圖

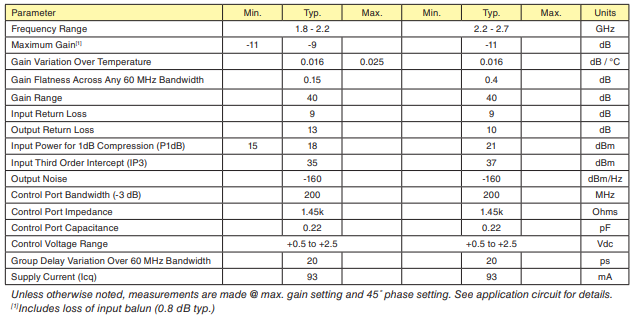

      電氣規格

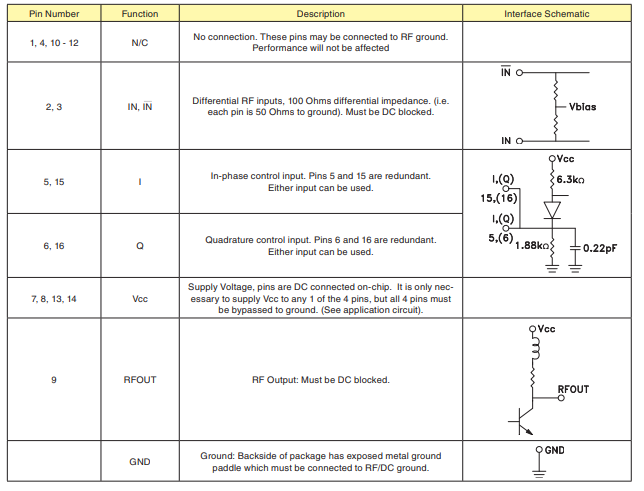

      引腳描述

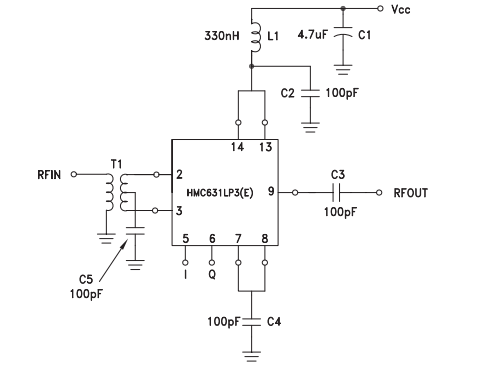

      應用電路

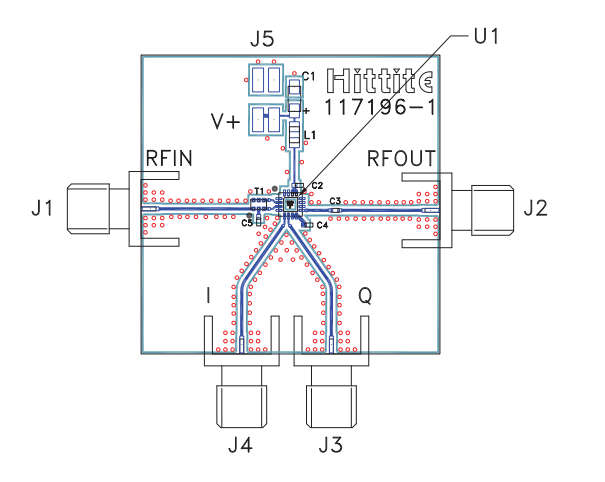

      評估PCB
