HMC630LP3/630LP3E HBT矢量調制器,采用SMT封裝技術手冊

要長高 ? 2025-04-09 11:16 ? 次閱讀

概述
HMC630LP3和HMC630LP3E均為高動態范圍矢量調制器RFIC,可用于RF預失真和前饋消除電路以及RF波束成形和幅度/相位校正電路。 HMC630LP3(E)的I和Q端口可用來連續改變RF信號的相位和幅度,最多分別達到360°和40 dB,同時支持180 MHz的3 dB調制帶寬。 輸出IP3為+24.5 dBm,輸出噪底為-162 dBm/Hz(最大增益設置),因此輸出IP3/噪底比為186.5 dB。
數據表:*附件:HMC630LP3 HMC630LP3E HBT矢量調制器,采用SMT封裝技術手冊.pdf

特性

  • 連續相位控制:360°
  • 連續增益控制:40 dB
  • 低輸出噪底:
    -162 dBm/Hz
  • 高輸入IP3: +34 dBm
  • 16引腳3x3mm SMT封裝: 9mm2

應用

  • 無線基礎設施HPA與MCPA糾錯
  • 預失真或前饋線性化
  • 蜂窩/3G系統
  • 波束成形或RF消除電路

邏輯圖

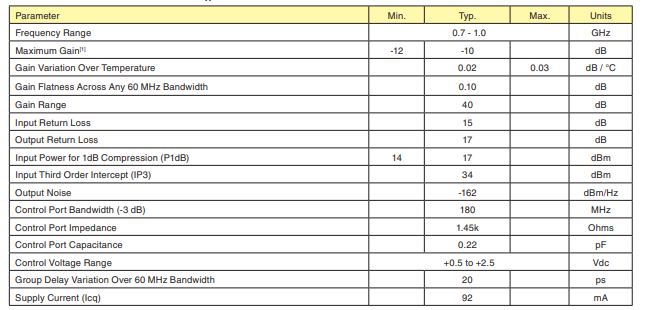

電氣規格

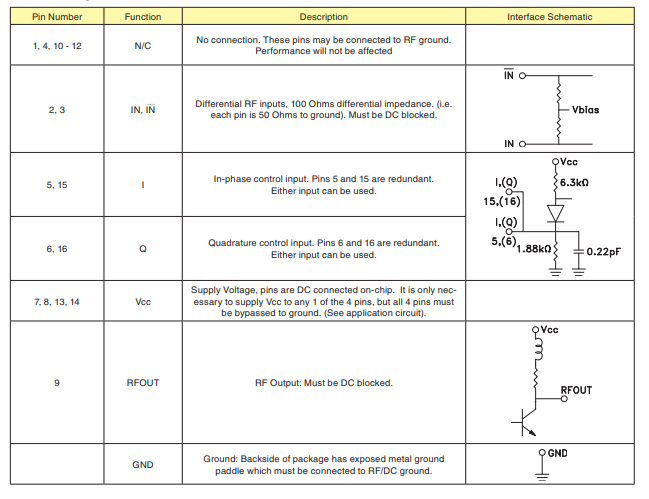

引腳描述

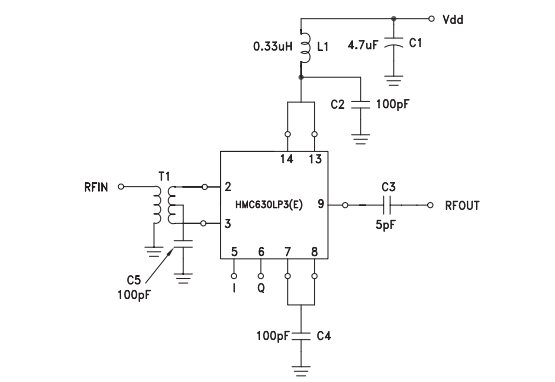

應用電路

  • 引腳15和16是冗余的I和Q輸入引腳。

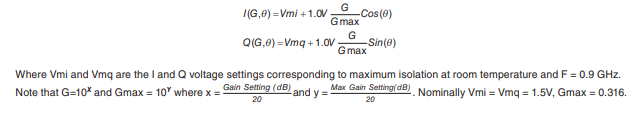

  • 增益和相位控制通過I和Q控制端口實現。對于給定的線性增益(G)和相位(θ)設置,在所有測量中施加到這些端口的電壓計算如下:image.png
