HMC1044LP3E可編程諧波低通濾波器，1-3GHz 3dB帶寬技術手冊
概述
HMC1044LP3E是一款針對所有采用正交調制器和/或解調器應用的可編程帶寬LPF（低通濾波器）。 HMC1044LP3E可濾除LO諧波，從而確保LO對調制器邊帶抑制或解調器鏡像抑制性能的貢獻非常小或為零。
雖然HMC1044LP3E針對LO濾波應用，但它可用于濾除所有RF諧波，如放大器產生的諧波。
HMC1044LP3E提供16種可編程頻段選擇，針對頻段范圍為1至3 GHz的高低蜂窩頻段進行優化，實現與集成VCO、寬帶正交調制器和解調器的寬帶PLL兼容的真正寬帶器件。 它采用寬帶多標準、多載波設計，可針對各種具體應用現場即時配置。
HMC1044LP3E采用緊湊型3x3 mm QFN無鉛封裝。
數據表：*附件：HMC1044LP3E可編程諧波低通濾波器，1-3GHz 3dB帶寬技術手冊.pdf
應用
- 濾除LO諧波以降低調制器邊帶抑制和解調器鏡像抑制
- 放大器諧波濾波
- RF濾波
特性
- 可編程帶寬： 1至3 GHz
- 兼容窄帶和寬帶： 集成VCO的PLL調制器解調器
- LO諧波抑制： ~20 dB
- 改善調制器/解調器邊帶/鏡像抑制
- 性能： 20 dB（典型值）
- 單端或差分選項
- 比目前的分立式固定帶寬解決方案尺寸縮小90%
- 16引腳3x3 mm SMT封裝
框圖

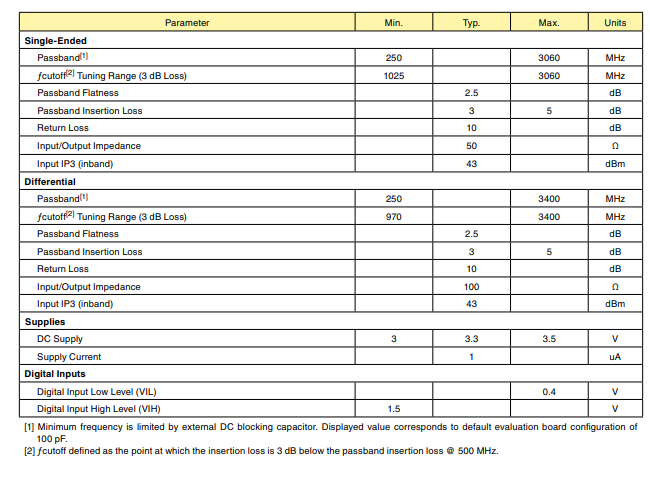

電氣規格

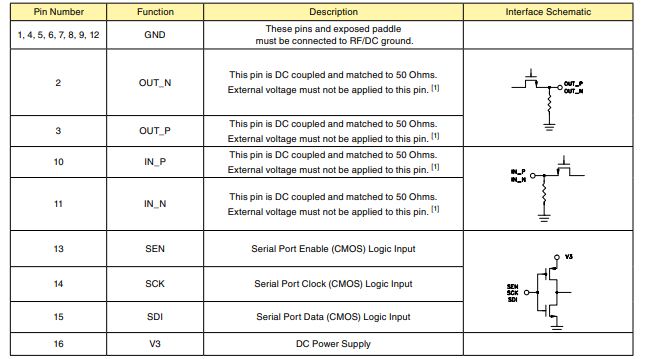

引腳描述

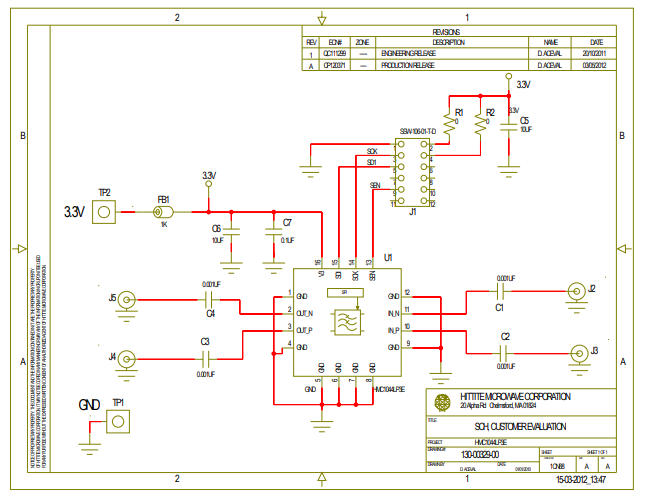

評估PCB原理圖
