AMC3330 是一款具有完全集成的隔離式直流/直流轉換器的精密隔離式放大器，能實現器件低側的單電源運行。該增強型電容隔離層通過了 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準認證，將以不同共模電壓電平運行的系統各部分隔開，并保護低壓域免受損壞。

數據手冊：*附件：AMC3330 具有集成直流 直流的、±1V輸入、精密電壓檢測增強型隔離式放大器技術手冊.pdf

AMC3330 的輸入針對直接連接高阻抗電壓信號源（例如電阻分壓器網絡）的情況進行了優化，以感應高壓信號。集成式隔離直流/直流轉換器可測量非接地信號，并使該器件成為嘈雜空間受限應用的獨特解決方案。

該器件性能出色，支持進行精確的電壓監控。AMC3330 的集成直流/直流轉換器故障檢測和診斷輸出引腳可簡化系統級設計和診斷。

AMC3330 的額定工作溫度范圍為 -40°C 至 +125°C。

特性
? 3.3V 或 5V 單電源運行，具有集成直流/直流轉換器
? ±1V 輸入電壓范圍，針對使用高輸入阻抗的電壓測
量進行了優化
? 固定增益：2.0
? 低直流誤差：
– 增益誤差：±0.2%（最大值）
– 增益漂移：±45ppm/°C（最大值）
– 失調電壓誤差：±0.3mV（最大值）
– 失調電壓溫漂：±4μV/°C（最大值）
– 非線性度：±0.02%（最大值）
? 高 CMTI：85kV/μs（最小值）
? 系統級診斷功能
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的6000VPK 增強型隔離
– 4250VRMS 隔離，符合 UL1577 標準且持續時長為 1 分鐘
? 符合 CISPR-11 和 CISPR-25 EMI 標準

引腳功能和配置

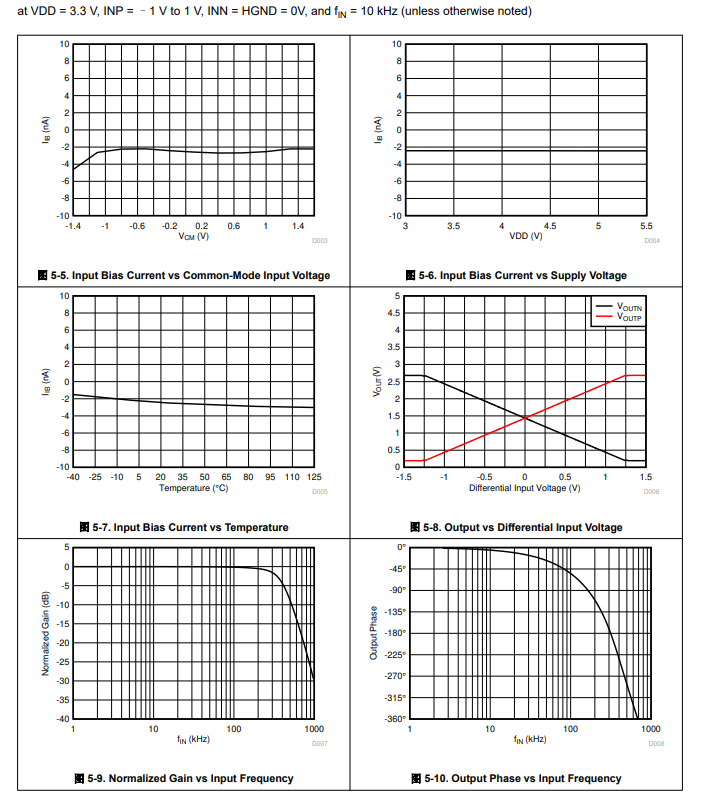

典型特性

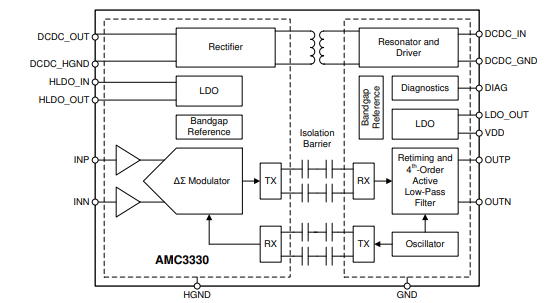

功能方框圖

典型應用

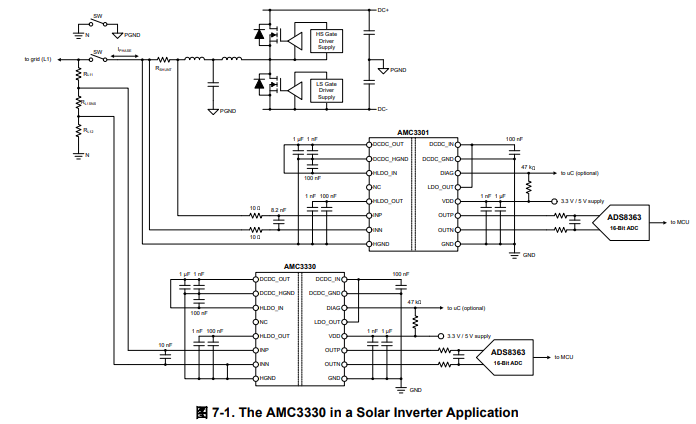

隔離放大器廣泛用于必須隔離的高壓應用中的電壓測量來自低壓域。典型應用是功率因數輸入端的交流線電壓測量校正（PFC）級或太陽能逆變器的輸出。其他應用是在輸出端進行直流測量PFC級或DC/DC轉換器或電機和伺服驅動器中的相電壓測量。AMC3330集成了高壓側的隔離電源，因此特別易于使用沒有現成的高壓側電源或高壓側電源是指與待測信號不同的地電位。圖 7-1 描繪了太陽能逆變器中AMC3330的簡化示意圖，其中必須測量電網側的交流相電壓。在系統中的該位置，沒有現成的電源為隔離放大器。集成隔離電源及其雙極性輸入電壓范圍使AMC3330非常適合交流線路電壓傳感。在此示例中，AMC3301感測相電流在LCL濾波器電網側的分流電阻器上，也沒有合適的電源可供使用為隔離放大器供電。AMC3301的集成電源消除了這個問題能夠在系統的最佳位置進行電流感測。

應用
? 可用于以下應用的隔離式電壓感應：
– 電機驅動器
– 光電逆變器
– 電力輸送系統
– 電動汽車充電基礎設施
– 電池儲能系統
