AMC3301-Q1 是一款精密的隔離放大器，針對基于分流器的電流測量進行了優化。這款完全集成的隔離式直流/直流轉換器可實現器件低側的單電源運行，使該器件成為空間受限應用的獨特解決方案。增強型電容式隔離柵已通過 VDE V 0884-11 和 UL1577 認證，并支持高達 1.2kVRMS 的工作電壓。

數據手冊：*附件：INA333-Q1 汽車類低功耗零漂移精密儀表放大器技術手冊.pdf

該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護電壓較低的器件免受高電壓沖擊。

AMC3301-Q1 的輸入針對直接連接低阻抗分流電阻器或其他具有低信號電平的低阻抗電壓源的情況進行了優化。出色的直流精度和低溫漂支持在 –40°C 至 +125°C 的溫度范圍內進行精確的電流測量。

AMC3301-Q1 的集成直流/直流轉換器故障檢測和診斷輸出引腳可簡化系統級設計和診斷。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1: –40°C 至 125°C，TA
? 3.3V 或 5V 單電源，具有集成直流/直流轉換器
? ±250mV 輸入電壓范圍，針對使用分流電阻器測量電流進行了優化
? 固定增益：8.2
? 低直流誤差：
– 失調電壓：±150μV（最大值）
– 溫漂：±1μV/°C（最大值）
– 增益誤差：±0.2%（最大值）
– 增益誤差漂移：±40ppm/°C（最大值）
– 非線性度：±0.04%（最大值）
? 高 CMTI：85kV/μs（最小值）
? 系統級診斷功能
? 符合 CISPR-11 和 CISPR-25 EMI 標準
? 安全相關認證：
– 符合 DIN VDE V 0884-11 標準的 6000VPK 增強型隔離
– 符合 UL1577 標準且長達 1 分鐘的 4250VRMS隔離

引腳功能和配置

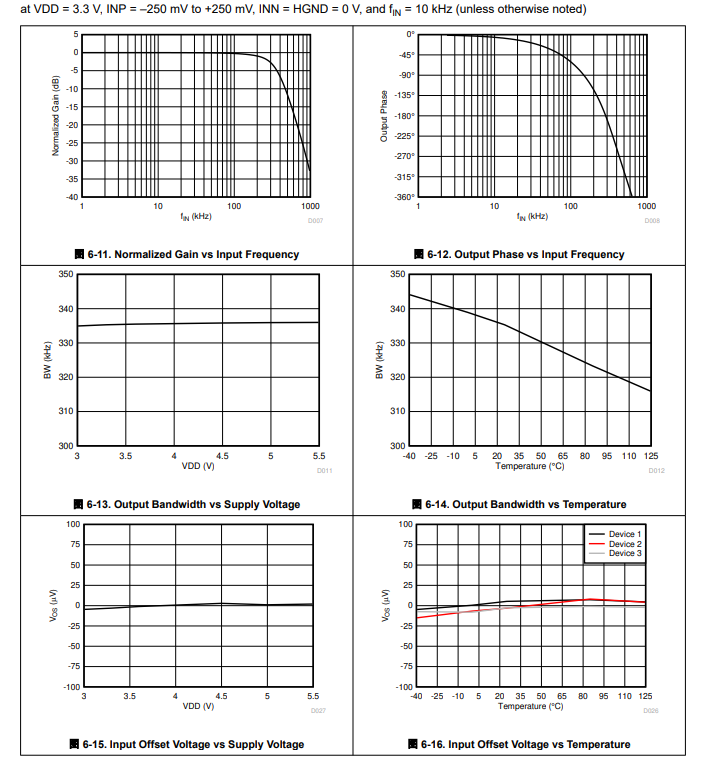

典型特性

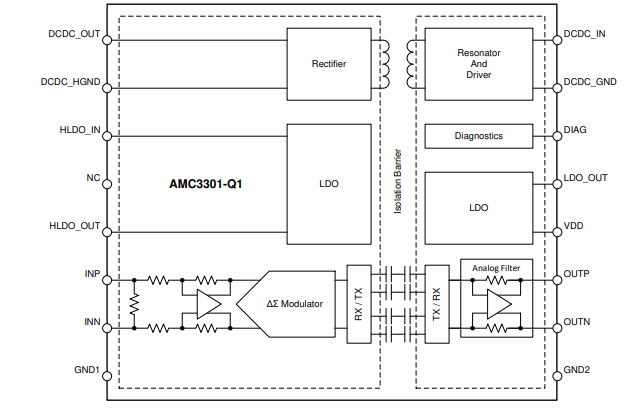

功能方框圖

典型應用

AMC3301-Q1非常適合基于分流器的電流傳感應用，在這些應用中，精確的電流
在存在高共模電壓的情況下需要進行監測。AMC3301-Q1集成了一個隔離高壓側的電源，因此使該設備在應用中特別易于使用沒有現成的高壓側電源，或者高壓側電源是指不同的電源接地電位大于待測信號。

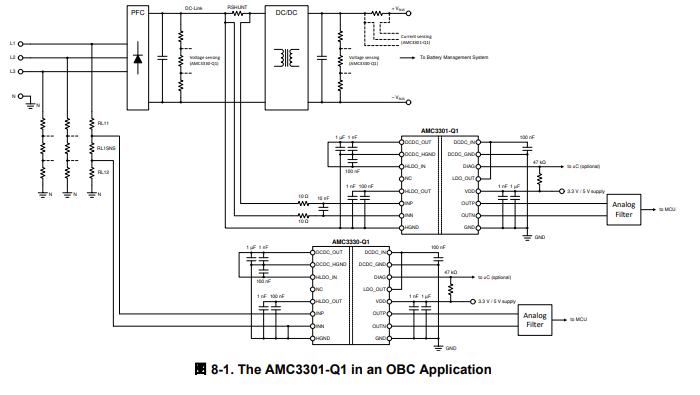

圖8-1顯示了使用AMC3301-Q1測量PFC級輸出電流的簡化示意圖車載充電器（OBC）。在系統的這個位置，沒有現成的電源可供供電隔離放大器的高端。集成隔離電源解決了這個問題AMC3301-Q1具有雙極性輸入電壓范圍，非常適合雙向電流傳感。在這個例子中，交流線電壓由電網側的AMC3330-Q1感測，而電網側也沒有可用于為隔離放大器的高壓側供電的合適電源。集成電源，高AMC3330-Q1的輸入阻抗和雙極輸入電壓范圍使該設備非常適合交流電壓感測應用。

應用
? 基于分流器的隔離式電流檢測，用于：
– HEV/EV 充電樁
– HEV/EV 車載充電器 (OBC)
– HEV/EV 直流/直流轉換器
– HEV/EV 牽引逆變器
