TL07xH（TL071H、TL072H 和 TL074H）系列器件是業界通用的 TL07x（TL071、TL072 和 TL074）器件的下一代版本。這些器件為成本敏感型應用提供了卓越的價值，其特性包括低失調電壓（1mV，典型值）、高壓擺率 (20V/μs) 和正電源的共模輸入。得益于高 ESD（1.5kV，HBM）、集成 EMI 和射頻濾波器，以及能夠在 –40°C 至 125°C 的整個溫度范圍內運行，TL07xH 器件可用于要求極嚴苛的應用。

數據手冊：*附件：TL074H 工作溫度范圍為-40°C至125°C且輸入接近V+的四通道、40V、5MHz、4mV失調電壓、20V μs運算放大器技術手冊.pdf

特性
? 高壓擺率：20V/μs（TL07xH，典型值）
? 低失調電壓：1mV（TL07xH，典型值）
? 低失調電壓漂移：2μV/°C
? 低功耗：940μA/ch（TL07xH，典型值）
? 寬共模和差分
電壓范圍
– 共模輸入電壓范圍
包括 VCC+
? 低輸入偏置和失調電流
? 低噪聲：
f = 1kHz 時，Vn = 18nV/√Hz（典型值）
? 輸出短路保護
? 低總計諧波失真：0.003%（典型值）
? 寬電源電壓：
±2.25V 至 ±20V，4.5V 至 40V

引腳功能和配置

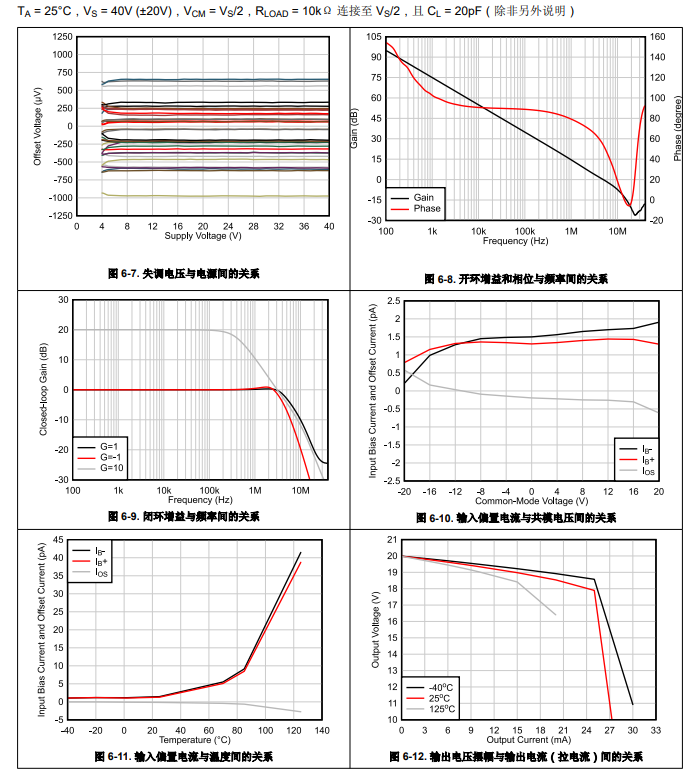

典型特性

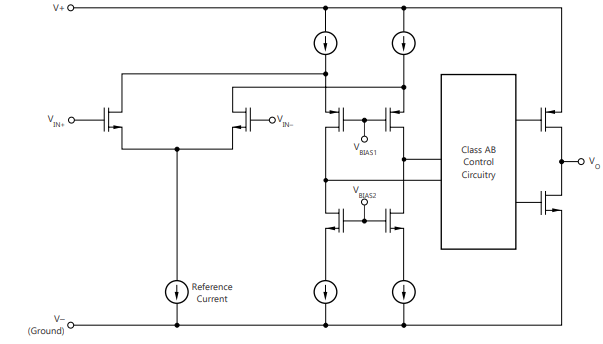

功能方框圖

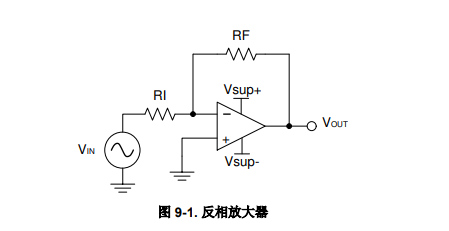

典型應用

應用
? 太陽能：串式和中央逆變器
? 電機驅動器：交流和伺服驅動控制及功率級模塊
? 單相在線式 UPS
? 三相 UPS
? 專業音頻混合器
? 電池測試設備
