概述
HMC - C074是一款單級功率放大器，工作頻率范圍為10兆赫茲至6吉赫茲。該放大器輸出功率為13分貝增益，40分貝輸出功率增益，在29分貝輸出功率時增益壓縮僅為1分貝 ，且從15伏電源僅消耗450毫安電流。

其±0.75分貝的增益平坦度在10兆赫茲至6吉赫茲頻段表現出色，使HMC - C074成為電子戰（EW）、電子對抗措施（ECM）、雷達及測試設備應用的理想選擇。

放大器的輸入/輸出均采用隔直設計，并在內部進行50歐姆匹配。集成式電壓調節器可為負電源引腳和正電源引腳提供靈活偏置 ，而內部偏置排序和有源偏置控制可確保在不同溫度下穩定運行并保持性能穩定。
數據表：*附件：HMC-C074單級功率放大器模塊，10MHz至6GHz技術手冊.pdf

特性

• 增益： 13 dB
• 高P1dB輸出功率： +29.5 dBm
• 高輸出IP3： +40 dBm
• 出色的增益平坦度： ±0.75 dB
• 調節電源和偏置序列
• 可現場更換的SMA連接器
• 工作溫度： -40℃至+70℃

應用

• 電信基礎設施
• 測試儀器儀表
• 軍事和太空

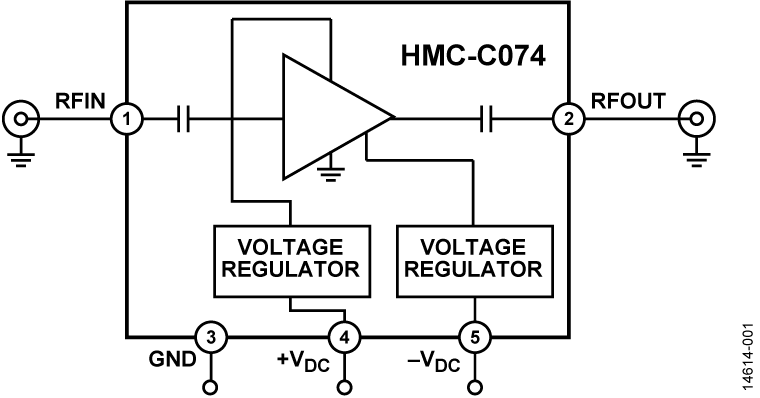

引腳配置描述

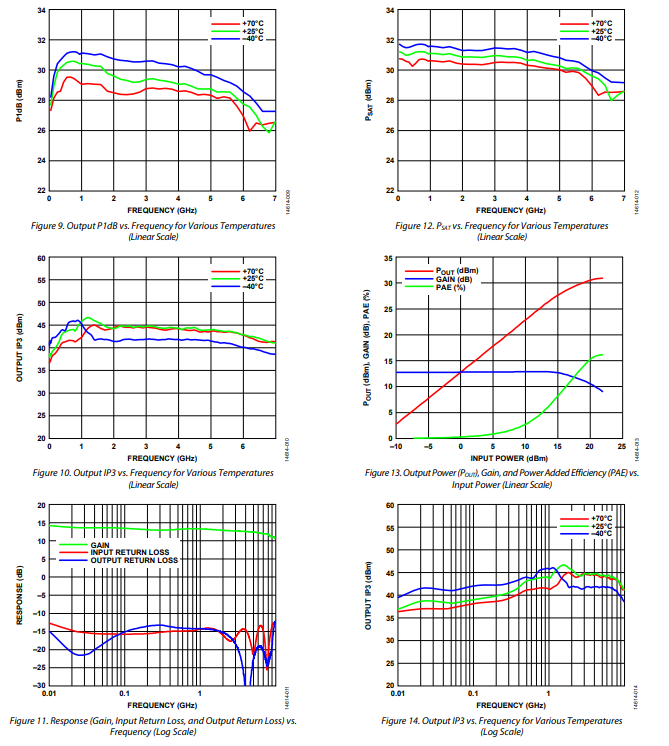

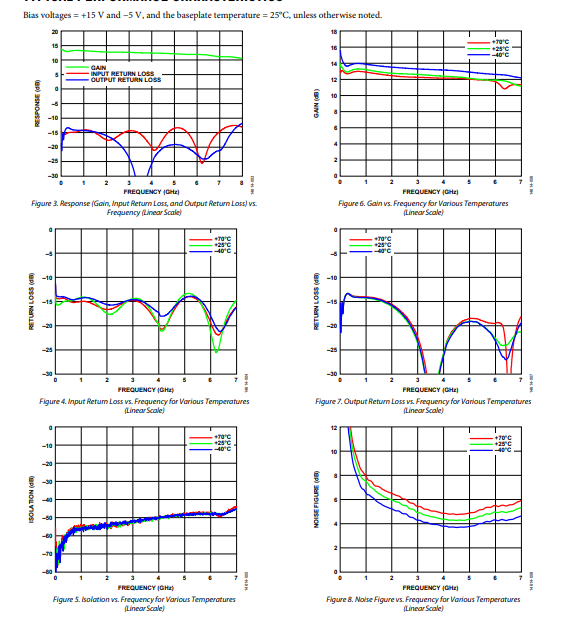

典型性能特征

詳細信息

HMC - C074是一款帶連接器的放大器模塊，設計有單級增益放大器，在0.01至6吉赫茲頻段典型輸出功率為29分貝毫瓦，增益為13分貝。內部放大器由 +15伏和 -5伏電源供電。HMC - C074配備內置電壓調節器和偏置排序電路，可主動控制偏置，防止放大器受損，確保在不同溫度下性能穩定。

HMC - C074是一款微型模塊，射頻輸入和輸出端配有SMA連接器，具備偏置和接地回路。盡管HMC - C074內置偏置排序電路，但為實現最佳性能，施加負電壓應先于正電壓。這種偏置排序順序在電壓快速開啟和關閉的系統中尤為重要。

為實現最佳性能，按以下步驟開啟放大器：

1. 確認直流連接正確。
2. 向電源引腳施加 -Vcc 。
3. 向電源引腳施加 +Vcc 。
4. 施加射頻輸入，并確保功率水平正確。

為實現最佳性能，按以下步驟關閉放大器：

1. 關閉 +Vcc 電源。
2. 關閉 -Vcc 電源。
