HMC7885 2GHz至6GHz，45dBm功率放大器技術手冊
概述
HMC7885是一款32 W氮化鎵(GaN)、單芯片微波集成電路(MMIC)功率放大器(PA)模塊，工作頻率范圍為2 GHz至6 GHz，提供18引腳密封模塊封裝。該放大器通常提供21 dB小信號增益和45 dBm飽和射頻(RF)輸出功率。該放大器采用28 V直流電源的靜態功耗(IDD)為2200 mA。隔直RF輸入和輸出匹配至50 ?，使用方便。
數據表：*附件：HMC7885 2GHz至6GHz，45dBm功率放大器技術手冊.pdf
應用
- 測試與測量設備
- 通信
- 電子戰(EW)
- 軍事
- 行波管(TWT)替換產品
- SATCOM
- 商用和軍事雷達
特性
- 2 GHz至6 GHz
- 小信號增益：21 dB（典型值）
- 飽和RF輸出功率：45 dBm（典型值，P
OUT） - 18引腳、密封模塊
- 工作溫度范圍為-30°C至+60°C

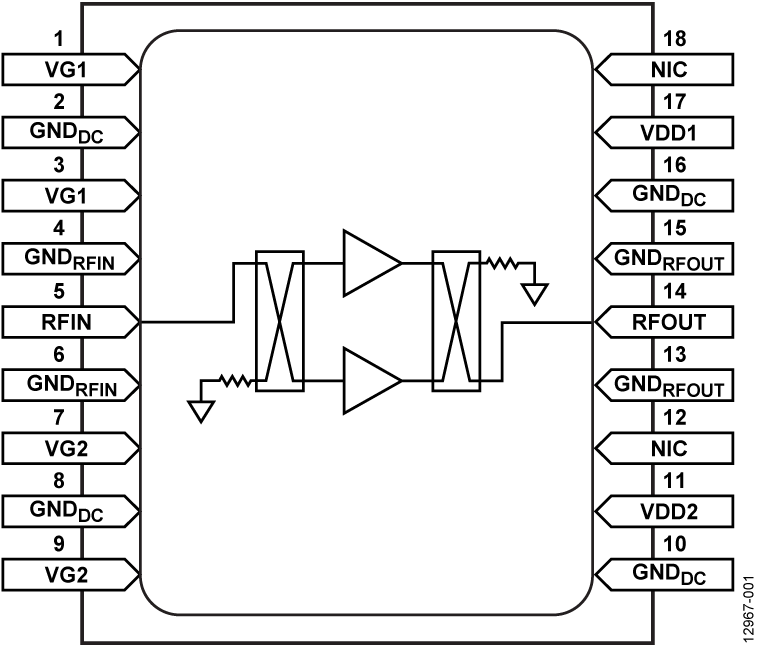

框圖

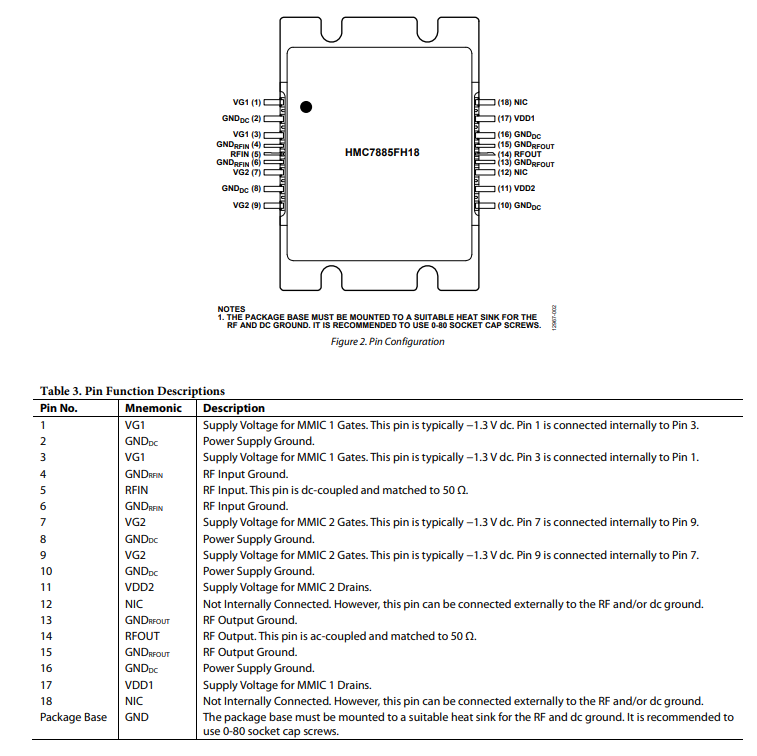

引腳配置和功能描述

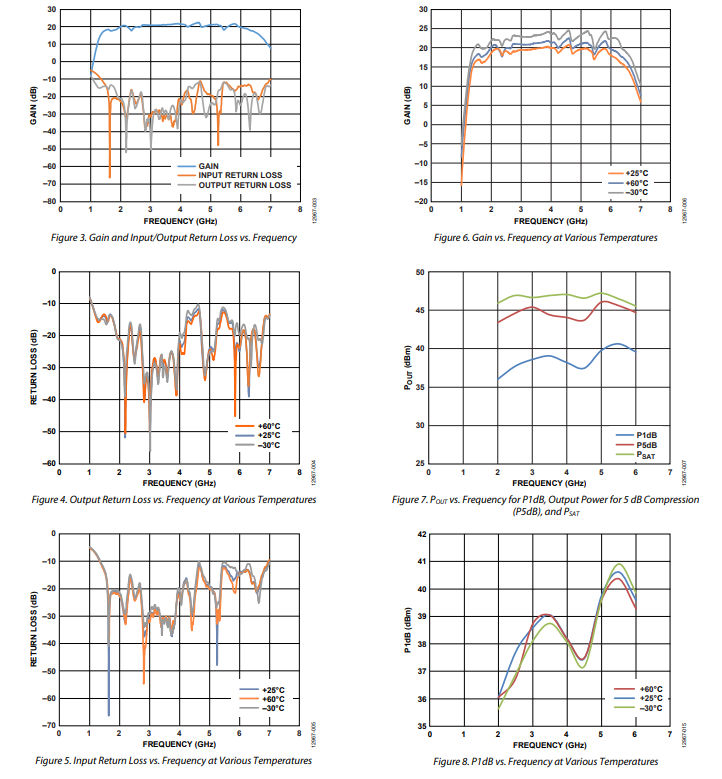

典型性能特征

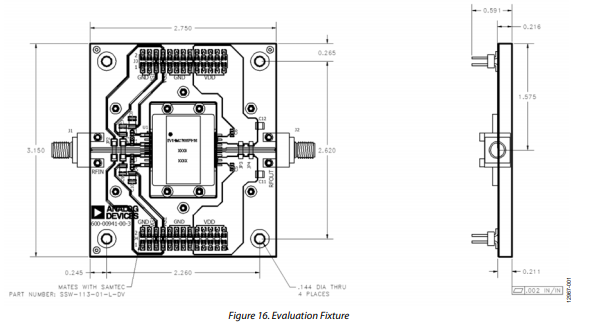

評估板組件

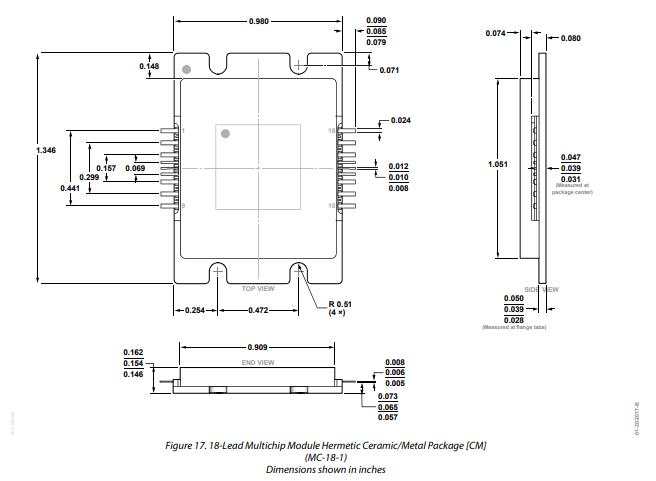

輪廓尺寸
