OPAx197-Q1 系列（OPA197-Q1、OPA2197-Q1 和 OPA4197-Q1）是新一代 36V e-trim? 運算放大器的一部分。OPAx197-Q1 系列 e-trim 運算放大器使用專有的封裝級修整方法，在塑模成型工藝之后的最后制造步驟中實現失調和失調溫度漂移。該方法可更大限度地減少固有的輸入晶體管不匹配的影響和在封裝成型過程中引入的誤差。

數據手冊：*附件：OPA4197-Q1 汽車類、四通道、高精度、36V、10MHz軌到軌輸入和輸出運算放大器技術手冊.pdf

這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出、低失調電壓（典型值為 ±5μV）、低溫漂（典型值為 ±0.2μV/°C）和 10MHz 帶寬。

OPAx197-Q1 具有獨特功能，例如電源軌的差分輸入電壓范圍、高輸出電流 (±65mA)、高達 1nF 的高容性負載驅動以及高壓擺率 (20V/μs)，是一款穩定可靠的高性能運算放大器，適用于各種高電壓工業應用。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 低失調電壓：±250μV（最大值）
? 低失調電壓漂移：±0.2μV/°C
? 低噪聲：1 kHz 時為 5.5nV/√Hz
? 高共模抑制：140 dB
? 低偏置電流：±5pA
? 軌至軌輸入和輸出
? 寬帶寬：10 MHz GBW
? 高壓擺率：20V/μs
? 低靜態電流：每個放大器 1 mA
? 寬電源電壓：±2.25V 至 ±18V，4.5V 至 36V
? EMI/RFI 濾波輸入
? 電源軌的差分輸入電壓范圍
? 高容性負載驅動能力：1nF
? 行業標準封裝：
– 采用超小型 8 引腳 VSSOP 封裝的單通道和雙通道
– 14 引腳 TSSOP 四通道

引腳功能和配置

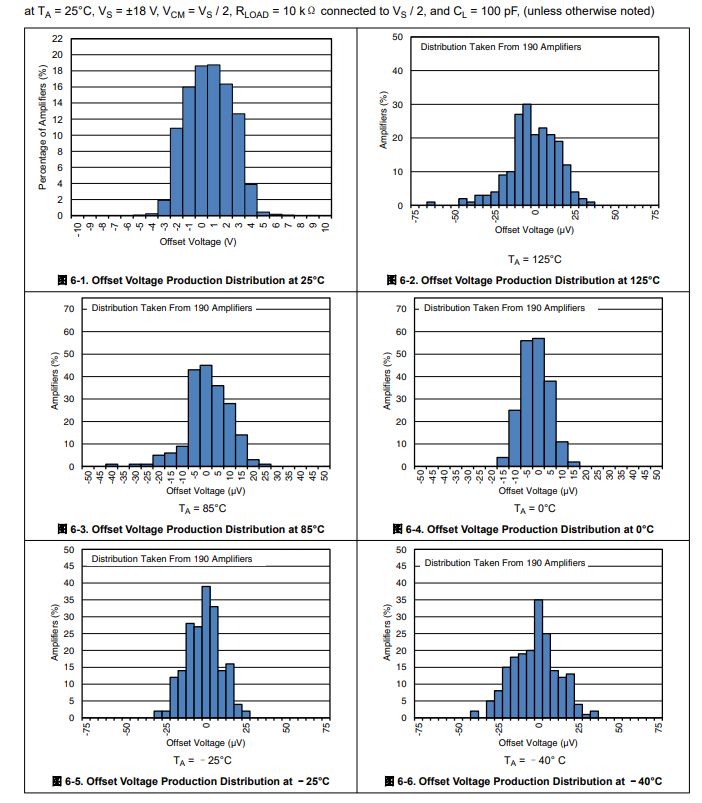

典型特性

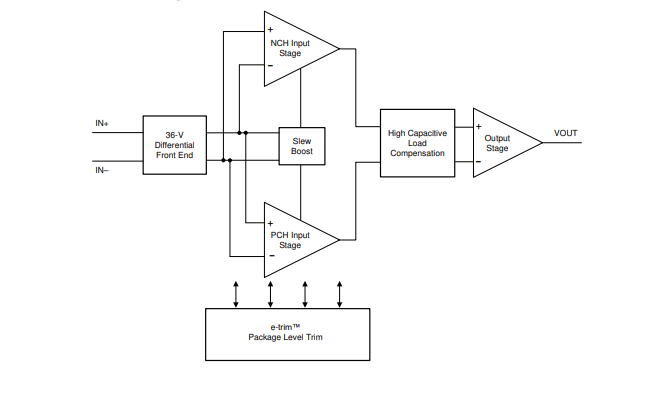

功能方框圖

應用
? 逆變器和電機控制
? 直流/直流轉換器
? 車載充電器 (OBC) 和無線充電器
? 電池管理系統 (BMS)
