OPAx197 系列（OPA197、OPA2197 和 OPA4197）是新一代 36V 運算放大器。

數據手冊：*附件：OPA4197 四路、36V、精密軌到軌輸入-輸出、低失調電壓運算放大器技術手冊.pdf

這些器件具有出色的直流精度和交流性能，包括軌至軌輸入/輸出、低偏移（典型值為 ±25μV）、低溫漂（典型值為 ±0.25μV/°C）和 10MHz 帶寬。

OPAx196 擁有 擁有諸多獨一無二的特性，例如電源軌的差分輸入電壓范圍、高輸出電流 (±65mA)、高達 1nF 的高容性負載驅動以及高轉換率 (20V/μs)，是穩健耐用的高性能運算放大器，適用于各種高壓工業 應用。

OPA197 系列運算放大器采用標準封裝，在 -40°C 至 +125°C 的額定溫度范圍內工作。

特性
? 低失調電壓：±100μV（最大值）
? 低失調電壓溫漂：±2.5μV/°C（最大值）
? 低噪聲：1kHz 時為 5.5nV/√Hz
? 高共模抑制：120dB（最小值）
? 低偏置電流：±5pA（典型值）
? 軌到軌輸入和輸出
? 高帶寬：10MHz GBW
? 高壓擺率：20V/μs
? 低靜態電流：每個放大器 1mA（典型值）
? 寬電源電壓范圍：±2.25V 至 ±18V，+4.5V 至
+36V
? 已過濾電磁干擾 (EMI) 和射頻干擾 (RFI) 的輸入
? 電源軌的差分輸入電壓范圍
? 高容性負載驅動能力：1nF
? 行業標準封裝：
– SOIC-8、SOT-5 和 VSSOP-8 單體封裝
– SOIC-8 和 VSSOP-8 雙列封裝
– 四通道電源版本采用 SOIC-14 和 TSSOP-14 封裝

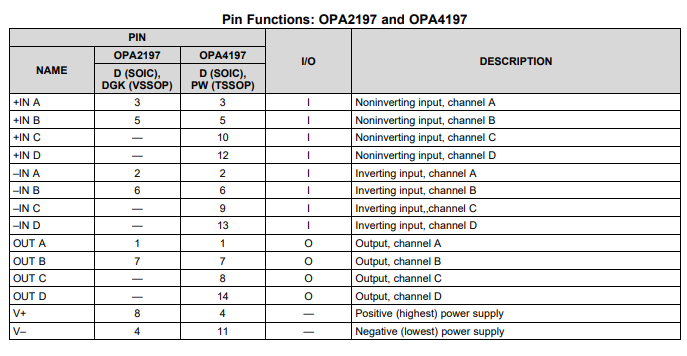

引腳功能和配置

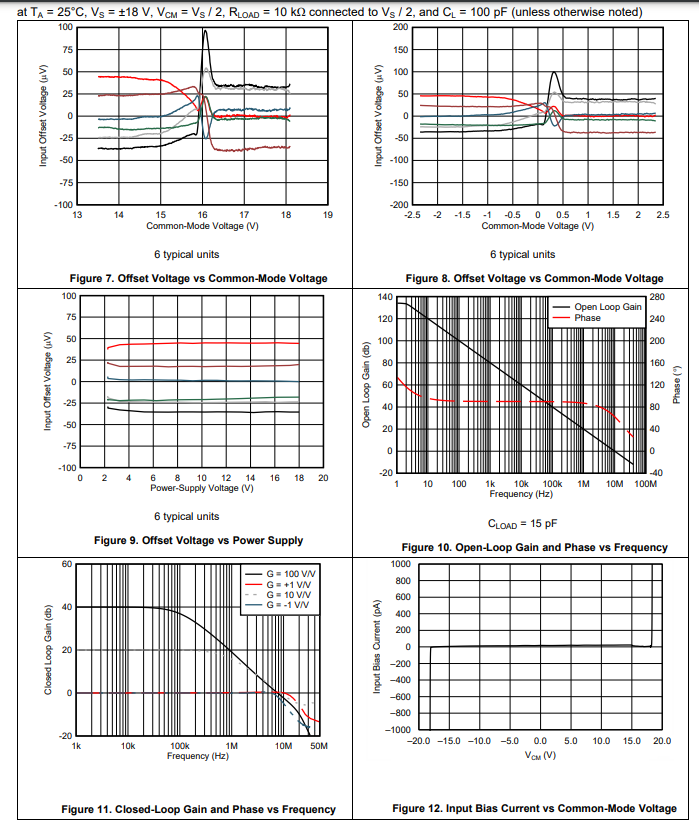

典型特性

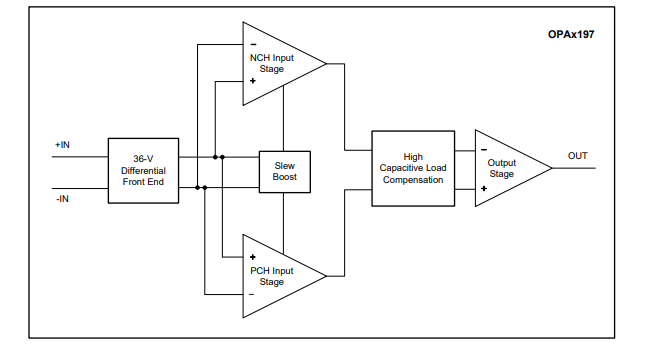

功能方框圖

應用
? 多路復用數據采集系統
? 測試和測量設備
? 高分辨率模數轉換器 (ADC) 驅動器放大器
? SAR ADC 基準緩沖器
? 可編程邏輯控制器
? 高側和低側電流檢測
? 高精度比較器
