OPAx991-Q1 系列（OPA991-Q1、OPA2991-Q1 和 OPA4991-Q1）是面向汽車應用的高電壓 (40V) 通用運算放大器系列。這些器件具有出色的直流精度和交流性能，包括軌到軌輸入或輸出、低失調電壓（典型值為 ±125μV）、低溫漂（典型值為 ±0.3μV/°C）、低噪聲（10.8nV/√Hz 和 1.8μVPP）和 4.5MHz 帶寬。

數據手冊：*附件：OPA2991-Q1 汽車類、雙路、40V、4.5MHz、低功耗運算放大器技術手冊.pdf

OPAx991-Q1 具有獨特功能，例如電源軌的差分和共模輸入電壓范圍、高輸出電流 (±75mA)、高壓擺率 (21V/μs) 和高容性負載驅動 (1nF)，是一款穩定可靠的高性能運算放大器，適用于高電壓汽車應用。

OPAx991-Q1 系列運算放大器采用標準封裝（如 SOT-23、SC70、SOIC、VSSOP 和 TSSOP），其額定工作溫度范圍為 –40°C 至 125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C 至 +125°C，TA
– 器件 HBM ESD 分類等級 2A
– 器件 CDM ESD 分類等級 C6
? 低失調電壓：±125μV
? 低失調電壓漂移：±0.3μV/°C
? 低噪聲：1kHz 時為 10.8nV/√Hz
? 高共模抑制：130dB
? 低偏置電流：±10pA
? 軌至軌輸入和輸出
? 高帶寬：4.5MHz GBW
? 高壓擺率：21V/μs
? 高容性負載驅動：1nF
? 支持多路復用器/比較器輸入
– 放大器以最高達到電源軌的差分輸入工作
– 放大器可用于開環中，也可用作比較器
? 低靜態電流：每個放大器 560μA
? 寬電源電壓：±1.35V 至 ±20V，2.7V 至 40V
? 強大的 EMIRR 性能

引腳功能和配置

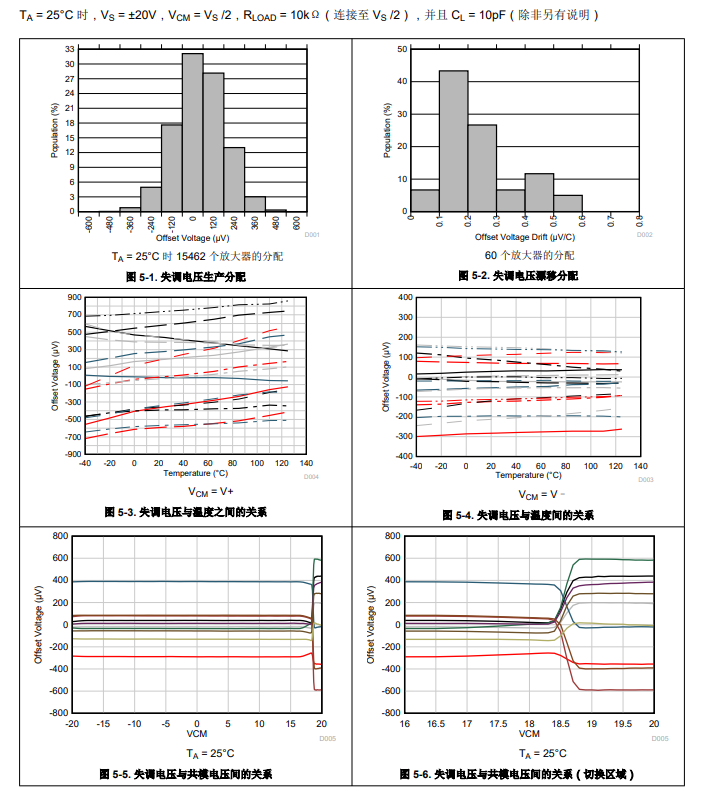

典型特性

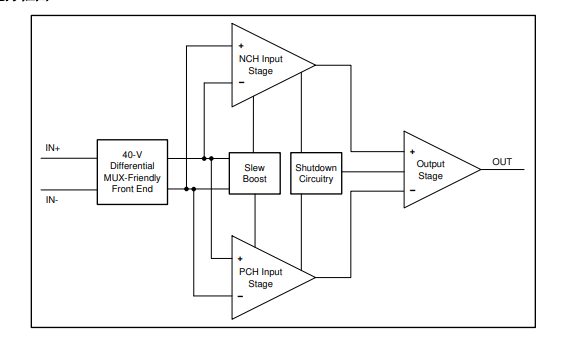

方框圖

特性說明
OPAx991-Q1 使用獨特的輸入架構來消除對輸入保護二極管的需求，但在瞬態情形下仍能提供可靠的輸入保護。

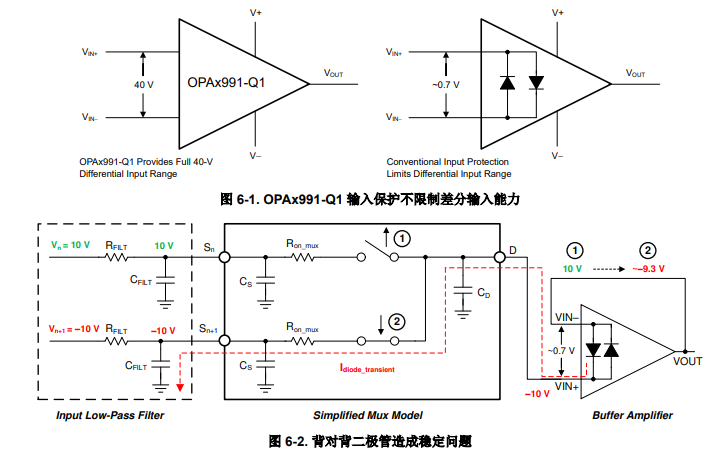

可以通過快速瞬態階躍響應來激活圖 6-1 中所示的常規輸入二極管保護方案，但由于存在交流電路徑，這將引入信號失真和穩定延時時間，如圖 6-2 所示。 對于低增益電路，這些快速斜向輸入信號前向偏置背對背二極管，這會導致輸入電流增加，進而使穩定時間延長。

OPAx991-Q1 系列運算放大器采用專利輸入保護架構，為高壓應用提供了真正的高阻抗差分輸入能力，不會引入額外的信號失真或延遲的穩定時間，因此該器件非常適合用于多通道、高開關輸入應用。OPAx991-Q1 允許最大差分?jǐn)[幅（運算放大器的反相和非反相引腳之間的電壓）高達 40V，使得該器件適合用作比較器或用于具有快速
斜向輸入信號的應用中，例如數據采集系統

應用
? 針對 AEC-Q100 1 級應用進行了優化
? 信息娛樂系統與儀表組
? 被動安全
? 車身電子裝置和照明
? 混合動力汽車/電動汽車逆變器和電機控制
? 車載充電器 (OBC) 和無線充電器
? 動力總成電流傳感器
? 高級駕駛輔助系統 (ADAS)
? 高側電流感應
