有經驗的工程師都知道，在元器件選型PK時，能夠勝出的好料往往不是在某個特性上追求極致、“一騎絕塵”的產品，而是那些能夠從實際應用出發，兼顧多方面設計要求的“平衡大師”。這樣的法則，對于連接器產品也不例外。

大家都知道，連接器產品選型時需要綜合考量很多參數指標，其中可靠性和外形尺寸是兩個關鍵要素：前者可以確保連接器在惡劣環境下更持久地工作，后者則可以在日趨復雜的電子系統開發中為設計者帶來更大的靈活性。

而不幸的是，在連接器產品設計時，這兩者往往是不可兼得的。這很好理解，想要實現高可靠性，連接器通常需要采用更大的間距以及額外的優化措施，這與小型化的目標是相互制約的。

不過，如果具體到特定的應用場景，我們會發現，真實的設計需求不一定是非此即彼的單選題，而是“既要又要”的多選題。這時，誰能夠找準市場定位，做好可靠性和外形尺寸兩者之間的平衡，設計出針對性的產品，無疑就會在競爭中脫穎而出。

既可靠又小巧的Kontrol連接器

來自Harwin的Kontrol系列板對板連接器，就是這樣的產品。這些具有緊湊1.27mm間距的耐用型連接器廣泛適用于工業和嵌入式領域更為苛刻的高質量板對板和線對板連接。

之所以要打造Kontrol系列連接器，是因?yàn)镠arwin敏銳地觀察到，工業市場電子產品對于更可靠互連解決方案的需求日趨旺盛，而為消費級產品而設計的小型化連接器顯然無法滿足這樣的設計要求。另一方面，此類應用中大都不需要采用更大間距以支持更大載流能力。這就使得以1.27mm緊湊間距替代傳統耐用型連接器2.54mm間距，打造一款介于高端高可靠產品和通用消費級產品之間、滿足豐富的“中端”應用場景的連接器，成為了一件十分必要的事情。Kontrol系列板對板連接器由此應運而生。

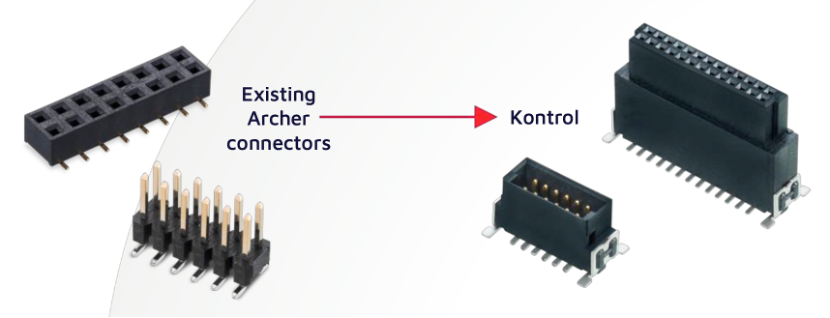

圖：Kontrol系列與以往板對板連接器相比具有顯著的小型化優勢（圖源：Harwin）

這樣的產品定位決定了Kontrol系列板對板連接器自誕生之日起，就有兩個鮮明的特點：一方面，其與Harwin以往的高可靠、高耐用型板對板連接器（如2.54mm間距的Archer系列連接器），具有更顯著的小型化優勢；另一方面，Kontrol系列連接器又傳承了Harwin高端高可靠性連接器的技術“基因”，與標準排針和插座產品相比，更勝一籌。

具體來講，Kontrol系列板對板連接器在高可靠性方面的優化設計體現在三個方面：

首先，在觸點設計上，Kontrol系列連接器采用磷青銅觸點，接觸區域鍍金，可以提供優異的電氣連接特性。同時，母連接器的長雙梁設計增強了連接的穩固性，觸點前邊緣的倒角設計，增強了配接時在各個方向上的容錯性，即使傾斜插接也沒問題。此外，Kontrol系列的雙排連接器還可以容許在X軸和Y軸上較大的配接錯位——X軸0.047mm（2°）及Y軸0.043mm（5°）——進一步增強了連接器使用中的穩健性和可靠性。

圖：Kontrol系列觸點設計具有出色的可靠性和容錯性（圖源：Harwin）

其次，在外殼設計上，Kontrol系列采用了完全護罩式的設計，可有效保護觸點，并能夠承受振動產生的橫向力和扭曲力。外殼護罩還采用了極化設計，以防止錯配，且有助于在空間受限的條件下進行盲插操作。高溫LCP材料的成型外殼，符合UL94V-0規范，可提供設計所需的安全性。

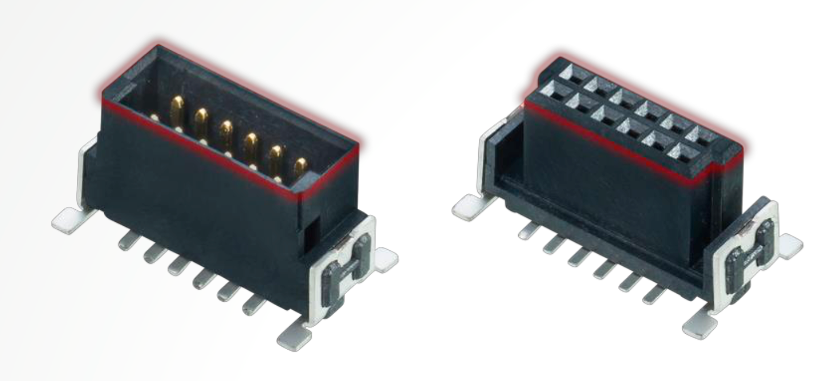

圖：Kontrol系列外殼采用完全護罩和極化設計（圖源：Harwin）

再有，在PCB裝配方面，Kontrol系列設計有緊固焊盤和定位銷，同時鍍錫的PCB焊尾也增強了連接器的可焊性，可以確保連接器與PCB之間更大的保持力，也有利于防止連接器在SMT工藝中發生位移。

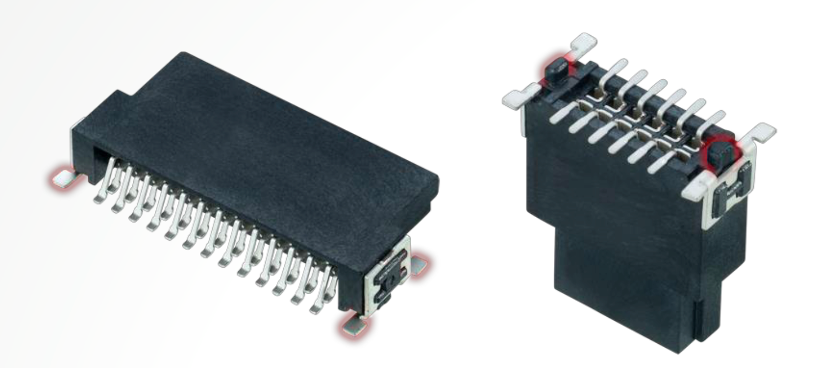

圖：緊固焊盤和定位銷為Kontrol連接器與PCB之間提供更大的保持力（圖源：Harwin）

不難看出，Kontrol連接器的上述可靠性設計優化，加之1.27mm間距帶來的小型化優勢，使其為工業和嵌入式應用提供了一種兼具耐用性和靈活性的互連解決方案，這也充分得到了市場的認可。

延續成功：Kontrol單排連接器

特別值得一提的是，Kontrol系列連接器并未停止發展的腳步，在初代雙排連接器的基礎上，新近又推出了外形更為“纖細”的單排連接器，滿足更加小型化、多樣性的設計需求。

新的單排連接器具有與現有Kontrol系列相同的高性能和高可靠性，其采用高溫UL 94V-0外殼和銅合金觸點，每個觸點額定電流可高至1.2A，觸點電阻為25mΩ；它們支持多達500次的插拔操作，具有很寬的工作溫度范圍（板對板連接器為-55℃至+125℃，線對板和線對線連接器為-20℃至105℃），并可承受20G的振動長達12小時。

單排連接器同樣采用了全護罩式設計、防錯配的極化設計，以及緊固焊盤和定位銷，同時也可以容許較大的配接錯位——X軸方向?yàn)?.075mm（3.1°），Y軸方向?yàn)?.05mm（4.3°）。其鎖定設計還可實現免工具的插拔。

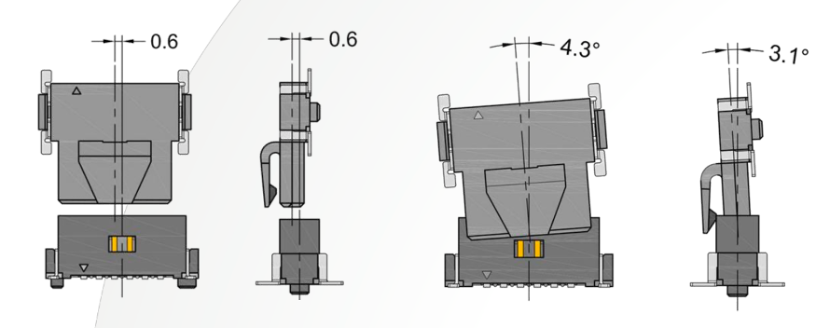

圖：Kontrol單排連接器可以容許較大的配接錯位（圖源：Harwin）

單排Kontrol連接器的產品組合也十分豐富，目前包括21種SMT連接器和28種雙端電纜組件，有2、3、4、6、8、10和12引腳配置可選，大大方便開發者在各種工業應用中實現堅固靈活的連接。

本文小結

工業和嵌入式應用對于高可靠性和靈活的小型化互連解決方案的需求，為新一代板對板連接器的發展指明了方向。

Harwin將高可靠性連接器設計開發上的專業經驗，與小型化的設計需求相結合，成功打造出了具有精準市場定位的Kontrol系列雙排板對板連接器，并延續這一成功，推出了更為靈活、耐用的單排產品，可謂是工業板對板連接器中不容小覷的新勢力！
