DH16系列新品

凌科DH16系列是今年初發布的一款高防護等級的全金屬外殼工業級連接器新品，具備如下特點：

①IP68/IPX9K旗艦級防水；

②耐高低溫（-40℃~+85℃），鹽霧測試≥72H；

③新增止退結構，更牢靠；

④遠超常規標準的2000次插拔測試；

⑤模塊化組裝設計。

因而非常契合高振動應用場景和嚴酷涉水環境，深受市場歡迎。為便于用戶更好地使用該款工業級連接器。現為大家分享其安裝流程。

01

拆解成品

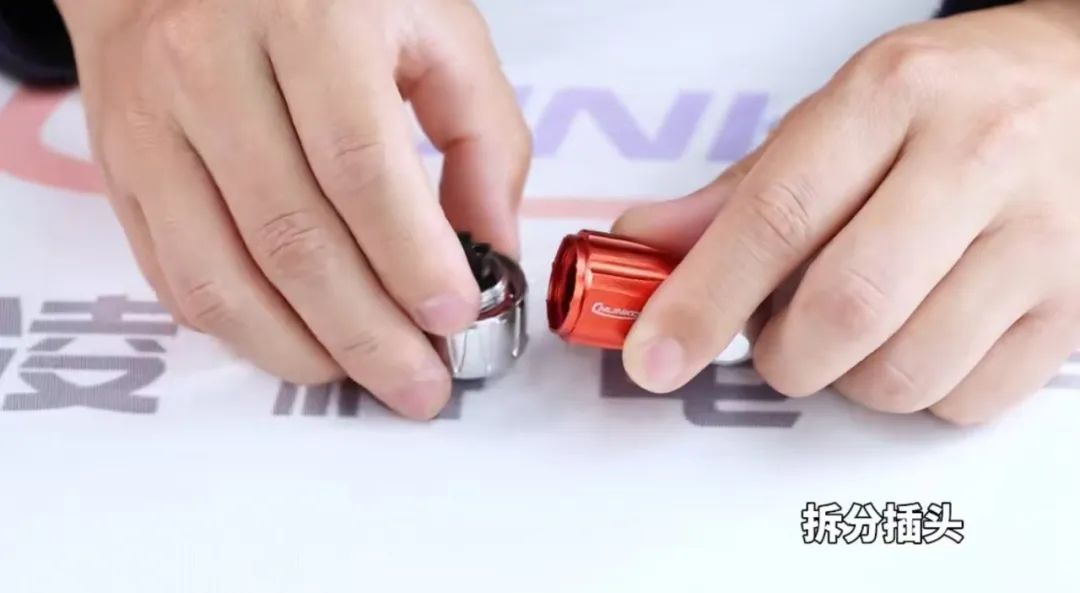

取出DH16系列連接器成品，對連接器的插頭先進行拆解：螺帽，外殼組合件，模塊組合件。

02

穿線接線

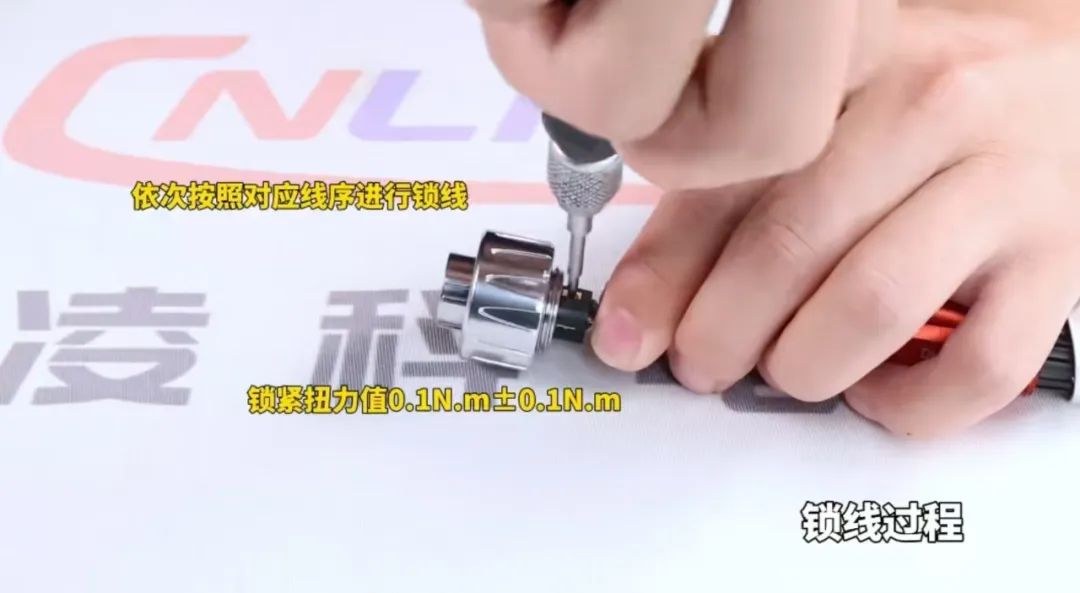

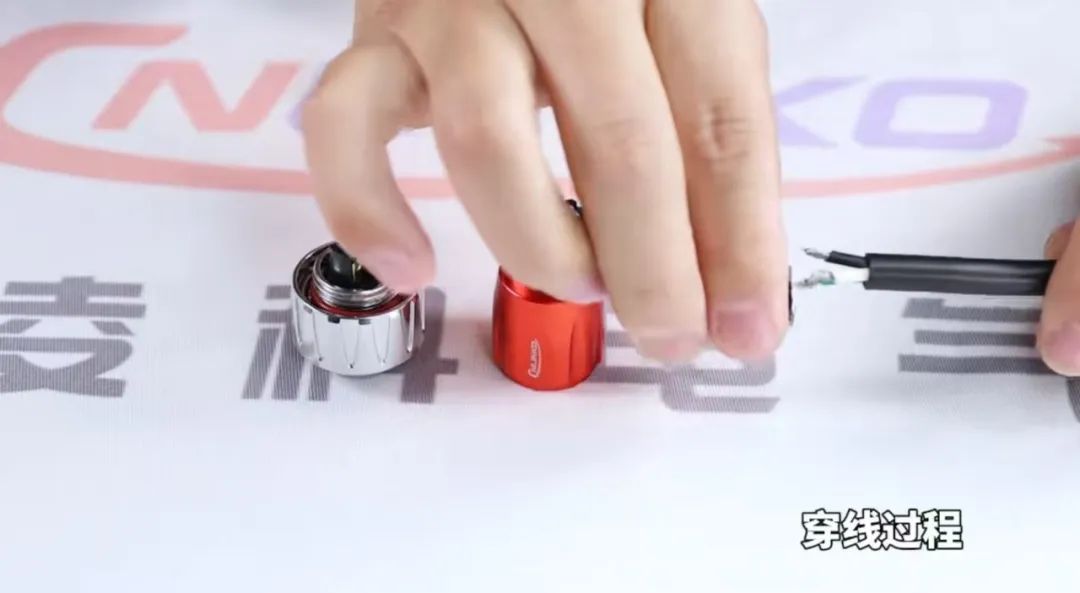

將線纜穿過螺帽，外殼組合件，然后直達模塊組合件的接線鎖螺絲處，用螺絲刀將對應的線纜擰緊上牢。

穿線

鎖線

03

組裝插頭

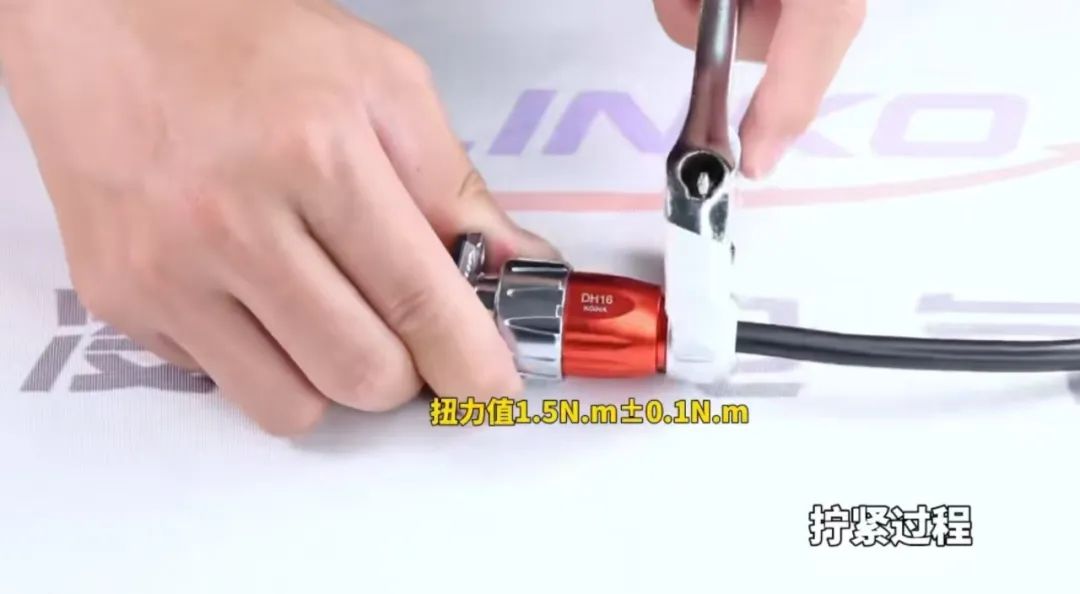

接好線后將插頭各組件依序再預裝好，然后就是擰緊固定，其中需要用到扳手輔助完成。

04

插座安裝

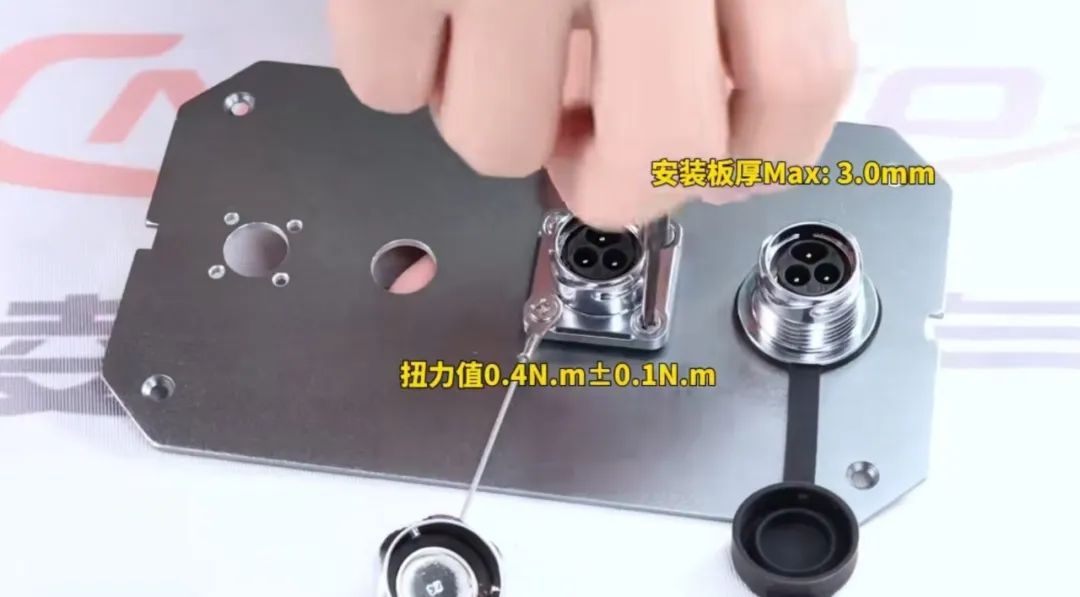

使用螺絲刀將插座固裝在設備面板上。

05

互連對裝

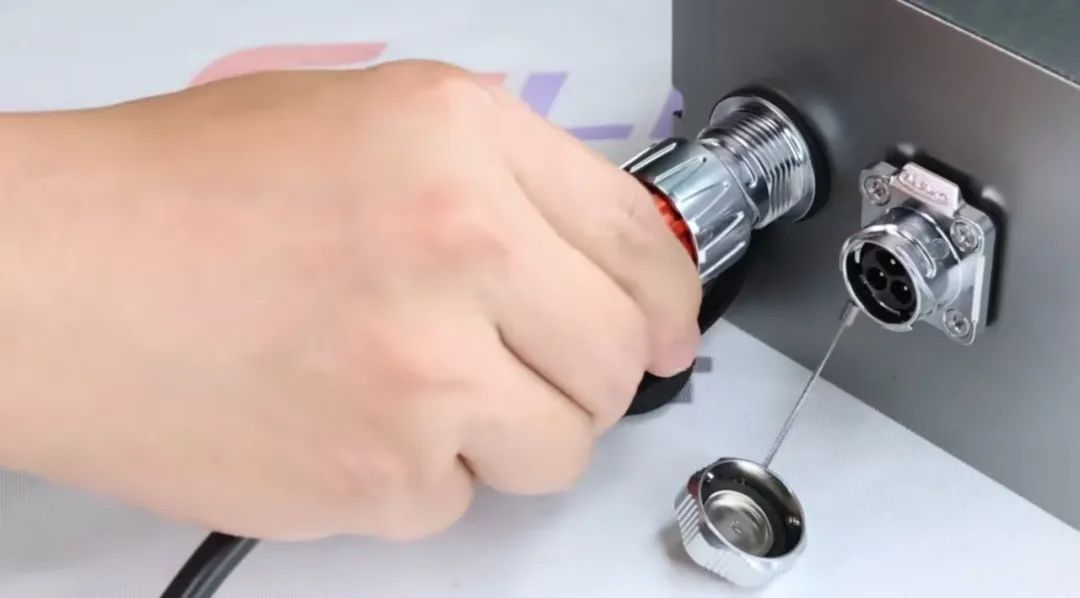

將插頭按照正確的插接方向旋轉連接，待旋緊牢固后，連接器的整個安裝過程即告完成。

06

線對線安裝

基本組裝過程一樣，最后線對線公母端對插連接鎖緊即可。

要注意在安裝過程的扭力不宜過大，建議：

①鎖線操作中，擰緊扭力值：0.1N·M±0.1N·M；

②插頭擰緊中，擰緊扭力值：1.5N·M±0.1N·M；

③單孔插座，安裝扭力值：1.3N·M±0.1N·M；

④四孔插座，安裝扭力值：0.4N·M±0.1N·M；
