【安裝教程】YU系列USB、Type-C工業級連接器安裝詳解
YU系列USB&Type-C連接器是凌科發布的一款高防腐多模塊配置的高速數據連接器，具備如下特點：
①含多種數據模塊配置，滿足多樣化訴求；
②工業級防護，水塵雙防；
③Type-C/USB3.0等可選，滿足各種高速傳輸需求；
④自帶線纜免接線，安裝更省心；
⑤高防腐、耐高低溫、抗UV同樣出色。
YU-USB&Type-C連接器
安裝流程介紹
01
安裝插座
該款產品的插座安裝相對簡單，只需將其安裝固牢在安裝面板上即可，其中需要用到扳手。要注意的是安裝面板板厚最大為3.0 mm，擰緊的扭力值保持在1.5±0.1N·m。

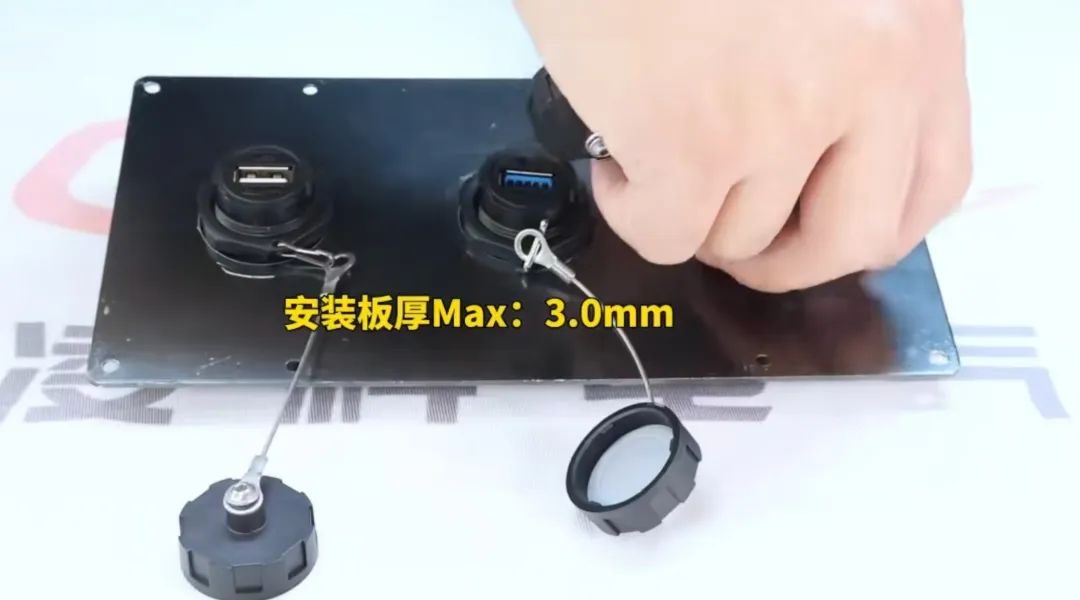

插座安裝

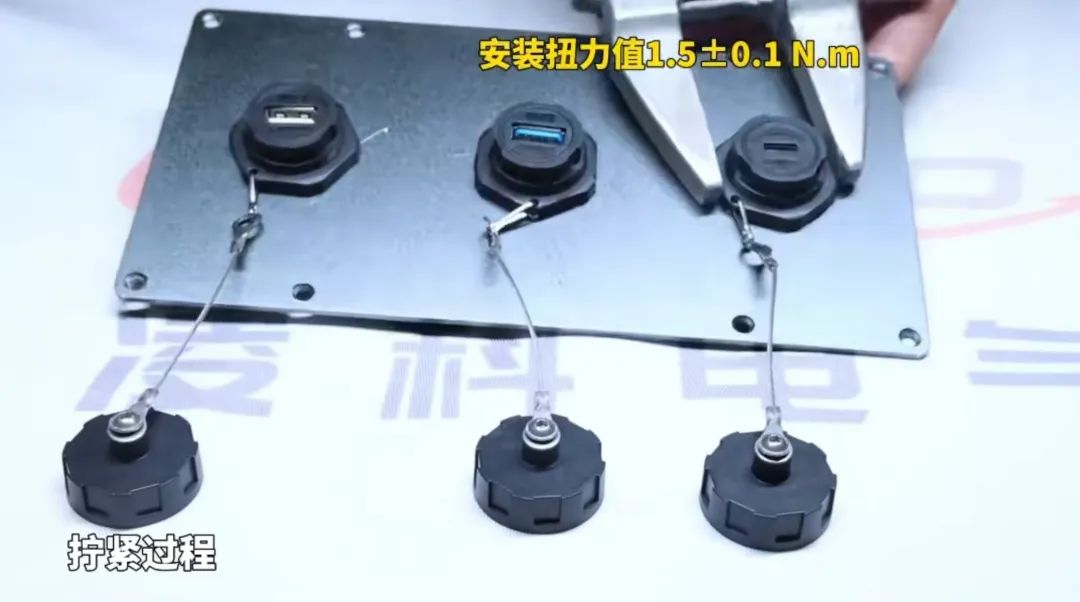

用扳手緊固插座
02
對插連接

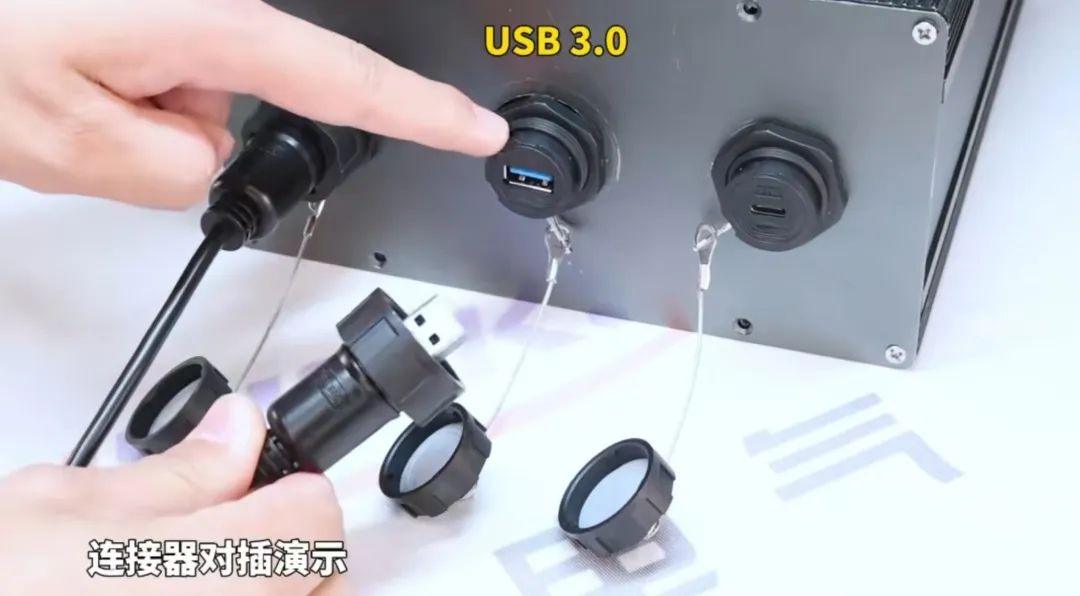

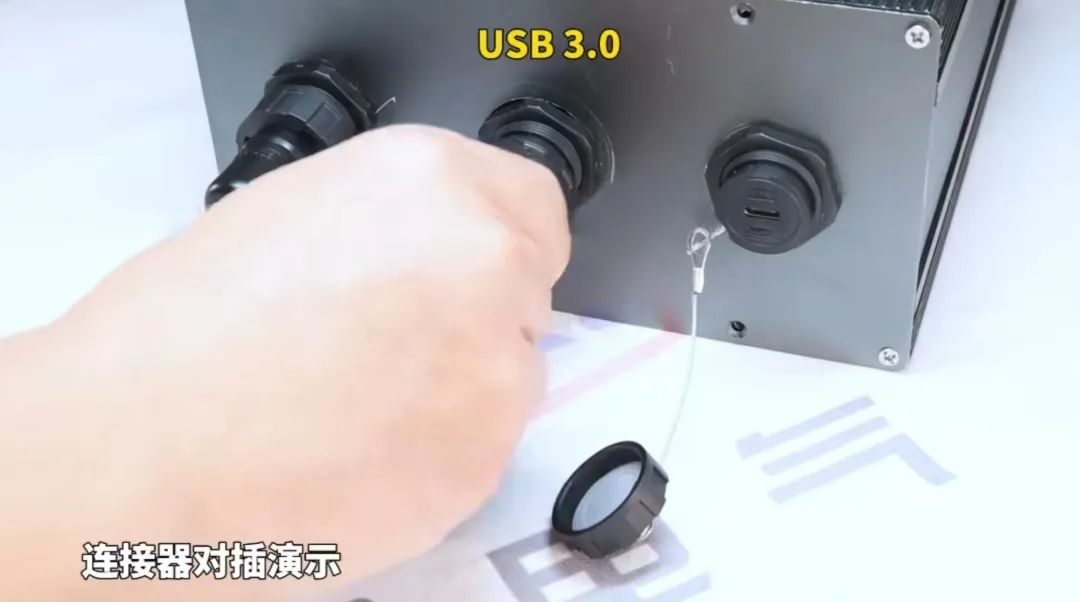

對插前，先檢查接口是否有異物，然后確認是否為同一USB版本，特別是存在同款多種USB版本的連接器時是很有必要的。最后就是順時針旋緊鎖定即可。
檢查接口版本以及是否內有異物
