【安裝教程】LP20系列USB工業級連接器安裝詳解
LP20-USB連接器
LP20系列USB連接器是凌科發布的一款高防護等級快捷插拔的高速數據連接器新品，具備如下特點：
①更小尺寸，適合有限空間安裝；
②IP68/IPX9K旗艦級防水；
③USB2.0/USB3.0可選，滿足高速傳輸需求；
④品質電纜組件，免接線，安裝更省心；
⑤按扣直插式連接設計，單手插拔更快捷。
01
安裝插座
該款產品的插座安裝相對簡單，只需將其安裝固牢在安裝面板上即可，其中四孔插座需要用到工具螺絲刀。要注意的是安裝面板板厚最大為3.0 mm，擰緊的扭力值保持在1.5±0.1N·m。

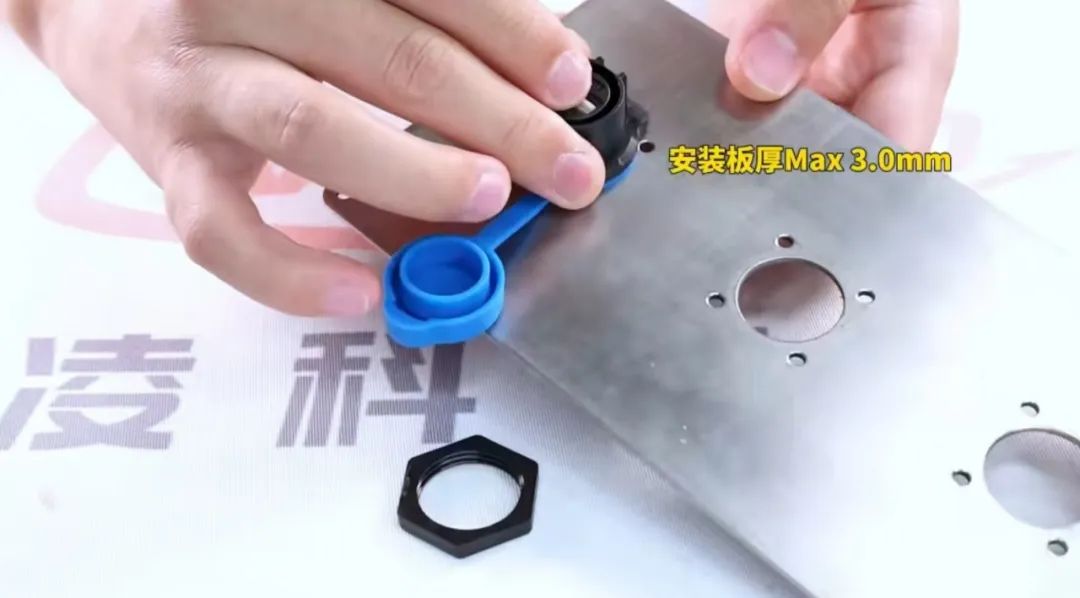

單孔插座安裝

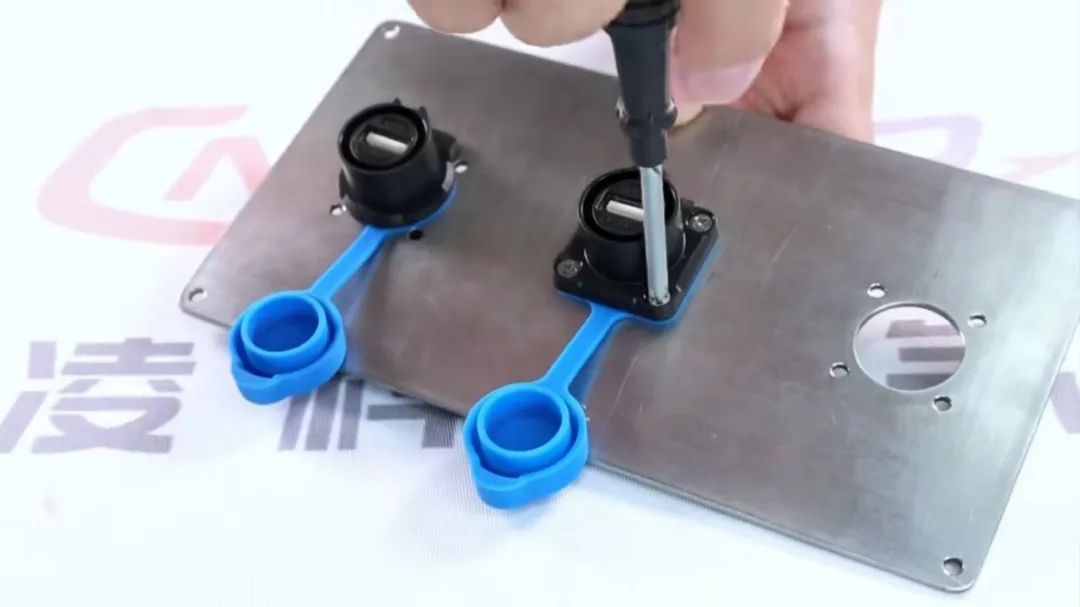

四孔插座安裝
02
對插連接
對插前，先檢查接口是否有異物，然后確認是否為同一USB版本，特別是存在同款多種USB版本的連接器時是很有必要的。最后就是插拔連接，當聽到“咔嚓”聲即表示連接鎖定了。

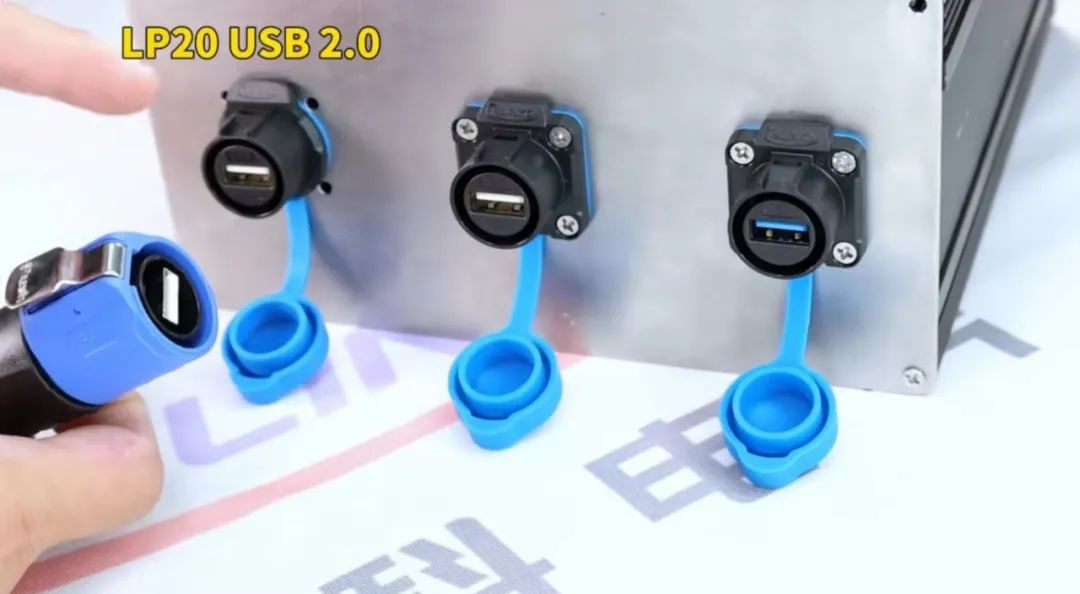

檢查接口版本以及是否內有異物

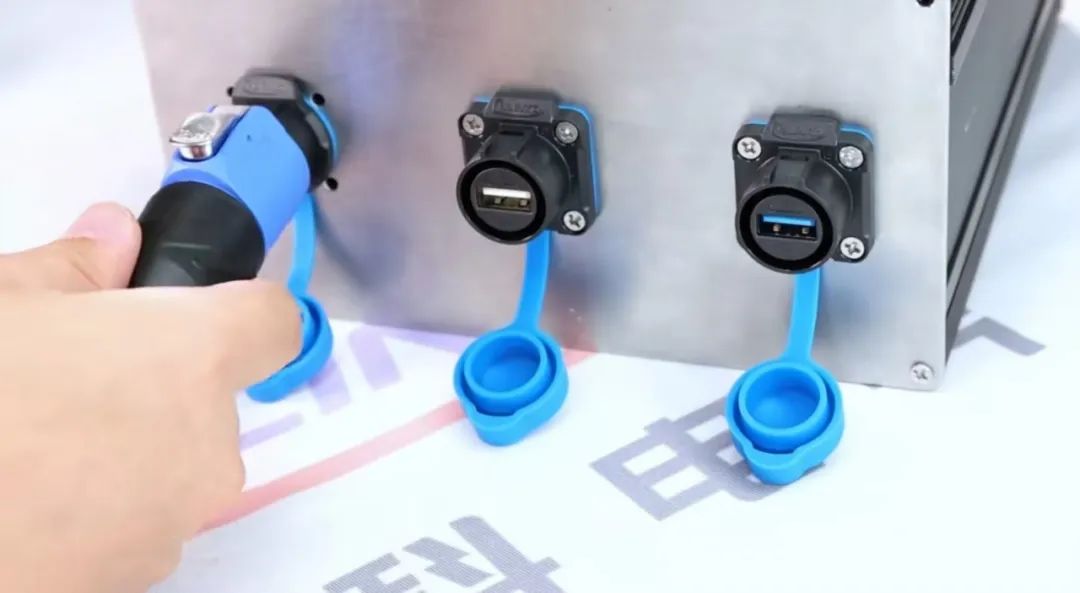

對插連接即可
