在智能汽車時代，電子系統的穩定性直接關乎行車安全與用戶體驗。面對復雜多變的電壓波動與系統故障，必須要確保關鍵模塊始終可靠運行。

聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK（股票代碼：688536）推出帶看門狗和手動復位功能的車規級低壓監控芯片TPV6820Q/TPV6823Q。產品已在車身控制模塊、汽車座艙、毫米波雷達、T-Box等多個領域得到廣泛應用。

01TPV6820Q/TPV6823Q產品優勢

系統快速上電

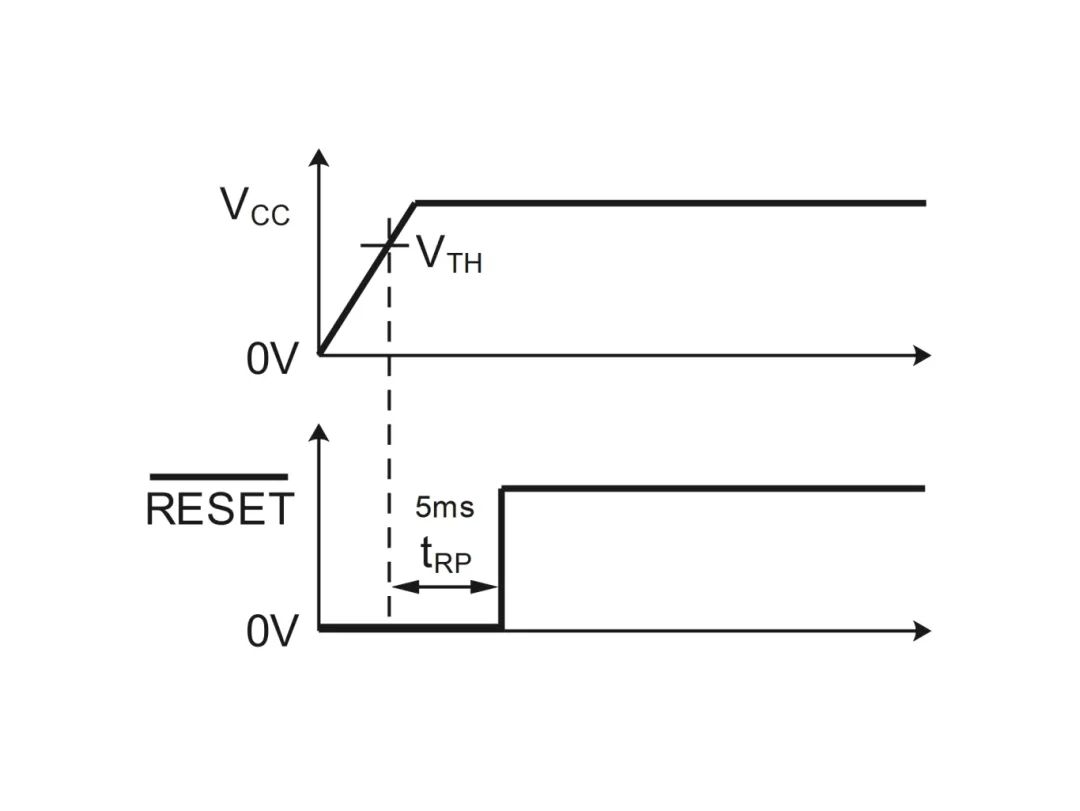

TPV6820Q最低支持5ms復位延時。在上電過程中，/RESET輸出低電平，直至輸入電壓超過Vth并經過復位延時（tRP）后，/RESET才輸出高電平，系統正常工作。5ms的復位延時有助于縮短系統上電復位時間。

高檢測精度

TPV6820Q/TPV6823Q在全溫-40°C至125°C，復位閾值的實測值和目標值比例范圍誤差小于1%。確保了高度精準的檢測性能。

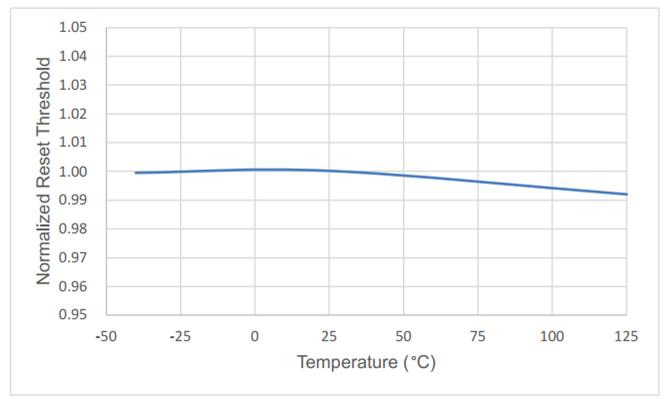

Normalized Reset Threshold vs. Temperature

時間參數靈活可選

TPV6820Q/TPV6823Q提供兩種復位延時時間和看門狗超時周期。

TPV6820Q：復位延時5ms，看門狗超時周期0.2s，專為快速響應需求而設計;

TPV6823Q：復位延時200ms，看門狗超時周期1.6s，適用于通用場景。

02TPV6820Q/TPV6823Q產品特性

?AEC-Q100 Grade 1：TA=-40°C至125°C

?5ms或200ms復位延時時間

?0.2s 或 1.6s看門狗超時周期

?手動復位

?推挽式低電平有效/RESET輸出

?低功耗：2.2μA

?保證輸出對 VCC=1V有效

?封裝：SOT23-5

03

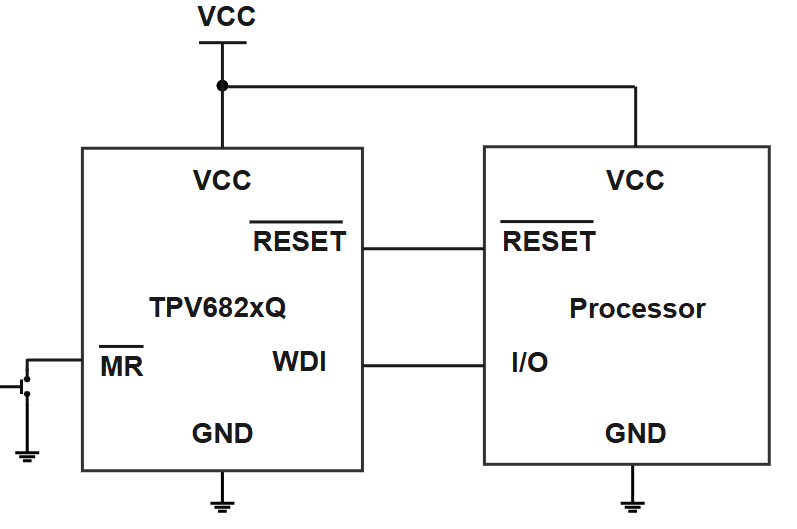

TPV6820Q/TPV6823Q典型應用

TPV6820Q/TPV6823Q提供多種復位方式。

供電電壓復位：當供電電壓VCC超過1V且低于復位閾值Vth時，/RESET輸出低電平，復位主控芯片。

手動復位：當手動復位輸入/MR輸入低電平時，/RESET輸出低電平，復位主控芯片。

看門狗復位：在看門狗超時周期內，主控未對看門狗輸入WDI發送喂狗信號，/RESET輸出低電平，復位主控芯片，有效防止系統失控。
