HMC342低噪聲放大器芯片技術手冊
概述
HMC342芯片是一款GaAs MMIC低噪聲放大器(LNA)，工作頻率范圍為13至25 GHz。 由于尺寸較小(2.14 mm2)，該芯片可輕松集成到多芯片模塊(MCM)中。 該芯片采用GaAs PHEMT工藝制造而成，采用3 V (41 mA)單個偏置電源時提供20 dB增益，噪聲系數為3.5 dB。 所有數據均采用50 ?測試夾具中的芯片測得，該夾具通過直徑為0.025 mm (1 mil)、最小長度0.31 mm (<12 mils)的焊線連接。
數據表：*附件：HMC342低噪聲放大器芯片技術手冊.pdf
應用
- 微波點對點無線電
- 毫米波點對點無線電
- VSAT 和 SATCOM
特性
- 噪聲系數： 3.5 dB
- 增益： 20 dB
- 單電源： +3V (36 mA)
- 小尺寸： 1.06 x 2.02 mm
框圖

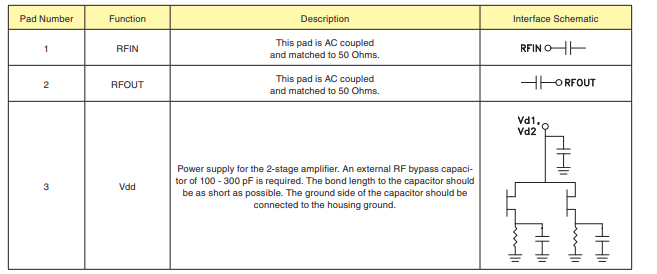

焊盤描述

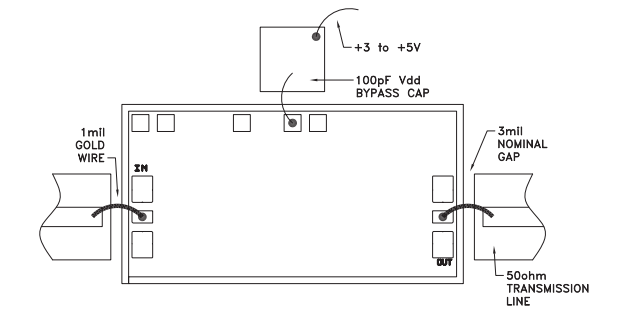

裝配圖

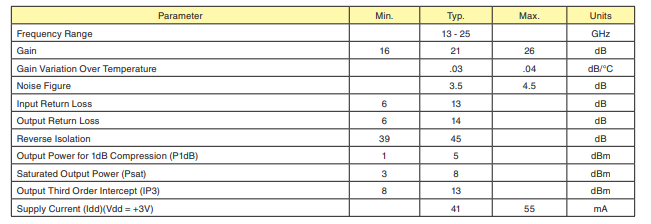

電氣規格
