OPA391、OPA2391 和 OPA4391 (OPAx391) 精密放大器器件具有高帶寬 (1MHz) 和超低靜態電流 (24μA) 的獨特組合。這些特性加上軌到軌輸入和輸出，使這些器件成為高增益、低功耗應用的理想選擇。10fA 的超低輸入偏置電流、僅 45μV 的失調電壓（最大值）和 1.2μV/°C 的溫漂有助于在具有嚴苛低功耗要求的比例式傳感器和電流分析傳感器前端中保持高精度。

數據手冊：*附件：OPA4391 四通道、微功耗、高速度功率比、低偏置電流 RRIO 精密運算放大器技術手冊.pdf

OPAx391 使用德州儀器 (TI) 專有的 e?trim? 運算放大器技術，實現了超低失調電壓和低輸入溫漂的獨特組合，無需任何輸入切換或自動置零技術。基于 CMOS 的技術平臺還采用現代、穩健的輸出級設計，可耐受高輸出電容，從而緩解典型低功耗放大器中常見的穩定性問題。

特性
? 低 IQ：24μA
? 增益帶寬積：1MHz
? 低輸入偏置電流：10fA
? 低失調電壓：±45μV（最大值）
? 低溫漂：±1.2μV/°C
? 低電源電壓運行范圍：1.7V 至 5.5V
? 輸入共模范圍超出電源軌 ±100mV
? 快速壓擺率：1V/μs
? 高負載電容驅動
? 高輸出電流驅動：60mA
? 軌到軌輸出
? EMI 和 RFI 已濾除的輸入
? 小型封裝選項：SC-70，DSBGA

引腳配置和功能

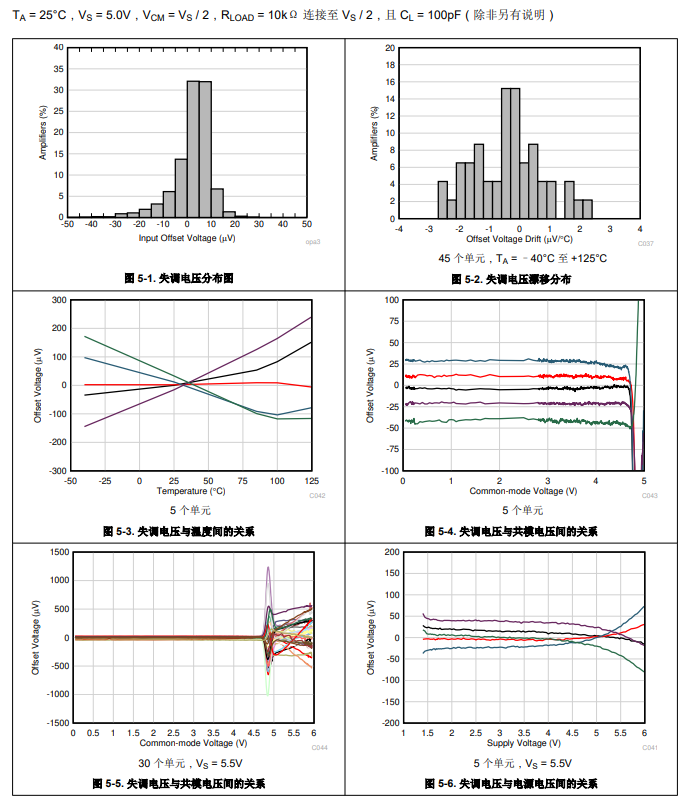

典型特性

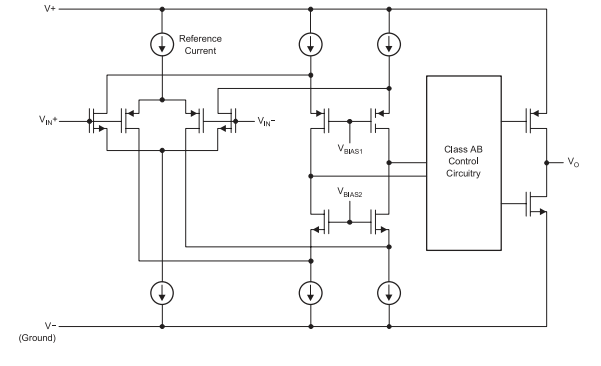

功能方框圖

應用
? 便攜式電子產品
? 流量變送器
? 血糖監測儀
? 過程分析（pH、氣體、力和濕度）
? 溫度變送器
? 壓力變送器
? 醫療傳感器貼片
? 樓宇自動化
? 可穿戴健身和活動監測儀
? 氣體檢測儀
? 模擬安防攝像機

典型應用

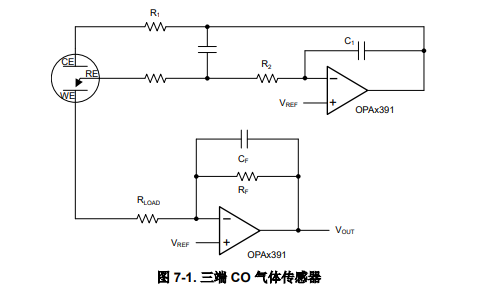

圖 7-1 顯示了一個與三端非偏置 CO 傳感器配合使用的簡單微功耗恒電位儀電路。該設計同樣適用于許多其他類型的三端氣體傳感器或電化學電池。基本傳感器具有三個電極：感應或工作電極 (WE)、計數器電極 (CE) 和參考電極 (RE)。電流在 CE 和 WE 之間流動，其大小與檢測到的濃度成正比。RE 監測內部參考點的電勢。對于非偏
置傳感器，必須通過調節 CE 上的偏置將 WE 和 RE 保持在相同的電勢。通過由 U1 形成的恒電位儀電路，伺服反饋操作會將 RE 引腳保持在由 VREF 設置的電勢。由于傳感器的大電容，R1 可保持穩定性。C1 和 R2 形成恒電位儀積分器并設置反饋時間常數。U2 形成跨阻放大器 (TIA)，以將產生的傳感器電流轉換為與之成正比的電壓。
