一、醫療用電，不容有失

在醫院里，每一臺電氣設備都像是守護生命的衛士，承擔著至關重要的使命。手術臺上，無影燈照亮生命的希望，各種精密的手術器械在醫生手中有條不紊地運作，每一個細微的動作都關乎著患者的生死存亡；重癥監護室內，生命支持設備如同一座堅固的堡壘，日夜守護著重癥患者的生命體征，一旦這些設備出現供電故障，患者的生命將岌岌可危 ?？梢哉f，醫院電氣設備對供電可靠性和安全性的要求，高到了近乎苛刻的程度。稍有差池，就可能引發難以挽回的后果。

據不完全統計，我國每年因醫院供電故障引發的醫療事故雖難以精確統計，但相關案例也時有發生。曾經，某知名醫院就因突發的短暫停電，導致正在進行手術的患者出現生命危險，雖然后來通過緊急備用電源恢復供電，但這起事件還是給患者和家屬帶來了巨大的痛苦和損失，也給醫院敲響了警鐘。因此，確保醫院供電的可靠性和安全性，是醫療行業永恒的主題。

在這樣的背景下，安科瑞醫用隔離電源系統應運而生，就像是一位身披鎧甲的勇士，為醫院的供電安全保駕護航。

曹華偉，男，現任職于安科瑞電氣股份有限公司

詢價/采購Tel:137/7441/3253

二、安科瑞醫用隔離電源系統是什么

安科瑞醫用隔離電源系統，是專門針對醫療 Ⅱ 類場所的供電需求而精心開發設計的。這里所說的醫療 Ⅱ 類場所，主要包括手術室、重癥監護室（ICU）、心臟監護室（CCU）等 ，這些地方對電源的安全性和可靠性有著極高的要求。

在醫療 Ⅱ 類場所中，許多電氣設備直接與患者的身體接觸，或者用于維持患者的生命。比如在手術過程中，手術刀、電凝器等設備直接作用于患者體內，而在重癥監護室，心臟起搏器、呼吸機等設備更是時刻維系著患者的生命。哪怕是極其微小的漏電或者短暫的斷電，都可能對患者造成無法挽回的傷害，引發嚴重的醫療事故。

安科瑞醫用隔離電源系統，嚴格遵循一系列相關標準，如 GB16895.24 - 2005《建筑物電氣裝置 第 7 - 710 部分：特殊裝置或場所的要求 醫療場所》、JGJ16 - 2016《民用建筑電氣設計規范》以及 JGJ312 - 2013《醫療建筑電氣設計規范》等。這些標準就像是一道道嚴格的關卡，確保了該系統在設計、生產和應用過程中的安全性和可靠性。

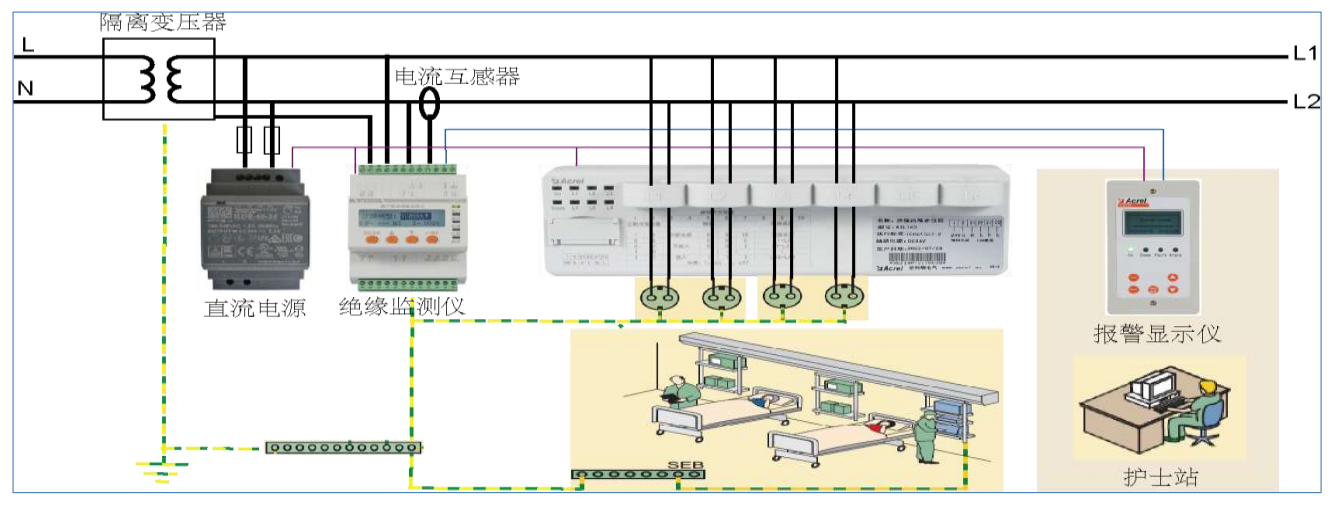

從原理上來說，該系統主要由醫用隔離變壓器、絕緣監測儀、電流互感器、外接報警顯示儀、測試信號發生器、絕緣故障定位儀和直流穩壓電源等部分組成 。醫用隔離變壓器就像是一道堅固的防線，將一次側和二次側繞組線圈的電流隔離開來，避免患者在接觸電氣設備時受到電擊的威脅。同時，它還能保證在接地故障的情況下，系統依然能夠持續穩定地運行。絕緣監測儀則像是一位不知疲倦的衛士，時刻監測著相線與大地之間的絕緣電阻。一旦阻值低于設定值，它就會立即發出報警提示，提醒工作人員及時處理，將隱患扼殺在搖籃之中。電流互感器的作用是將高電壓或大電流按比例變換成標準低電壓或標準小電流，實現測量儀表、保護設備及自動控制設備的標準化、小型化，同時隔開高電壓系統，保障人身和設備的安全。外接報警顯示儀負責發出配電柜內故障引發的警報，讓工作人員能夠第一時間察覺并采取措施。測試信號發生器在系統出現絕緣故障時，能及時產生測試信號，配合絕緣故障定位儀準確找出故障所在的回路。直流穩壓電源則為整個系統中的各種儀表提供穩定的直流 24V 電源，確保它們能夠正常工作 。

三、系統構成與原理詳解

（一）核心組件解析

安科瑞醫用隔離電源系統猶如一個精密的 “生命守護網”，由多個核心組件協同構成，每個組件都肩負著獨特而關鍵的使命 。

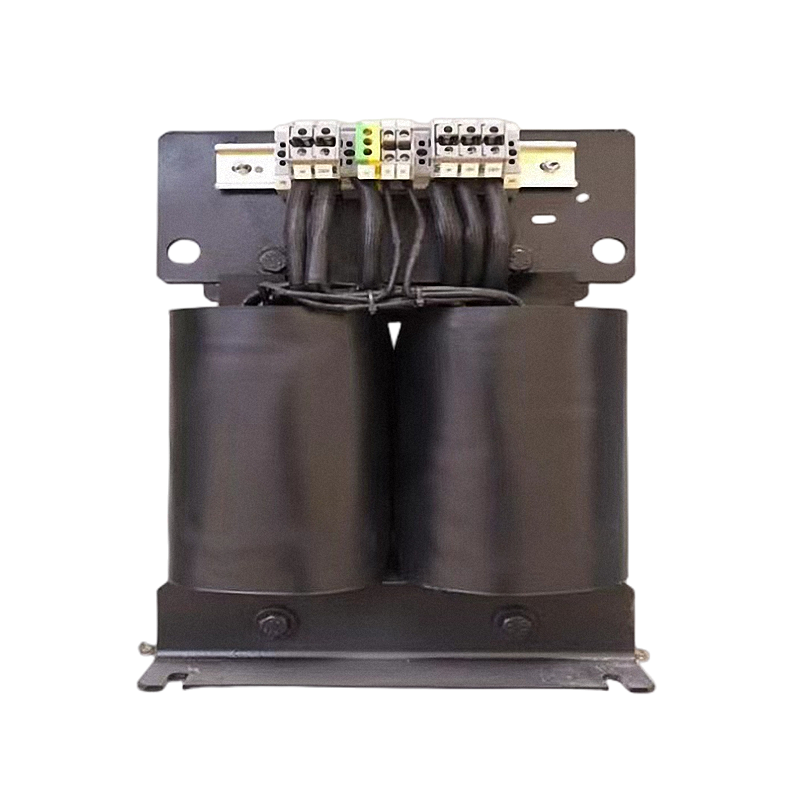

醫用隔離變壓器：作為系統的 “心臟”，它的作用舉足輕重。其輸入繞組與輸出繞組之間實現了電氣隔離，變比通常為 1：1 。這就好比在一次側和二次側之間筑起了一道堅固的屏障，有效地避免了患者在接觸電氣設備時因偶然同時觸及帶電體而遭受電擊的危險。在手術過程中，患者身體極為脆弱，任何微小的電流波動都可能帶來嚴重后果。醫用隔離變壓器能確保即使一次側出現電氣故障，二次側也能維持穩定的供電，保障手術設備的正常運行，守護患者的生命安全。此外，它還能保證在接地故障的情況下，系統依然能夠持續穩定地運行，為醫療設備提供不間斷的電力支持 。

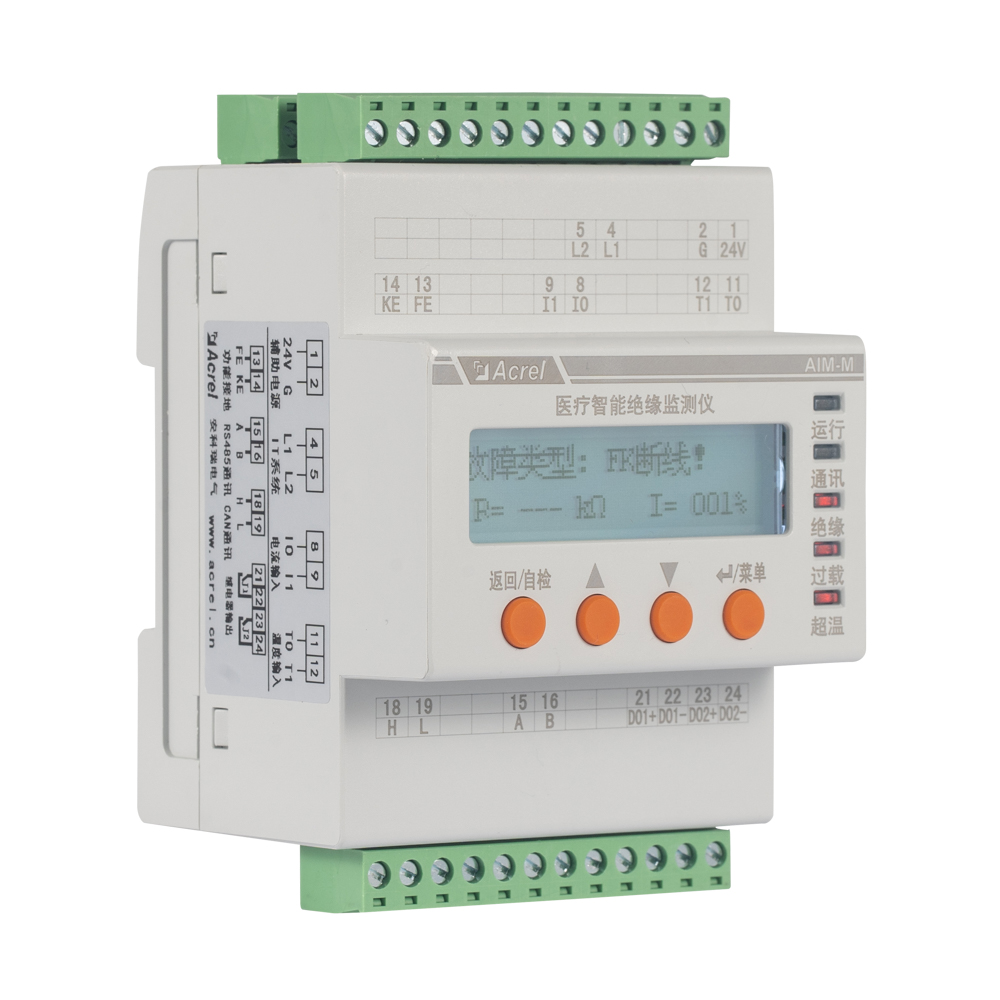

絕緣監測儀：堪稱系統的 “智能衛士”，時刻密切關注著相線與大地之間的絕緣電阻。它被巧妙地安裝于隔離變壓器二次側出線與大地之間，通過向系統中施加測量電流，精準地監測絕緣電阻的變化情況 。一旦阻值低于設定值，它便會迅速發出報警提示，如同吹響緊急集合的哨聲，提醒工作人員及時處理潛在的隱患。在重癥監護室，各種生命支持設備一刻也不能停止運轉，絕緣監測儀的存在，讓醫護人員能夠第一時間發現絕緣問題，及時采取措施，避免因漏電而導致設備故障，危及患者生命 。

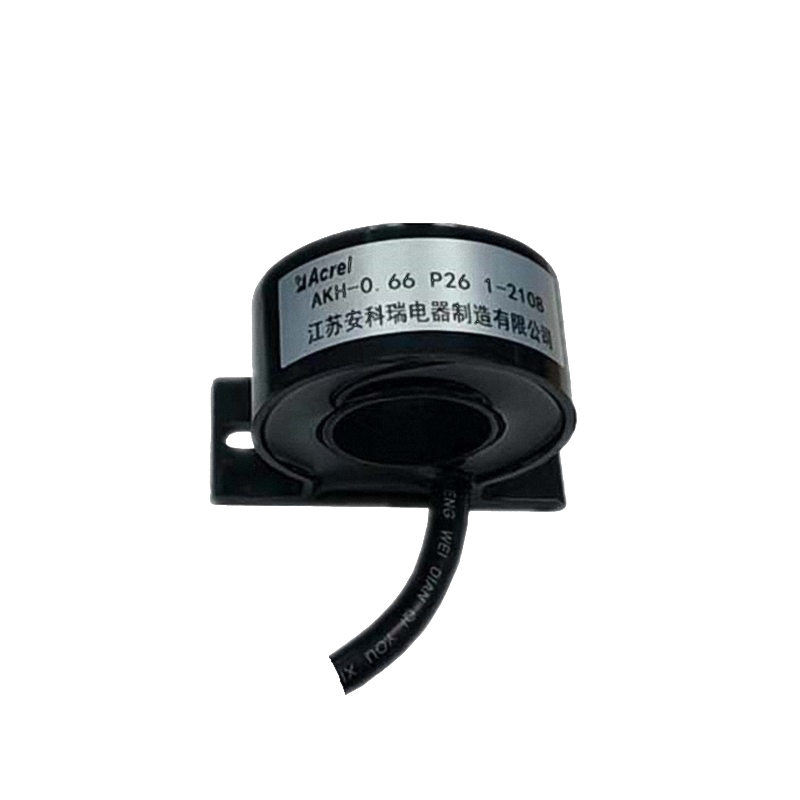

電流互感器：主要功能是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A 或 1A，均指額定值） ，以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。它就像是一個 “電流翻譯官”，把大電流或高電壓轉化為便于測量和處理的小電流或低電壓，讓各種監測和保護設備能夠更好地發揮作用。同時，它還能隔開高電壓系統，保障人身和設備的安全，為整個系統的穩定運行保駕護航 。

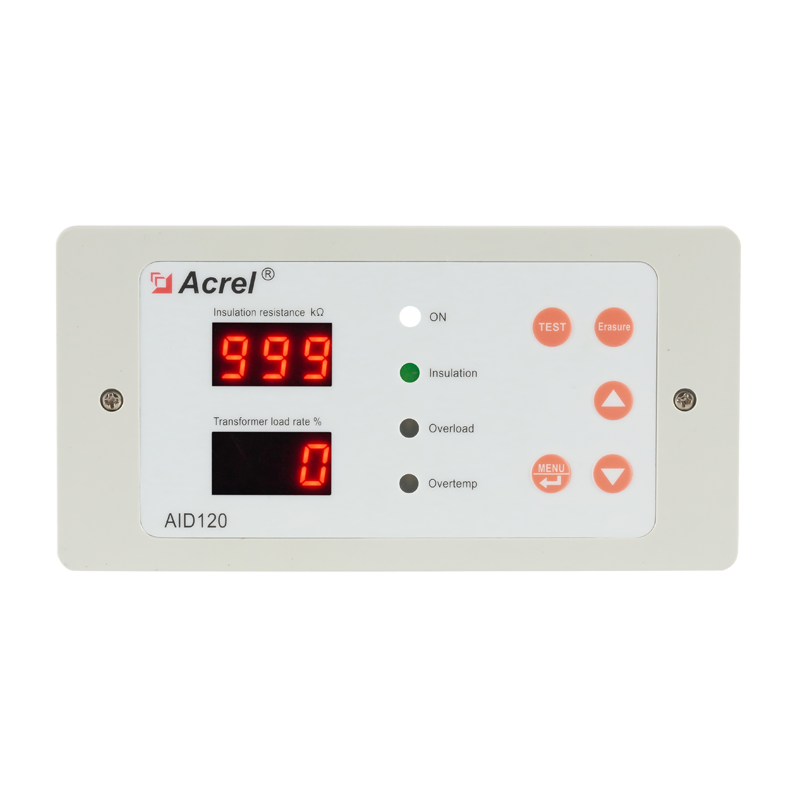

外接報警顯示儀：是系統的 “警報號角”，主要負責發出由配電柜內故障所引發的警報。當配電柜內出現異常情況時，它會立即發出醒目的聲光警報，讓工作人員能夠迅速察覺并及時查看和排除問題 。在醫院嘈雜的環境中，外接報警顯示儀的響亮警報聲和閃爍燈光，能第一時間吸引醫護人員的注意，確保故障得到及時處理，保障醫療設備的正常運行 。

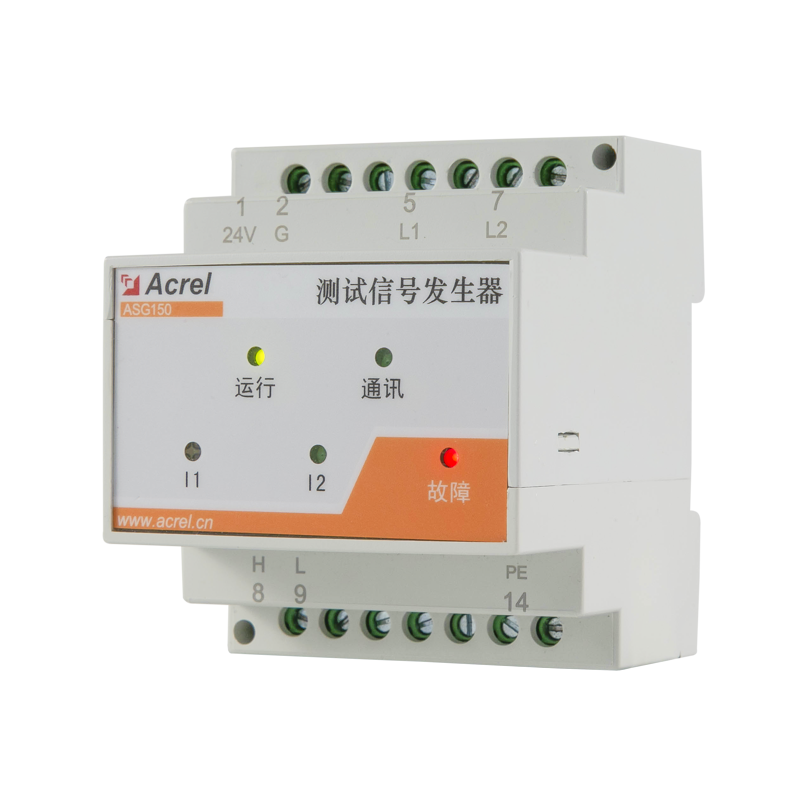

測試信號發生器：可實現特定測試信號的產生，當被監測的 IT 系統出現絕緣故障時，它能迅速啟動并產生測試信號，如同在黑暗中點亮一盞明燈，配合絕緣故障定位儀實現絕緣故障定位 。在復雜的醫療電氣系統中，一旦出現絕緣故障，要準確找到故障點并非易事。測試信號發生器的存在，為絕緣故障定位提供了關鍵的信號支持，大大提高了故障排查的效率 。

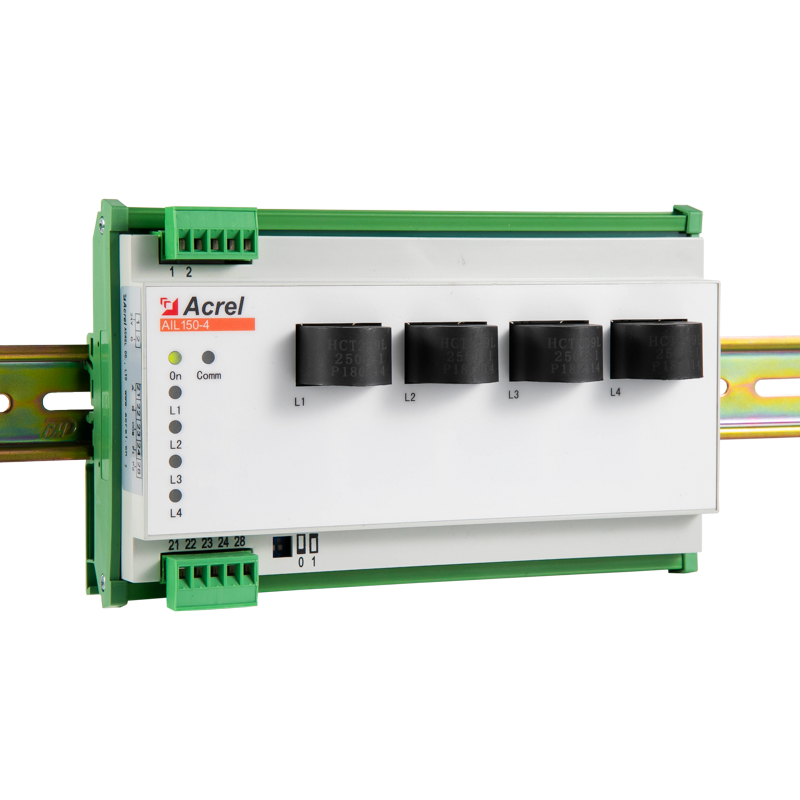

絕緣故障定位儀：采用內嵌互感器配合信號檢測電路，能夠精準檢測測試信號發生器注入系統中的信號，從而準確定位絕緣故障所在的回路 。它就像是一位經驗豐富的偵探，根據測試信號發生器提供的線索，在錯綜復雜的電氣回路中抽絲剝繭，快速找到絕緣故障的位置，為故障修復提供了準確的方向 。

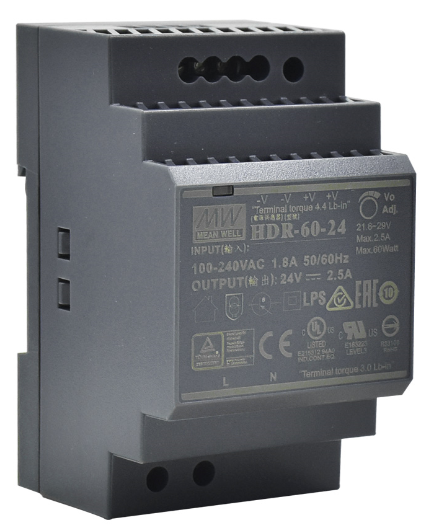

直流穩壓電源：作為系統的 “能量補給站”，可同時為醫用智能絕緣監測儀、測試信號發生器、絕緣故障定位儀和集中報警與顯示儀等儀表提供穩定的直流 24V 電源 。它確保了這些關鍵儀表能夠在穩定的電壓下正常工作，為整個系統的穩定運行提供了堅實的電力保障。如果把整個系統比作一個人體，那么直流穩壓電源就是維持各個器官正常運轉的能量源泉 。

（二）工作原理深度剖析

安科瑞醫用隔離電源系統的工作原理，蘊含著先進的電氣技術和對醫療安全的深刻理解 。簡單來說，它主要是通過隔離變壓器將 TN 系統轉化為 IT 系統，從而為醫療設備提供更加安全可靠的電源 。

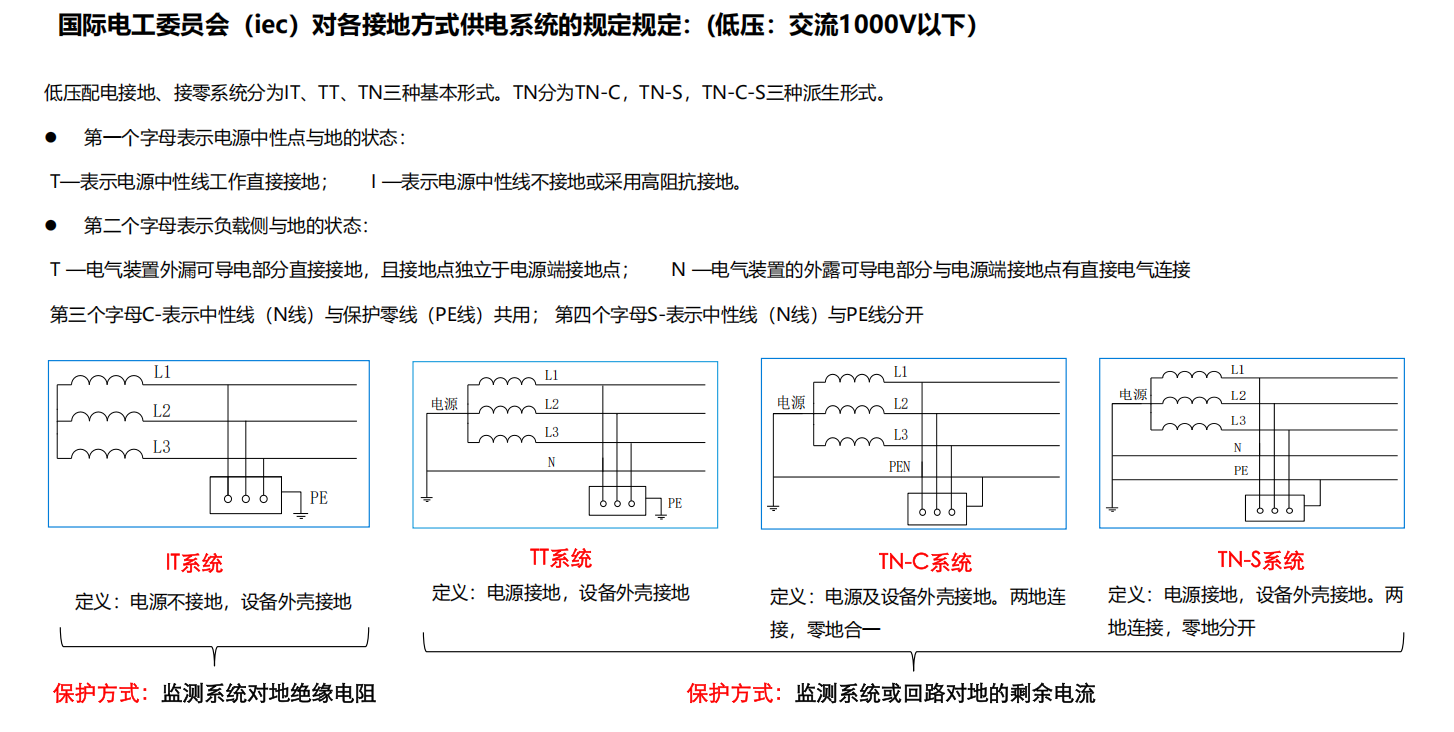

在 TN 系統中，電源的中性點是直接接地的，一旦發生接地故障，故障電流會迅速通過大地形成回路，可能會引發電擊事故，同時也可能導致斷路器等保護裝置動作，切斷電源，影響醫療設備的正常運行 。而 IT 系統則不同，其電源側沒有工作接地，或經過高阻抗接地，負載側電氣設備進行接地保護 。這樣一來，當系統發生一相接地故障時，由于沒有直接的接地回路，故障電流非常小，不足以引發電擊事故，也不會導致回路保護電器動作切斷電源，從而保證了供電的不間斷性 。

安科瑞醫用隔離電源系統中的絕緣監測儀，會實時監測系統的絕緣狀況 。當絕緣電阻下降到一定程度時，絕緣監測儀會立即發出報警信號，提醒工作人員及時檢查和處理 。同時，測試信號發生器會產生特定的測試信號，注入到系統中，絕緣故障定位儀則通過檢測這個信號，準確找出絕緣故障所在的回路 。工作人員可以根據這些信息，迅速采取措施，修復故障，確保系統的安全運行 。

四、優勢盡顯，保障醫療用電

安科瑞醫用隔離電源系統，憑借其卓越的性能和先進的技術，在醫療供電領域展現出了無可比擬的優勢，為醫療場所的安全用電提供了全方位、多層次的保障 。

（一）安全性大幅提升

在醫療過程中，患者的身體往往與各種電氣設備緊密相連，尤其是在手術和重癥監護等關鍵環節，患者的身體極為脆弱，對電流的敏感度極高。哪怕是極其微小的電流泄漏，都可能引發嚴重的微電擊事故，對患者的生命安全構成巨大威脅。據相關研究表明，當 10μA 的漏電流直接流過病人心臟時，就可能導致病人觸電身亡，這種在醫學上被稱為 “微電擊” 的事故，后果不堪設想 。

安科瑞醫用隔離電源系統通過隔離變壓器將 TN 系統轉化為 IT 系統，從根本上降低了觸電風險 。在 IT 系統中，電源中性點不接地或經過高阻抗接地，當發生單相接地故障時，故障電流僅為系統的泄漏電流，這個電流非常小，遠遠低于可能導致微電擊事故的電流閾值 。同時，絕緣監測儀會實時監測系統的絕緣狀況，一旦發現絕緣電阻下降到設定值以下，就會立即發出報警信號，提醒工作人員及時處理，有效避免了因漏電而引發的微電擊事故，為患者的生命安全構筑了一道堅固的防線 。

（二）供電連續性強

對于醫院的手術室、重癥監護室等重要場所來說，電力供應的連續性至關重要 。任何短暫的停電都可能導致生命支持設備停止運行，手術被迫中斷，給患者帶來無法挽回的損失。在一些心臟手術中，一旦手術設備突然斷電，心臟起搏器停止工作，患者的心臟可能會瞬間停止跳動，后果不堪設想 。

安科瑞醫用隔離電源系統在這方面表現出色 。當系統出現絕緣故障時，由于 IT 系統的特性，不會立即切斷電源，而是繼續保持供電 。這是因為在 IT 系統中，單相接地故障不會形成短路電流，不會導致斷路器等保護裝置動作 。同時，系統中的各種監測和報警設備會及時發出警報，通知工作人員盡快排查和修復故障，確保在故障處理期間醫療設備能夠持續穩定運行，為患者的救治爭取寶貴的時間 。

（三）實時監測與精準定位

安科瑞醫用隔離電源系統配備了先進的監測和定位設備，能夠實時監測系統的運行狀況，快速準確地定位故障回路 。絕緣監測儀會持續監測系統的絕緣電阻，一旦發現異常，就會立即發出報警信號 。同時，測試信號發生器會產生特定的測試信號，注入到系統中，絕緣故障定位儀則通過檢測這個信號，能夠在短時間內精準定位絕緣故障所在的回路 。

在醫院復雜的電氣系統中，快速定位故障回路對于及時修復故障、恢復正常供電至關重要 。以往，當電氣系統出現故障時，工作人員往往需要花費大量時間和精力去排查故障點，這不僅效率低下，還可能延誤患者的救治時機 。而安科瑞醫用隔離電源系統的實時監測和精準定位功能，大大提高了故障排查和修復的效率 。工作人員可以根據絕緣故障定位儀提供的準確信息，迅速找到故障回路，進行針對性的維修，確保系統能夠盡快恢復正常運行 。

五、實際應用案例展示

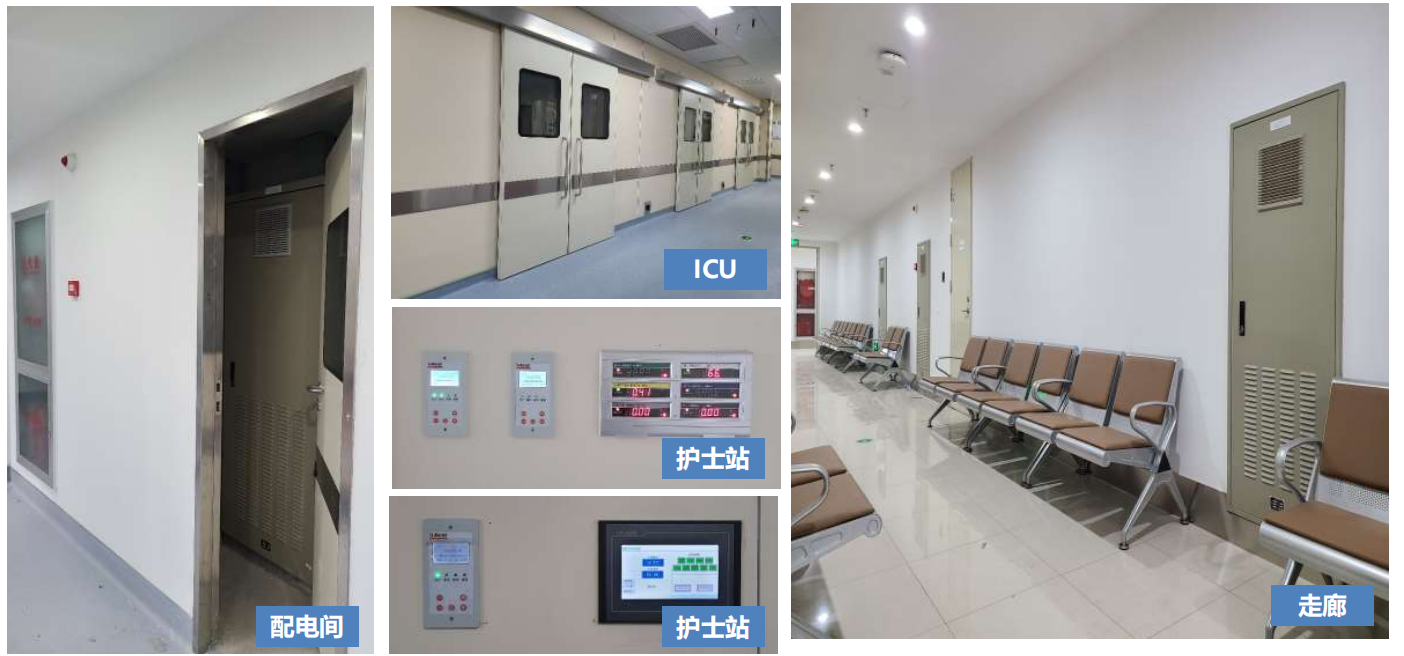

陜西省某醫院，作為一所集醫療、教學、科研、預防保健為一體的綜合性醫院，一直致力于為患者提供最優質的醫療服務 。在新院區項目中，其 ICU 區域采用了安科瑞醫用隔離電源系統，這一舉措為重癥患者的救治提供了堅實的電力保障 。

該醫院的 ICU 病房共有 [X] 張病床，是醫院醫療安全的重要科室，電力負荷為一級負荷 。這里的護理吊塔作為重要負載，對供配電系統的安全性和穩定性要求極高 。每個護理吊塔的功率約為 2kVA，醫院選擇了 8kVA 容量的隔離變壓器，同時為 4 臺醫用吊塔供電 。在選擇隔離變壓器進出線的斷路器時，充分考慮到隔離變壓器啟動時會產生較大的沖擊電流，可能導致斷路器斷開或閉合困難的問題，按照國標選擇了只有短路保護功能沒有過負荷保護功能的斷路器，且斷路器脫扣曲線為 D 型 。

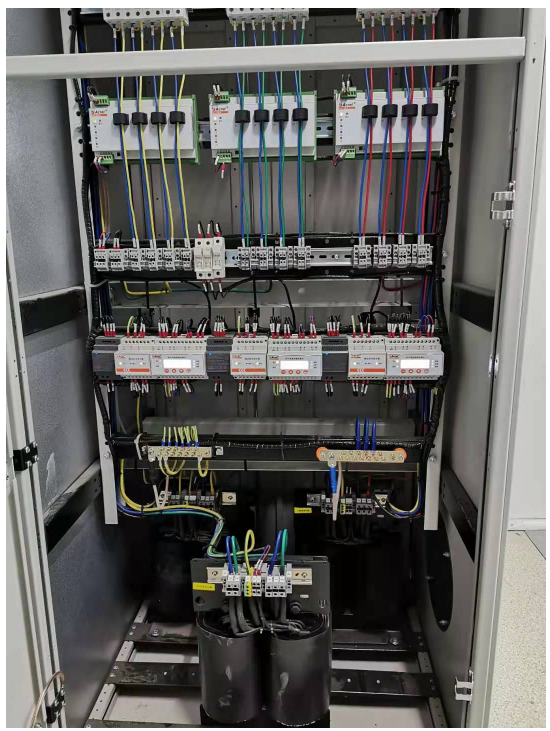

項目中使用了醫療隔離電源產品，包括 8kVA 的醫用單相隔離變壓器 AITR8000、絕緣監測儀 AIM-M200、保護型電流互感器 AKH-0.66P26、測試信號發生器 ASG100、絕緣故障定位儀 AIL100-4、電源模塊 HDR-60-24 以及報警顯示儀 AID150 等產品 。通過這些組件的協同工作，實現了將 TN 系統轉化為 IT 系統，并對系統的絕緣情況進行實時監測 。

在實際運行過程中，安科瑞醫用隔離電源系統表現出色 。有一次，絕緣監測儀突然發出報警信號，顯示系統的絕緣電阻下降到了設定值以下 。測試信號發生器迅速啟動，產生測試信號，絕緣故障定位儀則通過檢測這個信號，在短時間內精準定位到了絕緣故障所在的回路 。工作人員根據這些信息，迅速對故障回路進行了排查和修復，避免了因漏電而可能引發的嚴重后果 。整個過程中，醫療設備始終保持正常運行，沒有對患者的救治造成任何影響 。

此外，為了進一步確保電力供應的可靠性，醫院還在隔離電源柜前端加裝了 UPS 。這樣，在電力中斷時，UPS 能夠及時為關鍵負載提供電力，保證了醫療設備的持續運行 。

六、產品清單列表

七、總結與展望

安科瑞醫用隔離電源系統，憑借其卓越的安全性、強大的供電連續性保障能力以及先進的實時監測和精準定位功能，無疑已成為醫療場所供電安全的中流砥柱 。它不僅有效降低了醫療過程中因漏電而引發的微電擊風險，為患者的生命安全提供了可靠的保障，還確保了醫療設備的持續穩定運行，為醫護人員的救治工作提供了有力的支持 。在實際應用中，如陜西省某醫院的案例所示，該系統經受住了考驗，成功應對了各種復雜的情況，展現出了極高的可靠性和穩定性 。

展望未來，隨著醫療技術的不斷進步和醫療設備的日益智能化，醫療場所對供電系統的要求也將越來越高 。安科瑞醫用隔離電源系統也將不斷創新和發展，進一步提升其性能和功能 。未來，它可能會更加智能化，能夠實現遠程監控和管理，讓醫護人員和管理人員隨時隨地了解系統的運行狀況 。同時，隨著物聯網、大數據等技術的發展，安科瑞醫用隔離電源系統有望與這些先進技術深度融合，實現更加高效、智能的供電管理 。通過對大量運行數據的分析，系統可以提前預測潛在的故障，實現預防性維護，進一步提高供電的可靠性和安全性 。此外，在滿足醫療場所需求的基礎上，該系統還有望拓展應用領域，為其他對供電可靠性和安全性要求較高的場所，如數據中心、金融機構等，提供優質的供電解決方案 。

相信在未來，安科瑞醫用隔離電源系統將繼續發揮其重要作用，為醫療事業的發展貢獻更多的力量，守護更多人的生命健康 。
