激光誘導擊穿光譜是一種原子發射光譜技術，相對于現有的REY檢測技術，如電感耦合等離子體質譜、電感耦合等離子體原子發射光譜法、原子吸收光譜法等，LIBS能夠檢測固、液、氣三態樣品，能夠實現多種元素同時探測；能夠進行微損、實時、遠程探測以及原位分布分析。

現有研究表明REY主要集中在生物磷灰石中，而生物磷灰石在富稀土泥中占比少且十分微小，難以使用LIBS技術對深海沉積物中REY進行直接探測。將深海富稀土泥中REY通過酸溶液浸出后，利用LIBS對浸出液中的離子態REY進行探測。為實現深海REY的快速和實時探測，研究了不同無機酸種類和濃度、液固比及時間對REY浸出效率的影響，并使用LIBS對浸出液進行檢測，通過兩種分析方法進行定量分析，獲得LIBS對浸出液中REY（Ｙ、Lａ、Nｄ）檢測限分別為3.55、4.09和5.71μｇ·ｇ-1，為實現LIBS深海稀土探測提供數據支持。

01實驗部分

1.1 樣品及浸出實驗

實驗所用富稀土泥為深海泥漿樣品，呈棕褐色，顆粒極細且含水率高。取50.00ｍｇ粉末樣品，加入1.5ｍLHＦ和1.5ｍLHNO3，在190℃下加熱48H。加入1.0mLHNO3，加熱除去HF。為使消解完全，向溶液加入3.0mLHNO3，再次加熱8H。移取澄清溶液，稀釋后進樣分析。檢測結果如表1和表2所示。

表1泥漿樣品成分/％

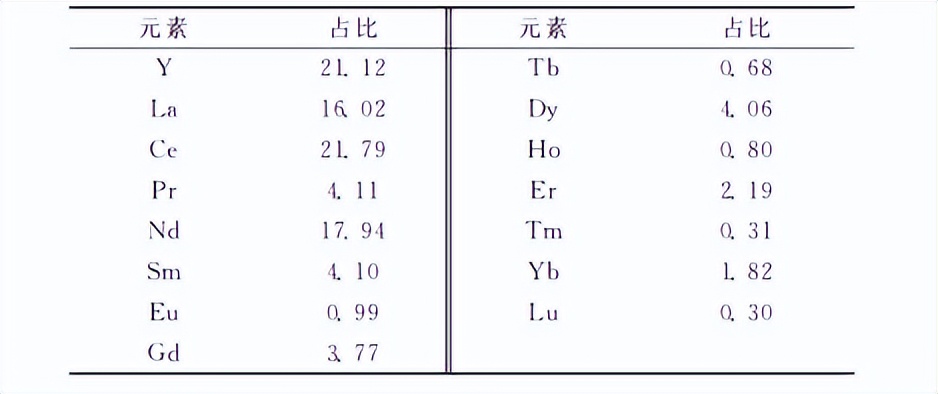

表2泥漿樣品中REY配分/％

深海泥漿樣品經凍干后，在瑪瑙研缽中研磨至100目備用（圖1）。是由于稀土元素主要賦存在磷灰石中，硫酸在浸出過程中會與鈣離子形成硫酸鈣，由于共晶吸附作用，粘土中的磷酸稀土易進入硫酸鈣中，從而導致稀土向硫酸鈣中富集。因此，浸出實驗使用硝酸作為浸出試劑。

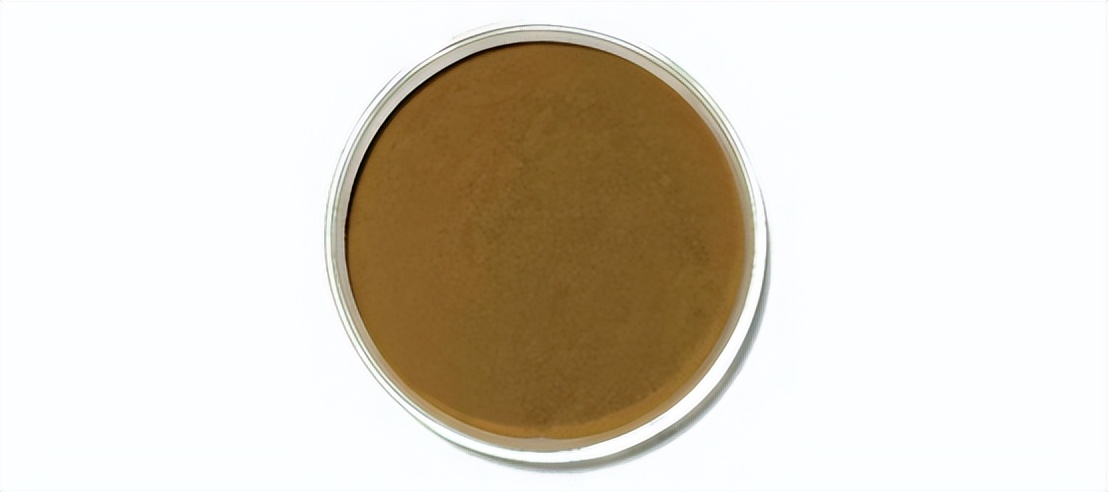

圖1預處理后樣品

1.2 LIBS裝置

LIBS實驗裝置如圖2所示。將各個浸出液倒入石英比色皿（內徑10ｍｍ×30ｍｍ×40ｍｍ壁厚1.25ｍｍ，其中10×40面接收激光，30×40面收集等離子體輻射）中，依次進行LIBS檢測。

圖2LIBS探測系統結構示意圖

02結果與討論

2.1不同條件對稀土元素浸出的影響

當浸出過程的液固比和時間一定時，隨著硝酸濃度的增加REY的浸出率顯著增加［圖3（ａ）］，對REY浸出率的影響程度從高到低依次為酸濃度、液固比、浸出時間。

在此次實驗中，較低濃度的HNO3在小液固比和短浸出時間條件下就能夠浸出樣品中大部分REY（除Ce外），但考慮到在深海進行實時探測過程中，酸溶液攜帶、作業時間以及成本等問題，希望能夠使用盡量少量的酸溶液、在盡量短的時間內溶出更多REY，因此，在深海稀土探測過程中，REY最佳浸出條件為1.5moL·L-1HNO3、液固比2：1、浸出時間5min。

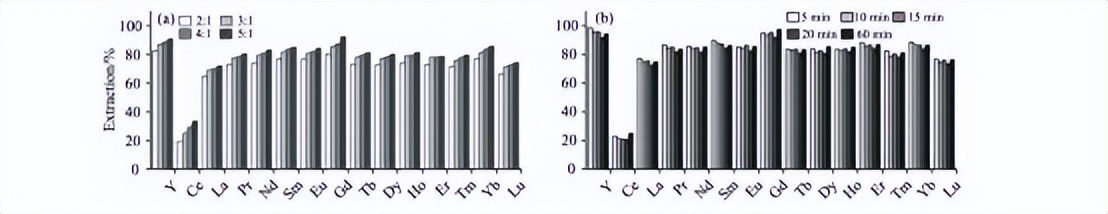

圖4液固比和時間對REY浸出率的影響

（ａ）：變量為液固比；（ｂ）：變量為時間

2.2浸出液的LIBS光譜分析

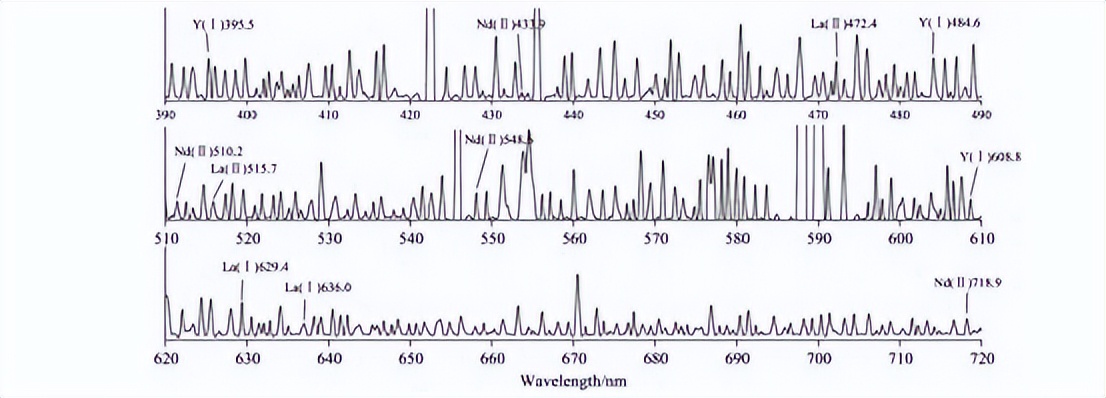

圖5浸出液具有重要REY發射線的LIBS光譜

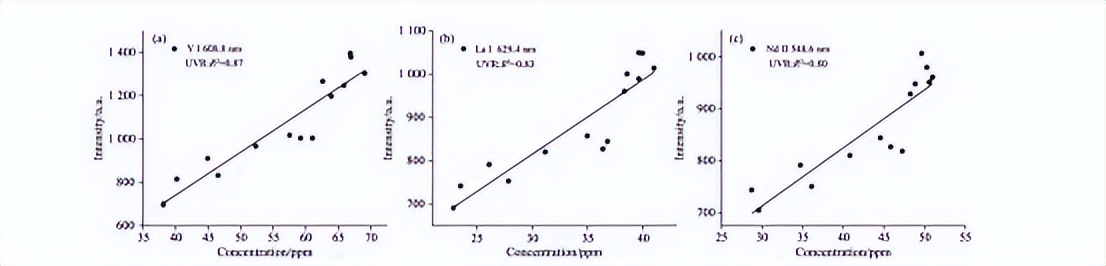

圖６對浸出液樣品的單變量回歸

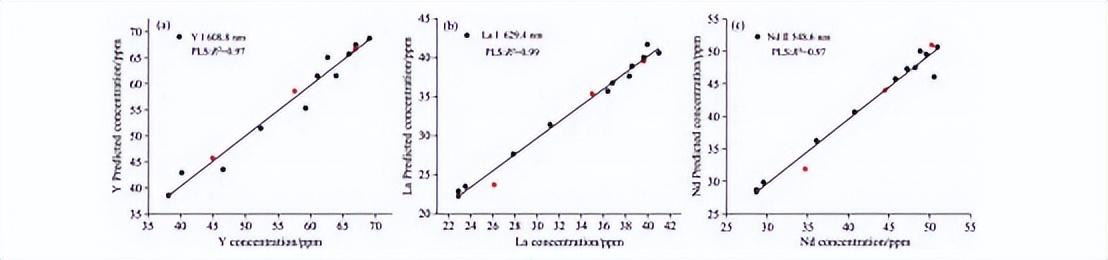

圖7對浸出液樣品的PLS回歸

03結論

LIBS是一種很有前途的探測深海沉積物中REY的方法，這種技術具有同時探測多類REY且探測周期短等優勢。然而，REY在沉積物中復雜的賦存形式，導致直接探測十分困難。在此，提出了一種通過浸出過程實現深海稀土LIBS探測的方法，實驗獲得在深海稀土探測過程中REY的最佳浸出條件為1.5moL·L-1HNO3、液固比2：1、浸出時間5min。對比單變量回歸和偏最小二乘法兩種分析方法對浸出液中REY（Ｙ、La、Nｄ）的定量效果得出，PLS回歸效果顯著優于UVR，回歸系數均大于0.90。因此，利用LIBS結合多變量回歸分析對深海沉積物中REY進行檢測和評價是可行的。

推薦：

實驗室一體化 LIBS 激光誘導光譜儀iSpecLIBS-SCI800

主要由激光器、高分辨率光譜儀、LIBS光路收集探頭、XYZ樣品窗、觸發延遲控制器等組成，由于其采用一體化，可擴展非常靈活，非常適合科研研究、LIBS光學應用實驗、光學應用中心等用戶，可以非常方便的靈活選用配置激光器和光譜儀。

審核編輯 黃宇
