      HMC907APM5E GaAs pHEMT MMIC功率放大器0.2-22GHz技術手冊

      要長高 ? 2025-03-11 11:40 ? 次閱讀

      概述
      HMC907APM5E是一款GaAs MMIC pHEMT分布式功率放大器，工作頻率范圍為0.2 GHz至22 GHz。該自偏置功率放大器提供14 dB增益、+40 dBm輸出IP3和+28 dBm輸出功率（1 dB增益壓縮），功耗僅350 mA（采用+10 V電源）。HMC907APM5E在0.2 GHz至22 GHz范圍內提供±0.7 dB的出色增益平坦度，因而非常適合EW、ECM、雷達和測試設備應用。HMC907APM5E放大器I/O內部匹配至50 Ω，方便集成到多芯片模塊(MCM)中，采用無引腳QFN 5x5 mm表貼封裝，無需外部匹配元件。
      數據表：*附件：HMC907APM5E GaAs pHEMT MMIC功率放大器0.2-22GHz技術手冊.pdf

      應用

      特性

      • 高P1dB輸出功率：+28 dBm
      • 高增益：14 dB
      • 高輸出IP3：+40 dBm
      • 單電源：+10 V (350 mA)
      • 50 Ω匹配輸入/輸出
      • 32引腳5x5 mm SMT封裝：25 mm2

      框圖

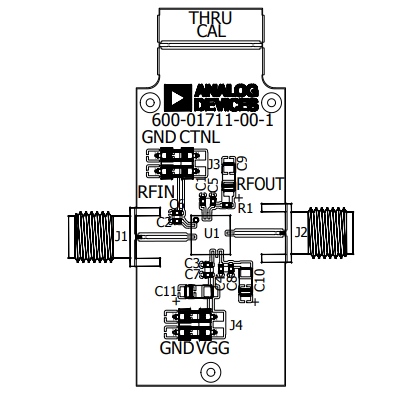

      評估PCB

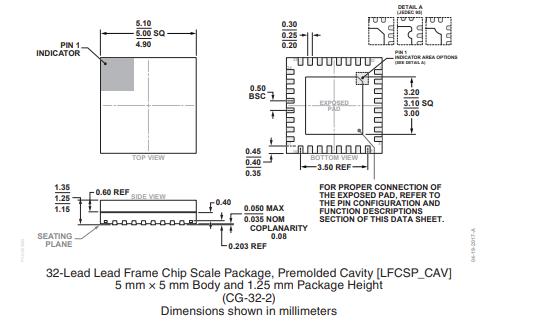

      外形圖

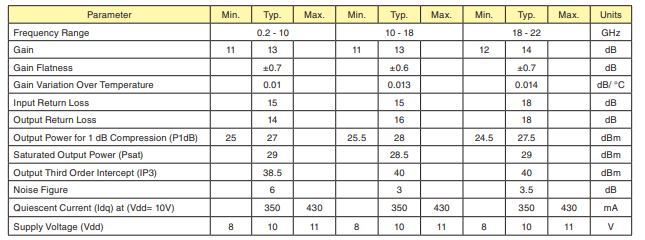

      電氣規格
