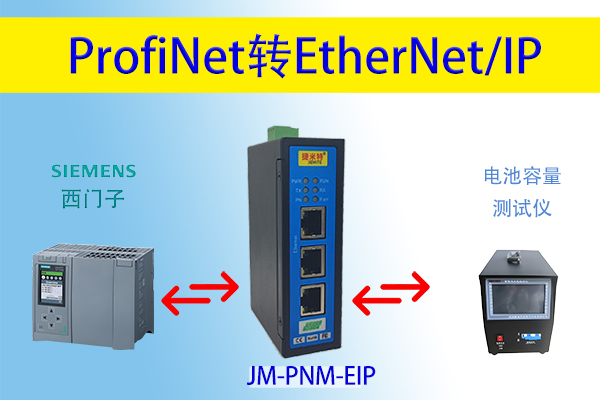

ProfiNet轉EtherNet/IP實現西門子S7-1500 PLC與新能源電池容量測試儀連接通訊的配置案例

一、案例背景

· 在某新能源汽車電池生產線上，需要將采用EtherNet/IP協議的電池檢測設備與采用ProfiNet協議的生產線控制系統進行集成，以實現對電池生產過程的全面監控和數據采集。

二、硬件設備

· 西門子S7-1500 PLC

· 新能源電池容量測試儀：支持標準的EtherNet/IP協議

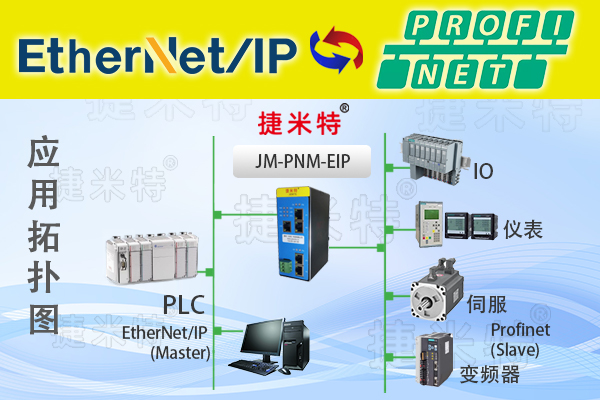

· 捷米特捷米特JM-PNM-EIP協議網關：用于實現ProfiNet網絡與EtherNet/IP協議網絡之間的數據通訊轉換。一側為ProfiNet從站，一側為EtherNet/IP主站。

三、設備配置及安裝

o 捷米特JM-PNM-EIP網關：安裝在控制柜中，通過EtherNet/IP接口與電池檢測設備相連，如電池容量測試儀、內阻測試儀等，這些設備負責對電池的各項性能指標進行檢測并將數據通過EtherNet/IP協議傳輸給網關。同時，網關通過ProfiNet接口與生產線的西門子S7-1500系列PLC相連，PLC作為ProfiNet主站對整個生產線進行控制和管理。

o 電源模塊：為網關提供穩定的 24V 直流電源，確保網關在長時間運行過程中不會出現電源故障。

o 交換機：用于連接網關、PLC 和其他網絡設備，構建穩定的工業以太網網絡環境，保證數據的快速傳輸和交換。

四、技術指標

· 捷米特JM-PNM-EIP一側為ProfiNet從站，一側為EtherNet/IP主站。支持ProfiNet雙以太網 100 Mbit/s，RJ45 插頭；支持周期數據交換、非周期數據讀、寫；支持診斷數據和故障讀取；

· 最大從站個數128個；單個從站支持最大數據1440bytes IN+1440bytes OUT； 最大輸入輸出數據1.5Kbytes；

五、配置步驟

o 首先，將捷米特JM-PNM-EIP網關模塊正確安裝在DIN導軌上，并連接好電源和網絡接口。

o 使用ProfiNet配置軟件，如TIA Portal，打開項目并添加捷米特JM-PNM-EIP網關作為ProfiNet從站設備。在軟件中設置網關的 IP 地址、設備名稱等參數，并根據實際需求配置輸入輸出字節長度等。

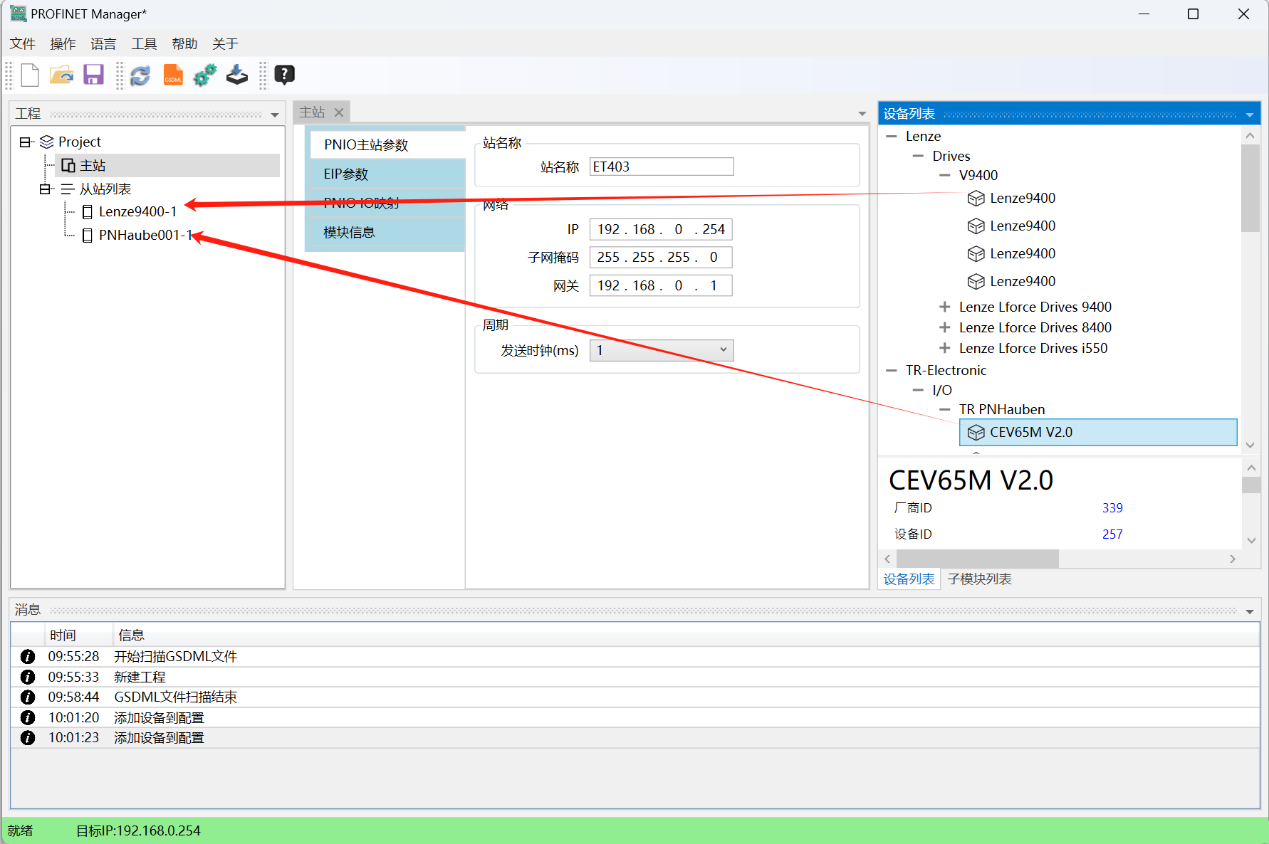

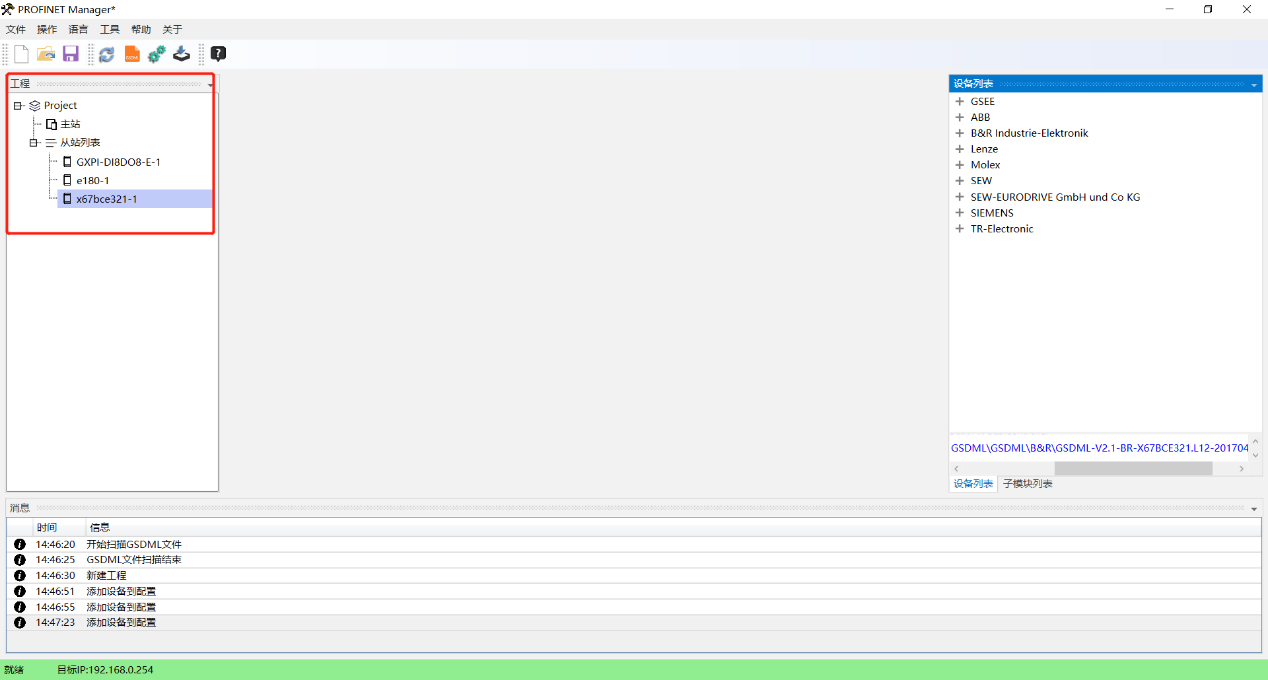

GSDML文件導入

將PROFINET 從站GSDML文件復制至軟件安裝路徑下的GSDML文件夾中，例如：C:Program Files (x86)1PROFINET ManagerGSDML或者通過菜單欄“選項”中的“操作”選擇導入GSDML實現GSDML加載；點擊“導入GSDML”彈出“選擇導入的文件”對話框，查找GSDML的路徑文件打開即可；或者點擊

來進行快捷添加GSDML文件導入完成之后可以選擇重啟軟件進行更新GSDML目錄文件，也可以點擊快捷欄

來進行更新GSDML目錄文件。

在EtherNet/IP網絡側，根據電池檢測設備的通信要求，設置網關 的EtherNet/IP從站參數，如IP地址、通信端口等，并與檢測設備建立連接。

在PLC的編程軟件中，編寫相應的程序來讀取和處理網關傳輸過來的電池檢測數據，如將電池容量、內阻等數據進行存儲、分析和判斷，根據檢測結果控制生產線的下一步操作，如電池的分揀、充電等。

· 六、運行與測試

· 完成上述配置后，將設備分別進行正確連接。

· 給系統上電，觀察PLC和設備的運行狀態。

· 通過監控PLC中的數據以及觀察變頻器的實際運行情況，驗證通訊是否正常。例如，可以在PLC中編寫程序讀取變頻器的運行參數，如頻率、電流等，并在程序中進行相應的處理和控制。

· 七、實施效果：通過捷米特JM-PNM-EIP網關模塊的應用，成功實現了EtherNet/IP協議的電池檢測設備與ProfiNet協議的生產線控制系統的無縫連接。生產線控制系統能夠?qū)崟r獲取電池檢測設備的各項數據，提高了電池生產的質量和一致性，同時減少了因協議不兼容而導致的設備改造和維護成本，大大提高了生產效率和自動化水平。
