在工業自動化控制系統中，常常會遇到不同品牌和通信協議的設備需要協同工作的情況。本案例中，客戶現場采用了 AB PLC，但需要控制的變頻器僅支持 Modbus 協議。為了實現 AB PLC 對變頻器的有效控制與監控，引入了捷米特 JM-EIP-RTU 網關模塊來完成 EtherNet/IP 與 Modbus 之間的協議轉換，接下來為大家介紹一下這款協議轉換網關模塊。

產品特點

應用廣泛：應用于Modbus RTU接口的變頻器、智能高低壓電器、電量測量裝置、智能現場測量設備、儀表、PLC、DCS、FCS等等。

配置簡單：用戶不必了解Modbus和EtherNet/IP細節，只需要參考手冊，根據要求就能配置網關，不需要復雜編程，即可在短時間內實現連接功能。

使用 AB 系統的配置方法

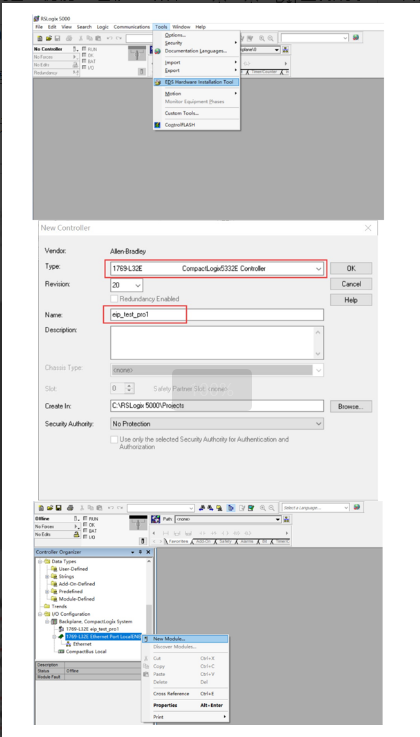

1， 運行 RSLogix 5000 程序加載捷米特JM-EIP-RTU的EDS 文件：

2，新建工程默認或填寫響應的名稱

3，New Module添加捷米特JM-EIP-RTU網關：

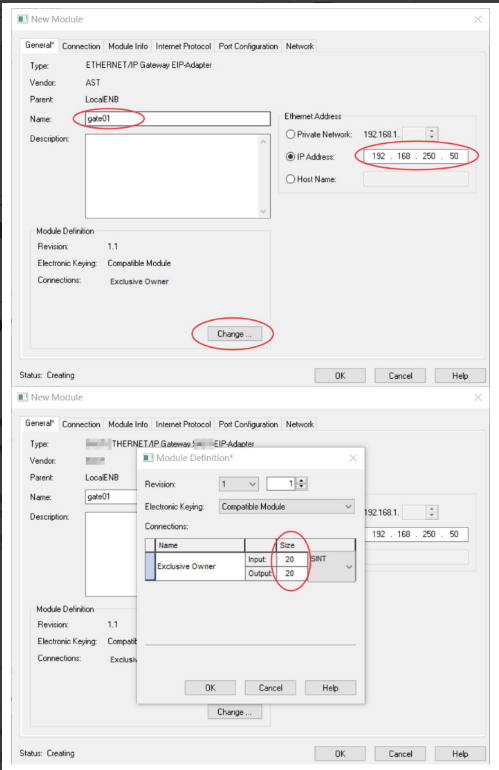

4，在“Name”中填入捷米特JM-EIP-RTU網關的名稱，在“IP Address”中填入網關的 IP 地址

5，點擊“Change”設置網關的輸入輸出數據長度。下圖舉例設置了 20 字節的輸入數據和 20 字節的輸出數據：

6，點擊菜單 Communications->Download，下載工程到 PLC 中：
7，打開從站通訊手冊，確認從站支持ModbusRTU通訊協議；

8，設置網關的485總線參數，（波特率，數據位，停止位，奇偶校驗等）和網關配置軟件保持一致；

9、根據操作手冊可得知需要讀寫的參數寄存器地址，該地址顯示可讀可寫則地址區為40000使用03H功能碼；打開 GW Modbus Builder 軟件 ，雙擊軟件右側設備列表中的“Modbus Master”，可以添加一個虛擬主站到項目中雙擊軟件右側設備列表中的“Modbus Slave”，可以添加一個從站到此主站的 Modbus 總線中，

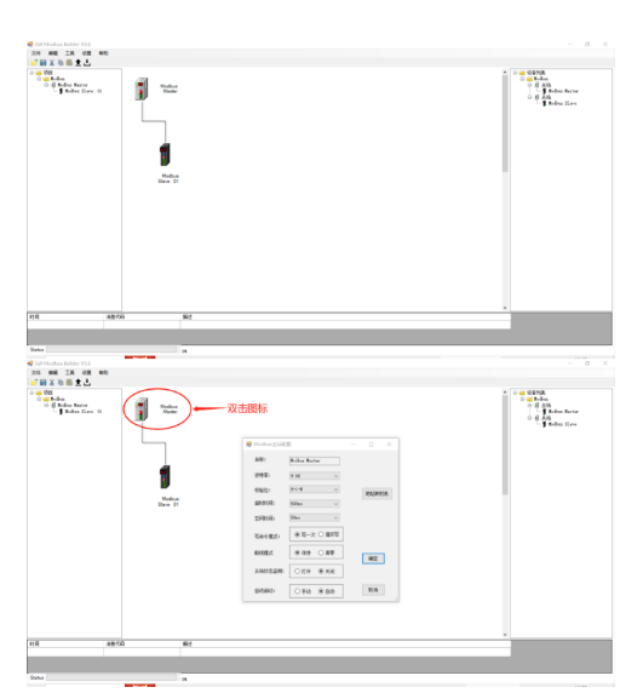

10，雙擊主窗口中的“Modbus Master”圖標，設置 Modbus 總線的運行參數和網關做為

Modbus 主站工作時的特性，如下圖：

11，參數說明：

波特率：Modbus-RTU 總線的運行頻率。

設置該從站的報文。

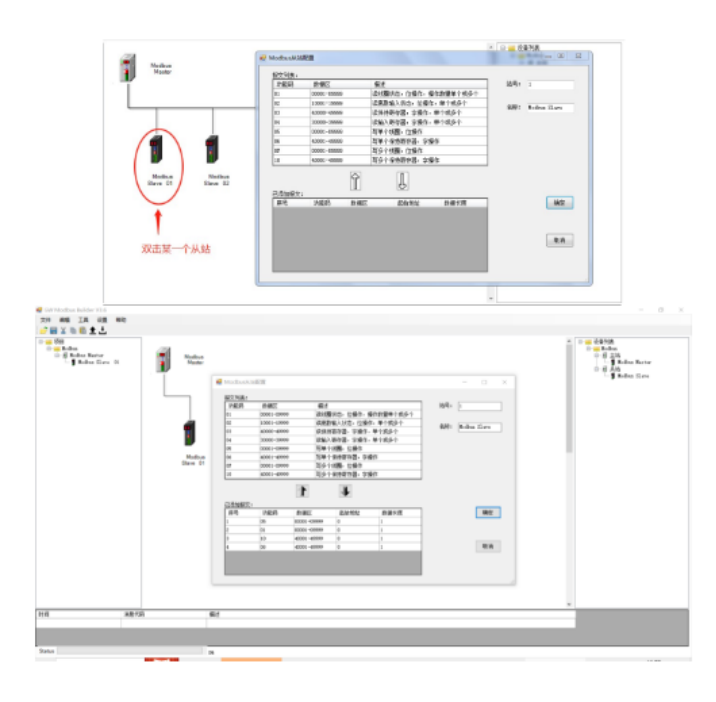

12，如下圖所示，用戶給 1 號從站添加了 1 條寫線圈、1 條讀線圈、一條寫寄存器、一條讀寄存器。

13，用戶配置完成 Modbus 報文后，將配置下載到網關中。

通過以上案例，利用捷米特 JM-EIP-RTU 網關模塊成功實現了 AB PLC 對變頻器的控制與監控，解決了Modbus與 EtherNet/IP協議設備之間的互聯互通問題，提高了工業自動化控制系統的靈活性和兼容性，為類似的多協議設備集成項目提供了有效的解決方案。關注付工后續為大家?guī)砀嗟膮f(xié)議轉換案例！
