ADH395S航空航天InGaP HBT增益模塊放大器技術手冊
概述
ADH395S 是一款 GaAs InGaP 異質結雙極晶體管 (HBT) 增益模塊 MMIC 直流 - 4 GHz 放大器。此放大器可用作可級聯的 50 歐姆增益級，或用于驅動具有高達 +17dBm 輸出功率的混頻器 LO。ADH395S 提供 16 dB 的增益和 +31dBm 的輸出 IP3，同時只需要從 +5V 電源消耗 50mA 電流。
使用的 Darlington 反饋對可降低對正常制程變差的敏感性，并在不同溫度下實現出色的增益穩定性，同時需要極少數量的外部偏置組件。
數據表：*附件：ADH395S航空航天InGaP HBT增益模塊放大器技術手冊.pdf
特性
- 增益：12.5 dB (4GHz)
- P1dB 輸出功率：+16 dBm（直流 – 1 GHz）
- 不同溫度下具有穩定增益
- 8 引腳密封 SMT 封裝
應用
- 微波和 VSAT 無線電
- 測試設備
- 軍用 EW、ECM、C3I
- 空間電信
框圖

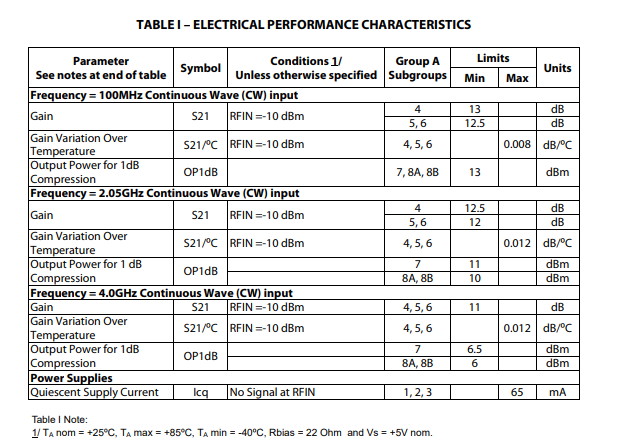

表1-電氣性能特征

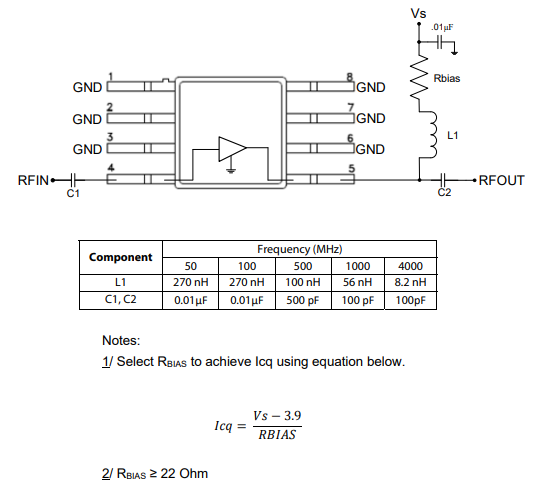

應用筆記
