TPS74401 低壓差 （LDO） 線性穩壓器為各種應用提供了易于使用、強大的電源管理選項。用戶可編程的軟啟動功能通過減少啟動時的電容浪涌電流，最大限度地減少了對輸入電源的壓力。軟啟動是單調的，專為為許多不同類型的處理器和專用集成電路 （ASIC） 供電而設計。使能輸入和電源就緒輸出允許使用外部穩壓器輕松排序。完全的靈活性使用戶能夠配置滿足現場可編程門陣列 （FPGA）、數字信號處理器 （DSP） 和其他具有特定啟動要求的應用的時序要求的計劃。
*附件：TPS74401 3.0A、具有可編程軟啟動功能的 Ultra-LDO 數據表.pdf

精密基準和誤差放大器在負載、線路、溫度和工藝范圍內提供 1% 的精度。該器件在沒有輸出電容器 （傳統芯片） 或任何類型的電容器 ≥ 2.2μF （新芯片） 的情況下保持穩定。該器件的額定溫度范圍為 TJ = –40°C 至 125°C。

特性

• 輸入電壓范圍：1.1V 至 5.5V
• 可調節的啟動浪涌控制
• 線路、負載和溫度精度為 1%
• VBIAS 允許低 VIN作和良好的瞬態響應
• 可調輸出：0.8V 至 3.6V
• 超低壓差：
  • 3.0A 時為 115mV（典型值）（傳統芯片）
  • 3.0A 時為 120mV（典型值）（新芯片）
• 使用任何輸出電容器或無輸出電容器（傳統芯片）即可保持穩定
• 與任何輸出電容器 ≥2.2μF （新芯片） 保持穩定
• 電源就緒 （PG） 輸出允許電源監控或為其他電源提供排序信號
• 包：
  • 5mm × 5mm × 1mm VQFN （RGW）
  • 3.5mm × 3.5mm VQFN （RGR） 和 DDPAK-7（僅限傳統芯片）

參數

方框圖

一、產品概述

TPS74401是一款具有可編程軟啟動功能的超低功耗線性穩壓器（LDO），提供高達3.0A的輸出電流。該器件適用于多種應用，如網絡附加存儲、機架服務器、網絡接口卡等，特別是在需要精密電源管理和啟動控制的應用中表現優異。

二、主要特性

• ?高輸出電流?：最大3.0A
• ?超低功耗?：具有極低的靜態電流和dropout電壓
• ?可編程軟啟動?：通過外部電容設置啟動時間，減少啟動時的電流沖擊
• ?電源良好（PG）輸出?：提供電源監控信號，可用于供電時序控制
• ?寬輸入電壓范圍?：1.1V至5.5V
• ?高精度?：輸出電壓精度達1%，受負載、線路和溫度影響小
• ?穩定性能?：無需輸出電容即可穩定工作（舊版芯片），新版芯片則需≥2.2μF的輸出電容

三、引腳功能

• ?IN?：輸入電壓引腳
• ?OUT?：穩壓輸出引腳
• ?PG?：電源良好輸出引腳，開漏輸出
• ?EN?：使能引腳，高電平有效
• ?FB?：反饋引腳，連接外部電阻分壓器設置輸出電壓
• ?SS?：軟啟動引腳，連接外部電容控制啟動時間
• ?BIAS?：偏置電壓引腳，為內部控制電路供電

四、電氣特性

• ?dropout電壓?：典型值為115mV（舊版芯片）或120mV（新版芯片）在3.0A輸出時
• ?負載調整率?：舊版芯片在50mA至3A輸出范圍內為0.03%/A，新版芯片為0.09%/mA至0.09%/A
• ?線路調整率?：舊版芯片為0.0005%/V至0.005%/V，新版芯片為0.001%/V至0.05%/V
• ? 電源抑制比（PSRR） ?：在1kHz時，舊版芯片為73dB，新版芯片為60dB
• ?輸出噪聲電壓?：舊版芯片為16μV RMS（100Hz至100kHz），新版芯片為20μV RMS（100Hz至100kHz）

五、熱特性

• ?熱阻?：不同封裝形式的熱阻有所不同，具體值請參考數據表
• ?結溫范圍?：-40°C至125°C（舊版芯片），-40°C至150°C（新版芯片）
• ?熱保護?：具有熱關斷功能，防止器件因過熱而損壞

六、應用信息

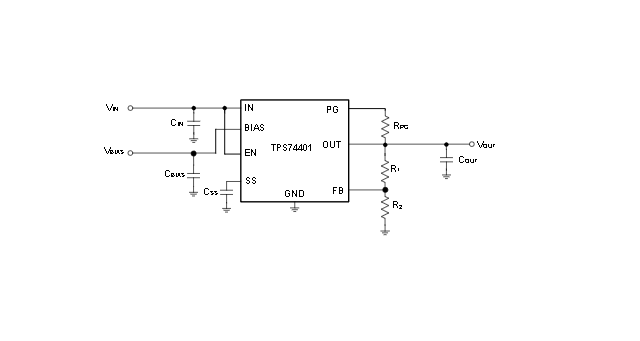

• ?典型應用?：適用于需要高精度、大電流輸出的場合，如FPGA、DSP等數字電路供電
• ?設計要點?：通過外部電阻分壓器設置輸出電壓，根據應用需求選擇合適的輸入和偏置電容，以及軟啟動電容
• ?布局建議?：為了優化性能和穩定性，應遵循數據表中的布局指南，特別注意輸入和輸出電容的放置以及熱管理

七、封裝與尺寸

TPS74401提供多種封裝形式，包括VQFN（RGW、RGR）和DDPAK-7（僅舊版芯片），具體封裝尺寸和引腳布局請參考數據表中的封裝信息部分。
