概述
ADL8120 是一款超寬帶低噪聲放大器 (LNA),其 工作頻率范圍為 30 kHz 至 20 GHz。典型增益和噪聲系數為 在 30 kHz 至 14 GHz 范圍內分別為 14 dB 和 1.9 dB。輸出 1 dB 壓縮功率 (OP1dB),輸出三階交調截點 (OIP3) 和輸出二階截距 (OIP2) 為 分別為 16 dBm、29.5 dBm 和 33 dBm,從 30 kHz 到 14 GHz。標稱靜態電流 (I DQ ),可調節, 在 3.3 V 電源電壓 (VDD ) 下為 55 mA。內部的 匹配的直流耦合 RF 輸入和輸出引腳需要外部 交流耦合電容器以及 RFOUT 上的偏置電感器。 此外,RF 輸入通過外部電感器進行偏置 連接在 VBIAS 引腳和 RFIN 引腳之間。
該ADL8120是在假晶高電子遷移率上制造的 晶體管 (pHEMT) 工藝。它安裝在符合 RoHS 標準的 2 mm × 2 mm、8 引腳 LFCSP 封裝,額定工作溫度范圍 ?55°C 至 +125°C。
數據表:*附件:ADL8120 30 kHz至20 GHz、超寬帶、低噪聲放大器技術手冊.pdf
特性
- 單正電源(自偏置)
- 電阻器可編程偏置設置
- 寬帶工作頻率:30 kHz 至 20 GHz
- 擴展工作溫度范圍:?55°C 至 +125°C
- 符合 RoHS 標準的 2 mm × 2 mm 8 引腳 LFCSP 封裝

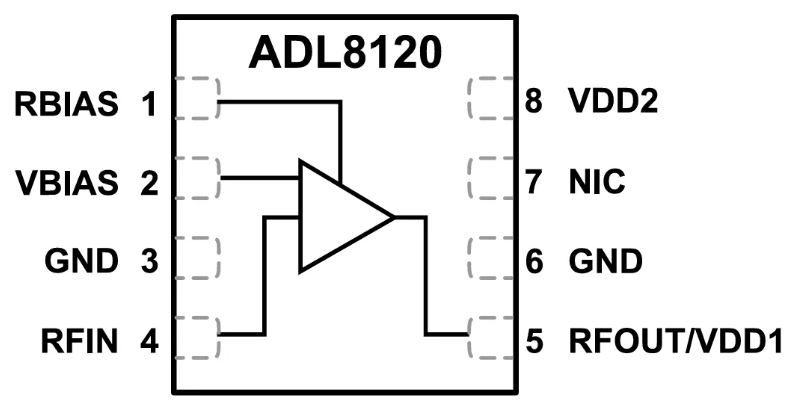

框圖
引腳配置
接口示意圖
典型性能特征
ADL8120是一款寬帶LNA,工作頻率范圍為30 kHz至20 GHz。簡化框圖如圖106所示。
ADL8120具有DC耦合的單端輸入和輸出端口,在額定頻率范圍內阻抗標稱值等于50歐姆。不需要外部匹配元件;除了交流輸入和輸出耦合電容和偏置電感。要調整lpo,請在RBIAS和VDDx引腳之間連接一個外部電阻。VBIAS輸出電壓提供DC偏置電壓;它通過一個鐵氧體磁珠連接到RFIN。RFOUT/NDD1引腳提供漏極電流。額外的漏極偏置通過VDD2引腳施加。
-
