無線數據傳輸系統結構微功率短距離無線數據傳輸技術作為一種無線通信實用技術，一般使用單片射頻收發芯片，加上微控制器和少量外圍器件構成專用或通用無線通信模塊，只要依據命令字進行操作即可實現基本的數據無線傳輸功能。一個簡易無線控制系統可以由微控制器，單片射頻收發芯片以及少量外圍和顯示設備等構成，本課題主要研究的是由C8051F310單片機最小系統和CC1101無線通信模塊組合而成的簡易無線控制系統。 1 設計要求（1）工作頻率6-10MHz；（2）遙控路數不少于8；（3）遙控距離10m以上；（4）受控對象為發光二極管LED。 2總體設計方案該設備由處理單元、發射模塊、接收模塊、外接電路等構成。當發射模塊發出信號時，接收模塊對應的開關就會執行相應的操作，以LED燈的亮滅來顯示開關的狀態。（1）處理單元：對比了51系列和C8051系列單片機的各項性能指標后，選擇兼容性較好，性能穩定的C8051F310單片機作為處理單元，該單片機系統工作電壓為2.7V~3.6V之間。（2）發射和接收裝置：無線收發單元選用CC1101射頻芯片。CC1101與單片機采用SPI接口連接，該芯片體積小，功耗低，數據速率支持1.2～500 kbps的可編程控制，可以工作在6MHz、35MHz、56MHz、100MHz四個波段，在所有頻段提供-30～10 dBm輸出功率。本文中CC1101工作在6MHz的頻率上，采用FSK調制方式，數據速率為100 kbps，信道間隔為200kHz。

3　　單元電路的設計

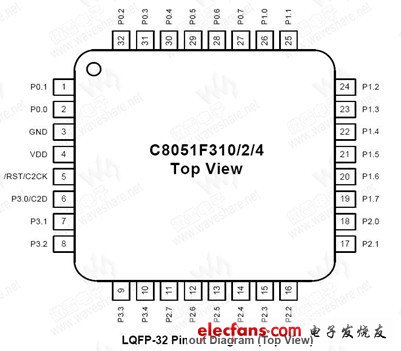

C8051F310是完全集成的混合信號片上系統型MCU芯片，具有體積小，重量輕，控制靈活方便，價格低廉等優點，通常配以簡單的外圍電路就可以構成一個完整的控制系統，C8051F310單片機采用射頻SoC（片上系統）進行無線通訊設計，是開發低成本、低功耗無線通訊應用系統的理想方案。射頻SoC（片上系統）的特點是：專門的設計，將全部的高頻部分電路全部集成到了電路內部，從無線芯片片機到天線之間，只有簡單的濾波電路，系統設計者完全不必進行任何高頻電路設計；采用特殊設計，使無線芯片和微處理器和高頻線路間，實現完美的配合，數字電路對高頻通訊的影響減低到最小；將微處理器和無線芯片設計成一體，變成無線單片機，可以輕松完成無線通訊功能設計開發。
