概述
ADG901/ADG902是采用互補金屬氧化物半導體(CMOS)工藝制成、具有高隔離和低插入損耗特點并且頻率達1 GHz的寬帶開關。ADG901是一款具有50 Ω端接分流引腳的吸收式(匹配)開關,而ADG902則是一款反射式開關。這些器件設計為在DC至1 GHz頻率范圍內具有高隔離特性。這些開關允許用戶傳遞高達0.5 V的直流信號,無需使用隔直電容。它們集成了板載CMOS控制邏輯,從而無需外部控制電路。控制輸入均兼容CMOS和LVTTL。這些CMOS器件具有低功耗特性,使其非常適合無線應用和通用高頻開關。
數據表:*附件:ADG902 0Hz至4.5 、40dB關斷隔離(1GHz)、17 dBm P1dB (1GHz) SPST開關技術手冊.pdf
產品聚焦
- 40 dB Off Isolation at 1 GHz
- 40 dB關斷隔離(1 GHz)
- 0.8 dB Insertion Loss at 1 GHz
- 0.8 dB插入損耗(1 GHz)
- 17 dBm P1dB at 1 GHz
- 17 dBm P1dB (1 GHz)
應用
特性
- 反射式開關
- 允許用戶傳遞高達0.5 V的直流信號,無需使用隔直電容
- 工作頻率范圍:0 Hz至4.5 GHz (?3 dB)
40 dB關斷隔離(典型值,1 GHz)
0.8 dB插入損耗(典型值,1 GHz)
17 dBm P1dB(典型值,1 GHz) - ? 提供3 mm × 3 mm、8引腳MSOP和8引腳LFCSP封裝
- 功耗:<1 μA
- CMOS/LVTTL控制邏輯
- 額定電壓范圍:1.65 V至2.75 V

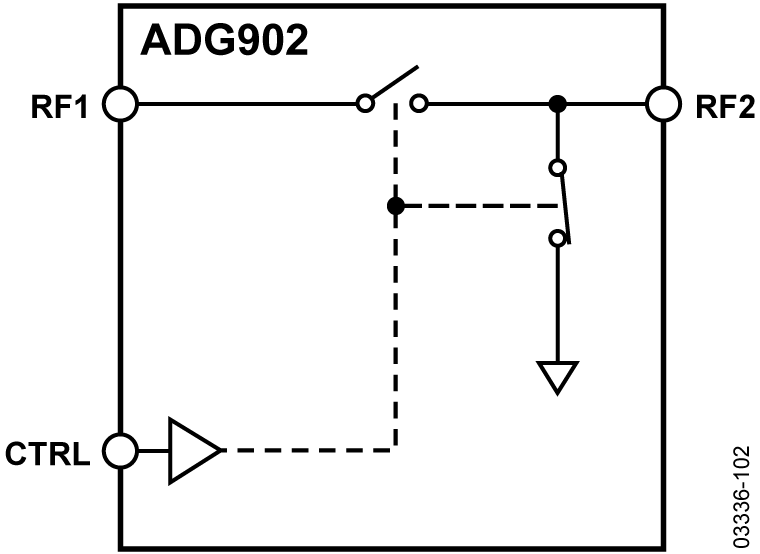

框圖

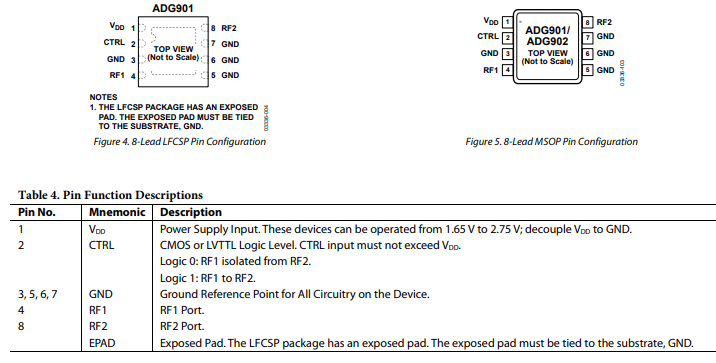

引腳配置

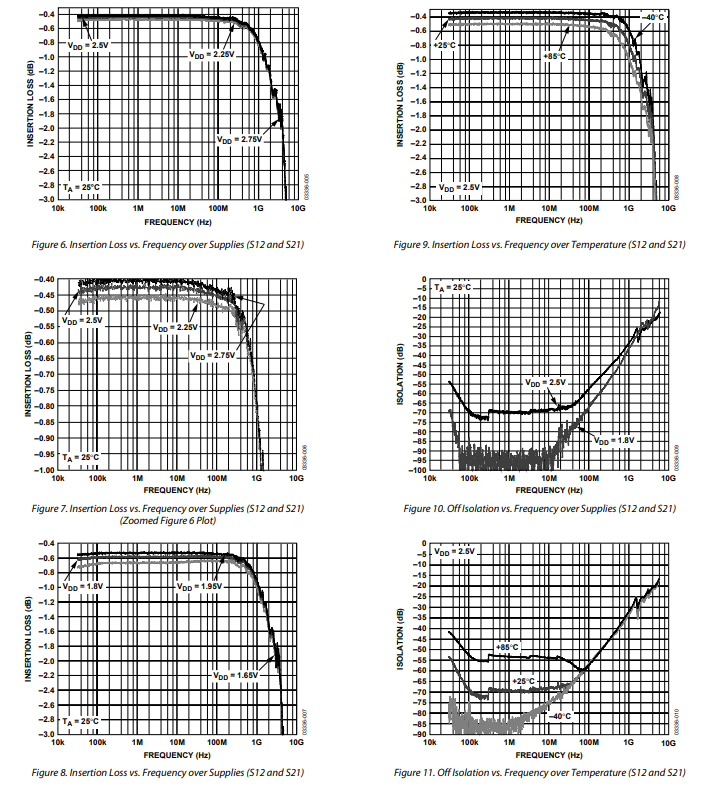

典型性能特征
利用ADG901/ADG902評估板,設計人員可以輕松評估高性能寬帶開關。為了證明這些器件滿足用戶要求,用戶只需要一個電源和一個網絡分析儀以及評估板。評估板附帶一份應用筆記,其中提供了操作評估板的完整信息。

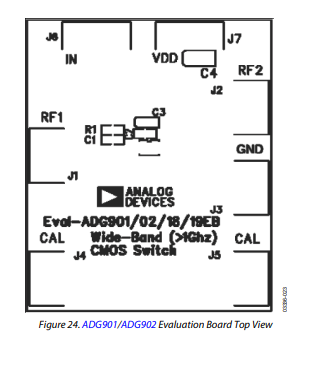

RF1端口(見圖24)通過一條50傳輸線連接到左上角的SMA連接器J1。RF2通過一條50 2的傳輸線連接到頂端的SMA連接器J2。JBOY3樂隊與GND相連。一條直通傳輸線連接著J4和J5,這條傳輸線用來估算PCB在所評估的環境條件下的損耗。
-
