總線上的通信是通過傳送命令和數據實現。在多媒體卡/SD/SDI/O 總線上的基本操作是命令/響應結構，這樣的總線操作在命令或總線機制下實現信息交換；另外，某些操作還具有數據令牌。在 SD/SDIO 存儲器卡上傳送的數據是以數據塊的形式傳輸；在 MMC 上傳送的數據是以數據塊或數據流的形式傳輸；在 CE-ATA 設備上傳送的數據也是以數據塊的形式傳輸。

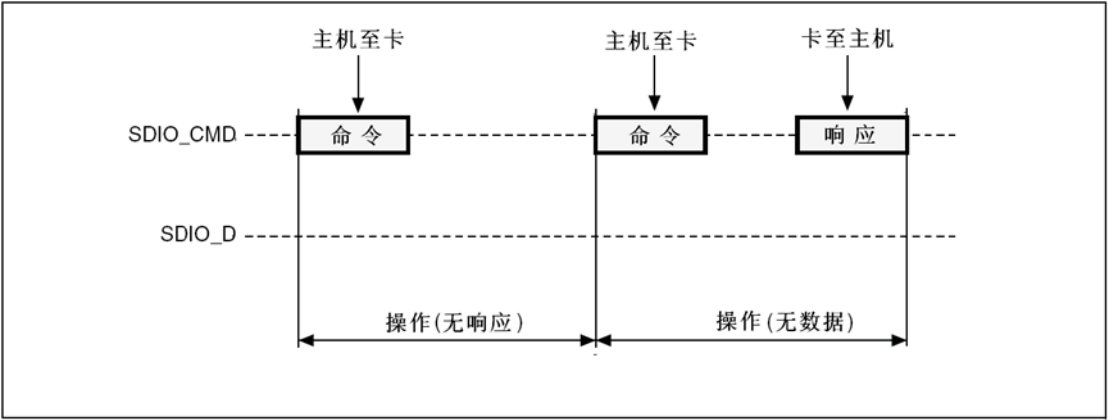

SDIO“無響應”和“無數據”操作

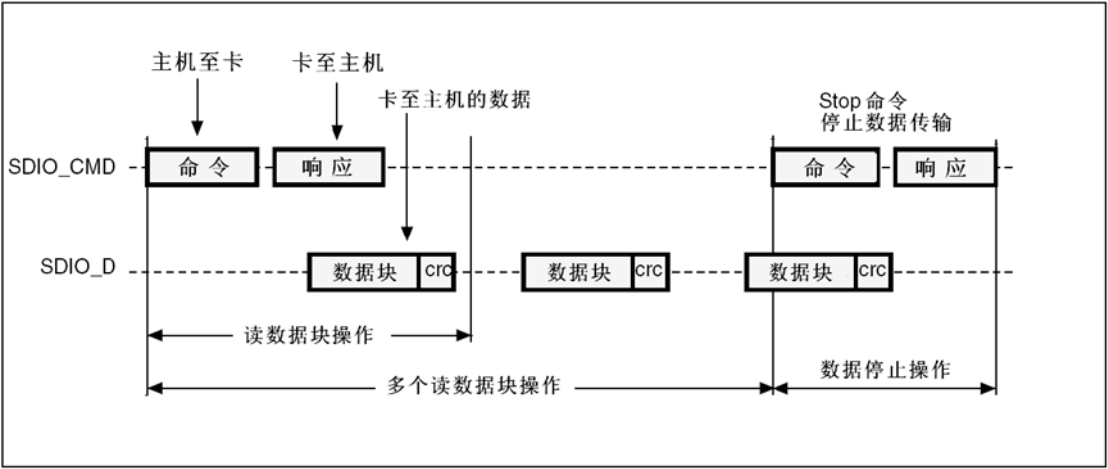

SDIO(多)數據塊讀操作

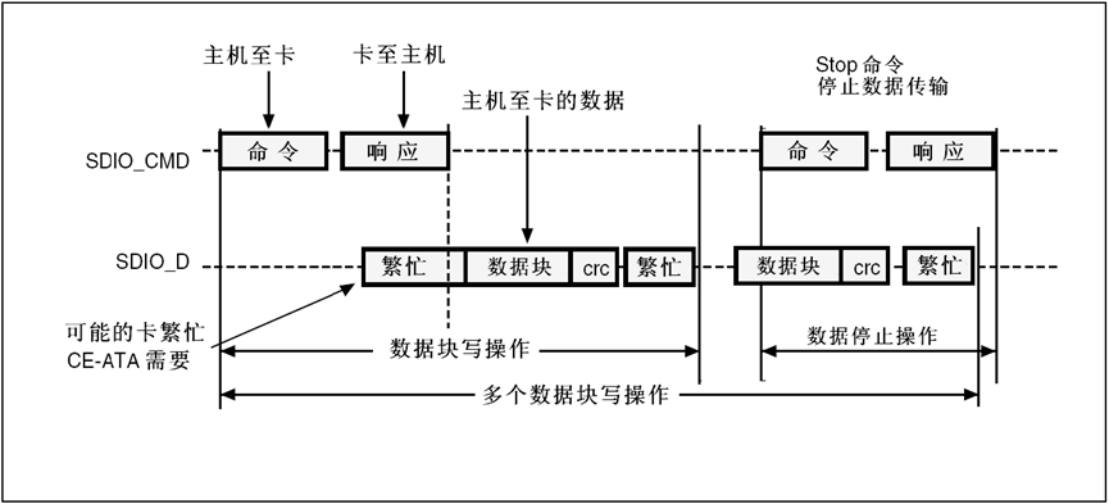

SDIO(多)數據塊寫操作

SDIO 連續讀操作

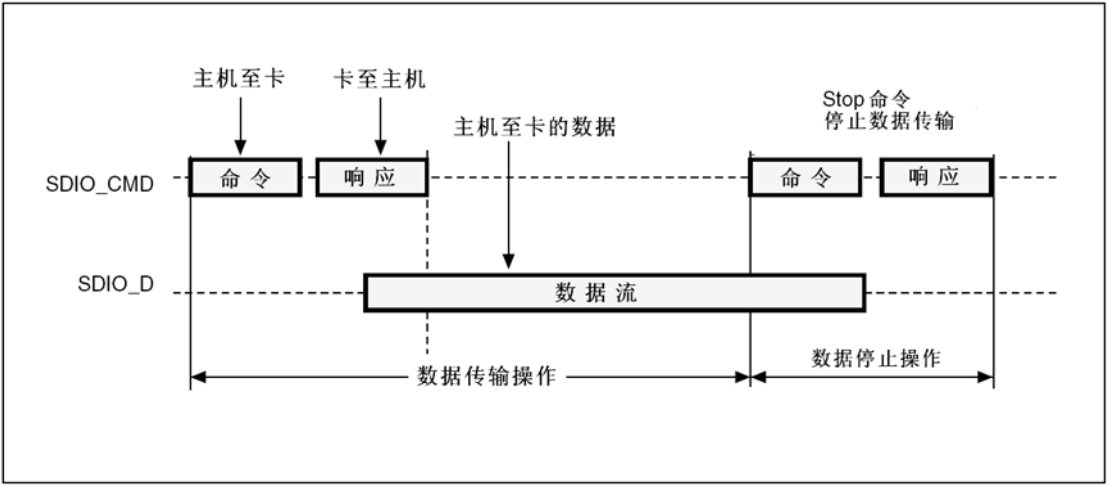

SDIO 連續寫操作

3 SDIO 功能描述

SDIO 包含 2 個部分：

?--SDIO 適配器模塊：實現所有 MMC/SD/SDI/O 卡的相關功能，如時鐘的產生、命令和數據的傳送。

?--AHB 總線接口：操作 SDIO 適配器模塊中的寄存器，并產生中斷和 DMA 請求信號。

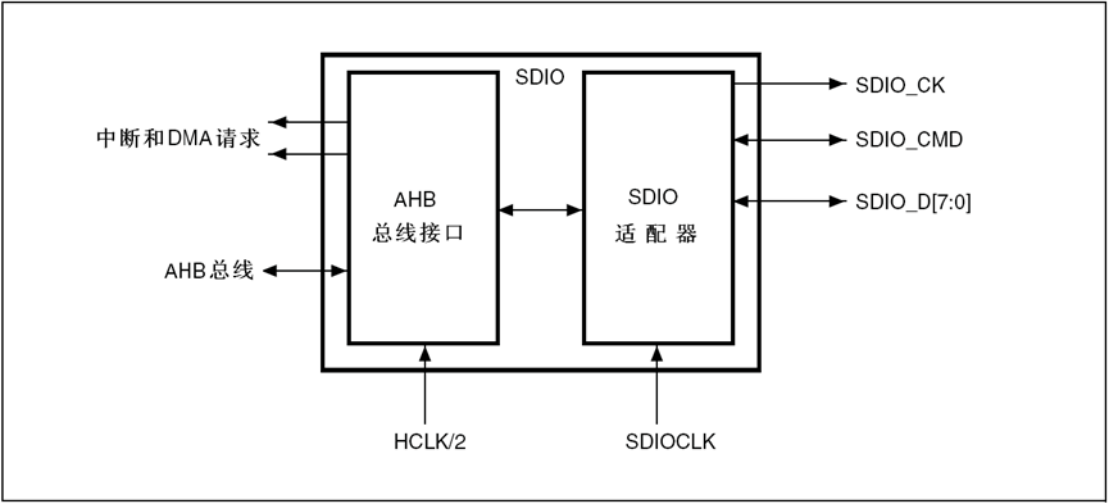

SDIO 框圖

復位后默認情況下 SDIO_D0 用于數據傳輸。初始化后主機可以改變數據總線的寬度。如果一個多媒體卡接到了總線上，則 SDIO_D0、SDIO_D[3:0]或 SDIO_D[7:0]可以用于數據傳輸。MMC 版本 V3.31 和之前版本的協議只支持 1 位數據線，所以只能用 SDIO_D0。如果一個 SD 或 SDI/O 卡接到了總線上，可以通過主機配置數據傳輸使用 SDIO_D0 或 SDIO_D[3:0]。所有的數據線都工作在推挽模式。

SDIO_CMD 有兩種操作模式：

?用于初始化時的開路模式(僅用于 MMC 版本 V3.31 或之前版本)

?用于命令傳輸?shù)耐仆炷Ｊ?SD/SDI/O 卡和 MMCV4.2 在初始化時也使用推挽驅動)

SDIO_CK 是卡的時鐘：每個時鐘周期在命令和數據線上傳輸 1 位命令或數據。對于多媒體卡 V3.31協議，時鐘頻率可以在 0MHz 至 20MHz 間變化；對于多媒體卡 V4.0/4.2 協議，時鐘頻率可以在0MHz 至 48MHz 間變化；對于 SD 或 SDI/O 卡，時鐘頻率可以在 0MHz 至 25MHz 間變化。SDIO 使用兩個時鐘信號：

?SDIO 適配器時鐘(SDIOCLK=HCLK)

?AHB 總線時鐘(HCLK/2)

下表適用于多媒體卡/SD/SDI/O 卡總線：

表 SDIO 引腳定義

3.1 SDIO 適配器

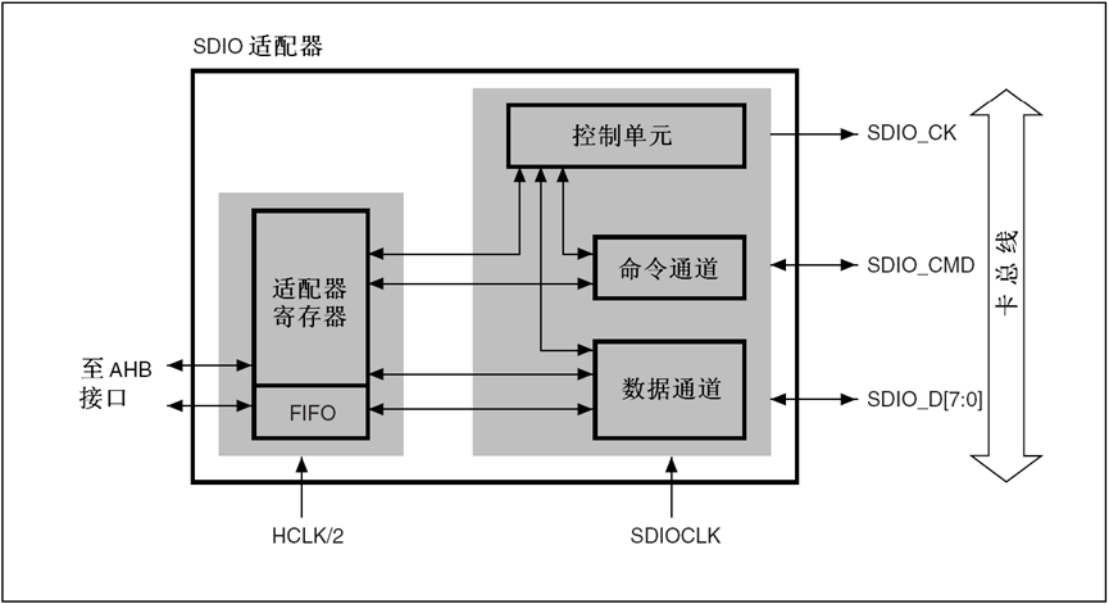

下圖是簡化的 SDIO 適配器框圖：

SDIO 適配器

SDIO 適配器是多媒體/加密數字存儲卡總線的主設備(主機)，用于連接一組多媒體卡或加密數字存儲卡，它包含以下 5 個部分：

?適配器寄存器模塊

?控制單元

?命令通道

?數據通道

?數據 FIFO

注： 適配器寄存器和 FIFO 使用 AHB 總線一側的時鐘(HCLK/2)，控制單元、命令通道和數據通道使SDIO 適配器一側的時鐘(SDIOCLK)。

適配器寄存器模塊

適配器寄存器模塊包含所有系統寄存器。該模塊還產生清除多媒體卡中靜態標記的信號，當在SDIO 清除寄存器中的相應位寫'1'時會產生清除信號。

控制單元

控制單元包含電源管理功能和為存儲器卡提供的時鐘分頻。共有三種電源階段：

?電源關閉

?電源啟動

?電源開

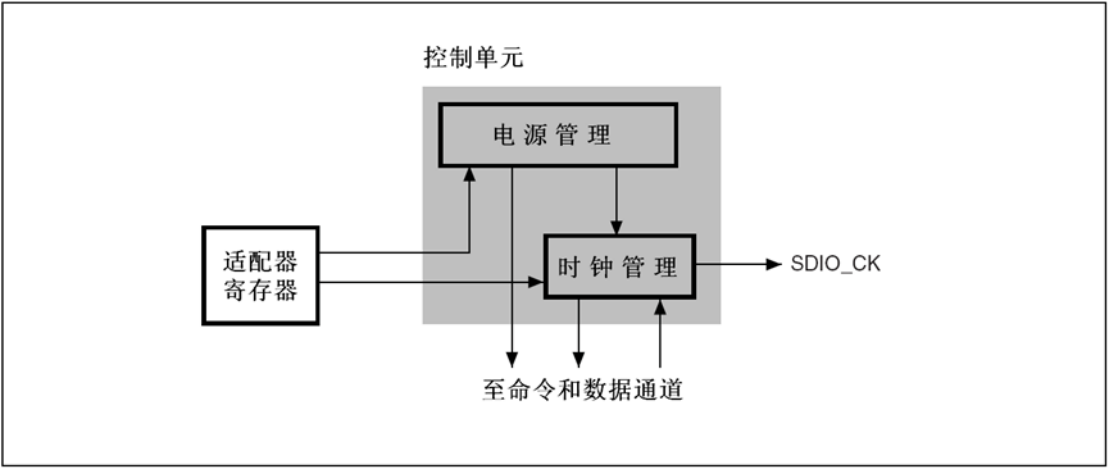

控制單元

上圖為控制單元的框圖，有電源管理和時鐘管理子單元。在電源關閉和電源啟動階段，電源管理子單元會關閉卡總線上的輸出信號。時鐘管理子單元產生和控制 SDIO_CK 信號。SDIO_CK 輸出可以使用時鐘分頻或時鐘旁路模式。下述情況下沒有時鐘輸出：

?復位后

?在電源關閉和電源啟動階段

?當啟動了省電模式并且卡總線處于空閑狀態(命令通道和數據通道子單元進入空閑階段后的 8個時鐘周期)

命令通道

命令通道單元向卡發送命令并從卡接收響應。

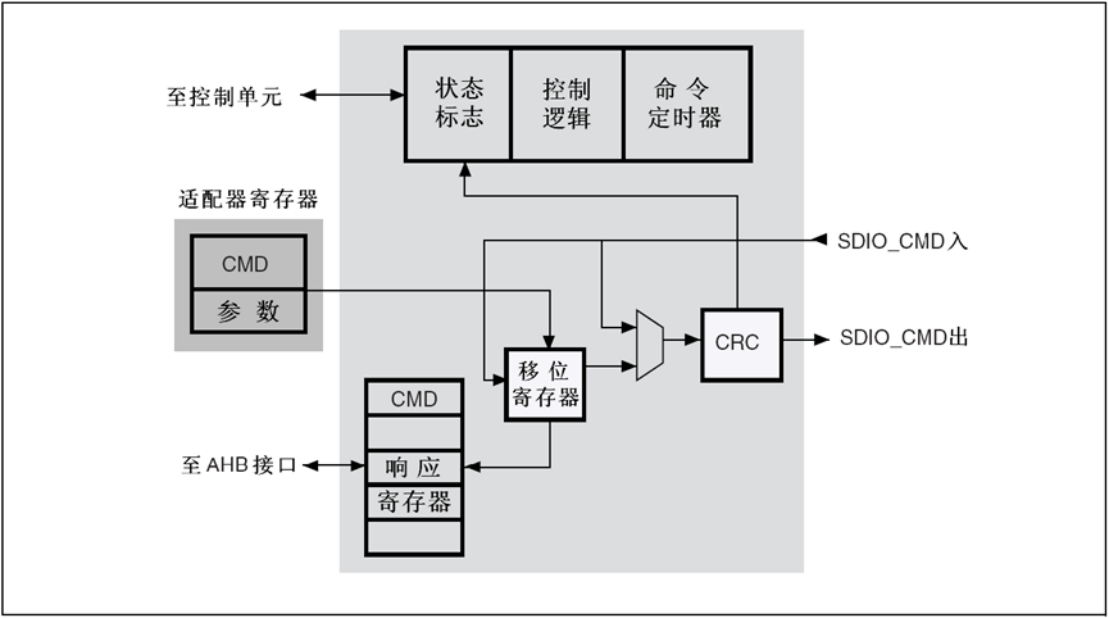

SDIO適配器命令通道

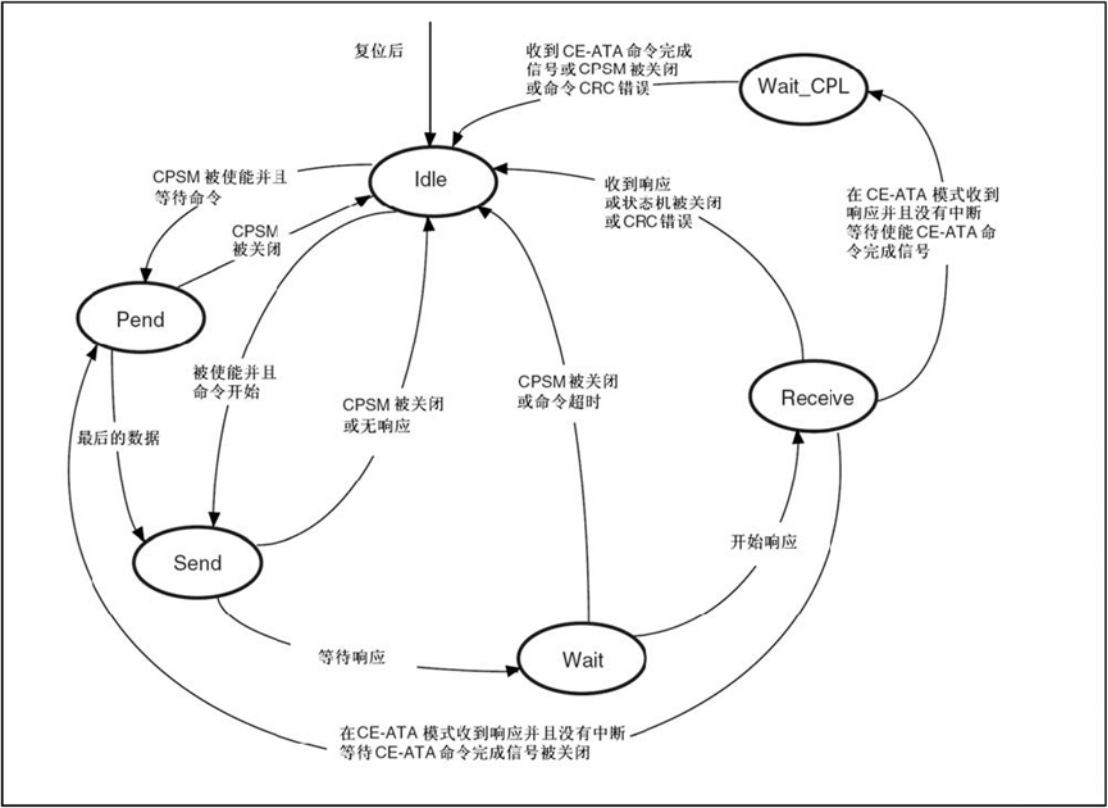

命令通道狀態機(CPSM)

當寫入命令寄存器并設置了使能位，開始發送命令。命令發送完成時，命令通道狀態機(CPSM)設置狀態標志并在不需要響應時進入空閑狀態(見下圖)。當收到響應后，接收到的CRC 碼將會與內部產生的 CRC 碼比較，然后設置相應的狀態標志。

命令通道狀態機(CPSM)

當進入等待(Wait)狀態時，命令定時器開始運行；當 CPSM 進入接收(Receive)狀態之前，產生了超時，則設置超時標志并進入空閑(Idle)狀態。

注： 命令超時固定為 64 個 SDIO_CK 時鐘周期。

如果在命令寄存器設置了中斷位，則關閉定時器，CPSM 等待某一個卡發出的中斷請求。如果命令寄存器中設置掛起位，CPSM 進入掛起(Pend)狀態并等待數據通道子單元發出的 CmdPend 信號，在檢測到 CmdPend 信號時，CPSM 進入發送(Send)狀態，這將觸發數據計數器發送停止命令的功能。

注： CPSM 保持在空閑狀態至少 8 個 SDIO_CK 周期，以滿足 NCC 和 NRC 時序限制。NCC 是兩個主機命令間的最小間隔；NRC 是主機命令與卡響應之間的最小間隔。

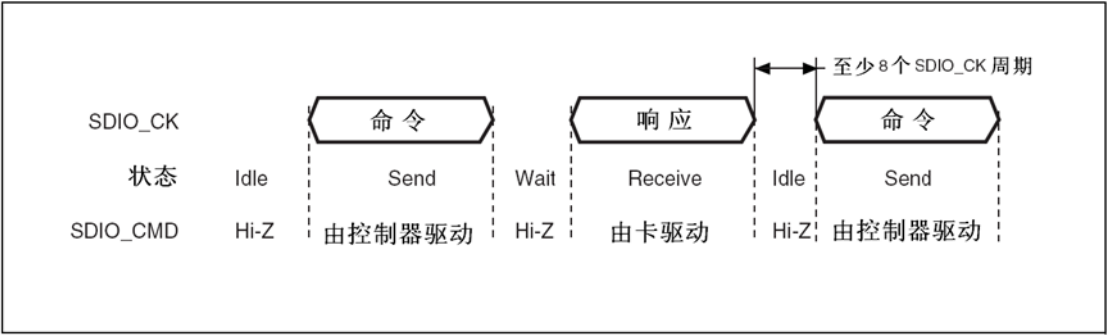

SDIO命令傳輸

命令格式

命令：命令是用于開始一項操作。主機向一個指定的卡或所有的卡發出帶地址的命令或廣播命令(廣播命令只適合于 MMCV3.31 或之前的版本)。命令在 CMD 線上串行傳送。所有命令的長度固定為 48 位，下表給出了多媒體卡、SD 存儲卡和 SDIO 卡上一般的命令格式。CE-ATA 命令是 MMCV4.2 命令的擴充，所以具有相同的格式。命令通道操作于半雙工模式，這樣命令和響應可以分別發送和接收。如果 CPSM 不處在發送狀態，SDIO_CMD 輸出處于高阻狀態，如圖 所示。SDIO_CMD 上的數據與 SDIO_CK 的上升沿同步。

響應：響應是由一個被指定地址的卡發送到主機，對于 MMCV3.31 或以前版本所有的卡同時發送響應；響應是對先前接收到命令的一個應答。響應在 CMD 線上串行傳送。

SDIO 支持 2 種響應類型，2 種類型都有 CRC 錯誤檢測：

?48 位短響應

?136 位長響應

注： 如果響應不包含 CRC(如 CMD1 的響應)，設備驅動應該忽略 CRC 失敗狀態

短響應格式

長響應格式

命令寄存器包含命令索引(發至卡的 6 位)和命令類型；命令本身決定了是否需要響應和響應的類型、48 位還是 136 位(見 20.9.4 節)。命令通道中的狀態標志示于下表：

命令通道狀態標志

CRC發生器計算 CRC碼之前所有位的 CRC校驗和，包括開始位、發送位、命令索引和命令參數(或卡狀態)。對于長響應格式，CRC 校驗和計算的是 CID 或 CSD 的前 120 位；注意，長響應格式中的開始位、傳輸位和 6 個保留位不參與 CRC 計算。

CRC 校驗和是一個 7 位的數值：

CRC[6:0]=余數[(M(x)*x7)/G(x)]

G(x)=x7+x3+1

M(x)=(開始位)*x39+…+(CRC 前的最后一位)*x0,或

M(x)=(開始位)*x119+…+(CRC 前的最后一位)*x0,或

數據通道

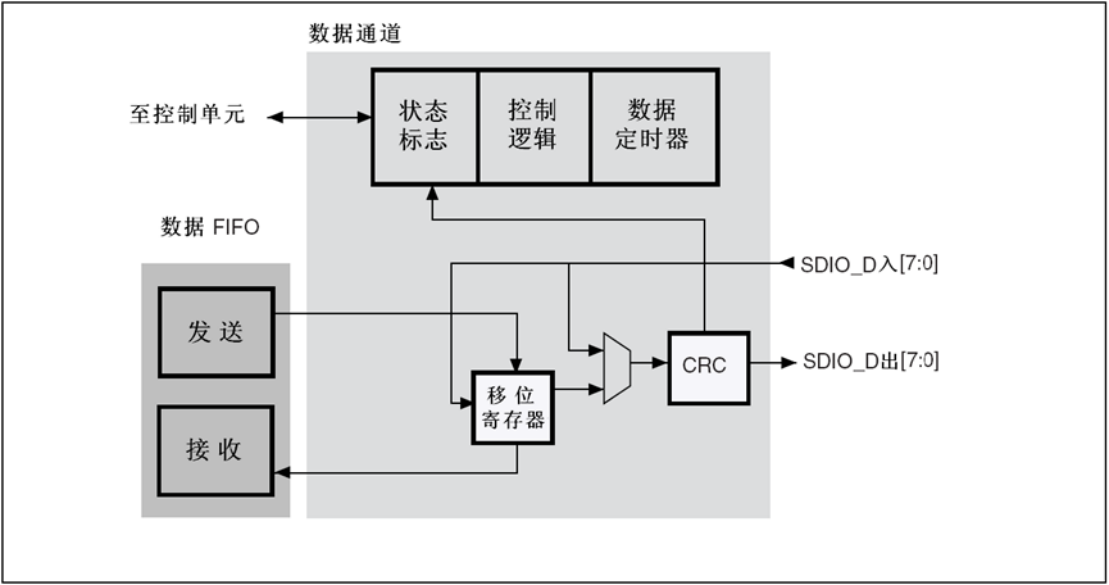

數據通道子單元在主機與卡之間傳輸數據。下圖是數據通道的框圖。

數據通道

在時鐘控制寄存器中可以配置卡的數據總線寬度。如果選擇了 4 位總線模式，則每個時鐘周期四條數據信號線(SDIO_D[3:0])上將傳輸 4 位數據；如果選擇了 8 位總線模式，則每個時鐘周期八條數據信號線(SDIO_D[7:0])上將傳輸 8 位數據；如果沒有選擇寬總線模式，則每個時鐘周期只在SDIO_D0 上傳輸 1 位數據。根據傳輸?shù)姆较?發送或接收)，使能時數據通道狀態機(DPSM)將進入 Wait_S 或 Wait_R 狀態：

?發送：DPSM 進入 Wait_S 狀態。如果發送 FIFO 中有數據，則 DPSM 進入發送狀態，同時數據通道子單元開始向卡發送數據。

?接收：DPSM 進入 Wait_R 狀態并等待開始位；當收到開始位時，DPSM 進入接收狀態，同時數據通子單元開始從卡接收數據。

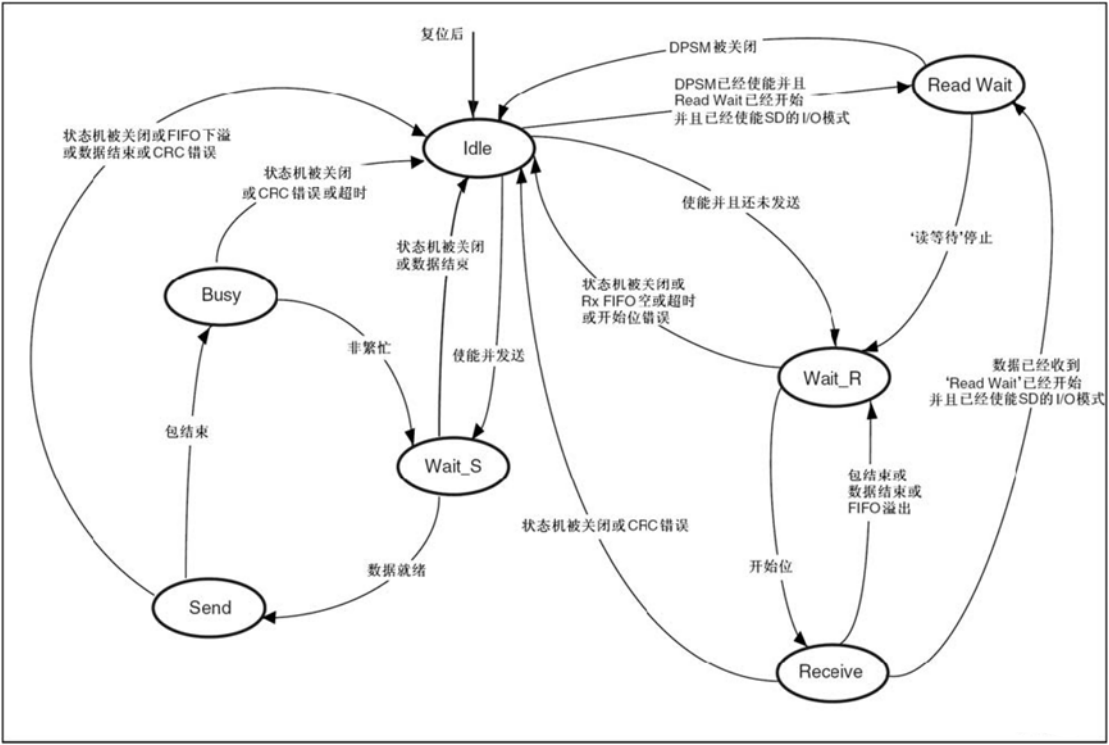

數據通道狀態機(DPSM)

DPSM 工作在 SDIO_CK 頻率，卡總線信號與 SDIO_CK 的上升沿同步。DPSM 有 6 個狀態，如下圖所示：

數據通道狀態機(DPSM)

?空閑(Idle)：數據通道不工作，SDIO_D[7:0]輸出處于高阻狀態。當寫入數據控制寄存器并設置使能位時，DPSM 為數據計數器加載新的數值，并依據數據方向位進入 Wait_S 或 Wait_R狀態。

?Wait_R：如果數據計數器等于 0，當接收 FIFO 為空時 DPSM 進入到空閑(Idle)狀態。如果數據計數器不等于 0，DPSM 等待 SDIO_D上的開始位。如果 DPSM 在超時之前接收到一個開始位，它會進入接收(Receive)狀態并加載數據塊計數器。如果 DPSM 在檢測到一個開始位前出現超時，或發生開始位錯誤，DPSM 將進入空閑狀態并設置超時狀態標志。

?接收(Receive)：接收到的串行數據被組合為字節并寫入數據 FIFO。根據數據控制寄存器中傳輸模式位的設置，數據傳輸模式可以是塊傳輸或流傳輸：

······在塊模式下，當數據塊計數器達到 0 時，DPSM 等待接收 CRC 碼，如果接收到的代碼與內部產生的 CRC 碼匹配，則 DPSM 進入 Wait_R 狀態，否則設置 CRC 失敗狀態標志同時 DPSM進入到空閑狀態。

······在流模式下，當數據計數器不為 0 時，DPSM 接收數據；當計數器為 0 時，將移位寄存器中的剩余數據寫入數據 FIFO，同時 DPSM 進入 Wait_R 狀態。如果產生了 FIFO 上溢錯誤，DPSM 設置 FIFO 的錯誤標志并進入空閑狀態。

?Wait_S：如果數據計數器為 0，DPSM 進入空閑狀態；否則 DPSM 等待數據 FIFO 空標志消失后，進入發送狀態。

注： DPSM 會在 Wait_S 狀態保持至少 2 個時鐘周期，以滿足 NWR 的時序要求，NWR 是接收到卡的響應至主機開始數據傳輸?shù)拈g隔。

?發送(Send)：DPSM 開始發送數據到卡設備。根據數據控制寄存器中傳輸模式位的設置，數據傳輸模式可以是塊傳輸或流傳輸：

······在塊模式下，當數據塊計數器達到 0 時，DPSM 發送內部產生的 CRC 碼，然后是結束位，并進入繁忙狀態。

······在流模式下，當使能位為高同時數據計數器不為 0 時，DPSM 向卡設備發送數據，然后進入空閑狀態。如果產生了 FIFO 下溢錯誤，DPSM 設置 FIFO 的錯誤標志并進入空閑狀態。

?繁忙(Busy)：DPSM 等待 CRC 狀態標志：

······如果沒有接收到正確的 CRC 狀態，則 DPSM 進入空閑狀態并設置 CRC 失敗狀態標志。

······如果接收到正確的 CRC 狀態，則當 SDIO_D0 不為低時(卡不繁忙)DPSM 進入 Wait_S 狀態。

當 DPSM 處于繁忙狀態時發生了超時，DPSM 則設置數據超時標志并進入空閑狀態。

當 DPSM 處于 Wait_R 或繁忙狀態時，數據定時器被使能，并能夠產生數據超時錯誤：

······發送數據時，如果 DPSM 處于繁忙狀態超過程序設置的超時間隔，則產生超時。

······接收數據時，如果未收完所有數據，并且 DPSM 處于 Wait_R 狀態超過程序設置的超時間隔，則產生超時。

?數據：數據可以從主機傳送到卡，也可以反向傳輸。數據在數據線上傳輸。數據存儲在一個32 字的 FIFO 中，每個字為 32 位寬。

數據令牌格式

數據 FIFO

數據 FIFO(先進先出)子單元是一個具有發送和接收單元的數據緩沖區。FIFO 包含一個每字 32 位寬、共 32 個字的數據緩沖區，和發送與接收電路。因?yàn)閿?shù)據 FIFO 工作在AHB 時鐘區域(HCLK/2)，所有與 SDIO 時鐘區域(SDIOCLK)連接的信號都進行了重新同步。依據 TXACT 和 RXACT 標志，可以關閉 FIFO、使能發送或使能接收。TXACT 和 RXACT 由數據通道子單元設置而且是互斥的：

······當 TXACT 有效時，發送 FIFO 代表發送電路和數據緩沖區

······當 RXACT 有效時，接收 FIFO 代表接收電路和數據緩沖區

?發送 FIFO：當使能了 SDIO 的發送功能，數據可以通過 AHB 接口寫入發送 FIFO。

發送 FIFO 有 32 個連續的地址。發送 FIFO 中有一個數據輸出寄存器，包含讀指針指向的數據字。當數據通道子單元裝填了移位寄存器后，它移動讀指針至下個數據并傳輸出數據。如果未使能發送 FIFO，所有的狀態標志均處于無效狀態。當發送數據時，數據通道子單元設置TXACT 為有效。

發送 FIFO 狀態標志

?接收 FIFO：當數據通道子單元接收到一個數據字，它會把數據寫入 FIFO，寫操作結束后，寫指針自動加一；在另一端，有一個讀指針始終指向FIFO中的當前數據。如果關閉了接收FIFO，所有的狀態標志會被清除，讀寫指針也被復位。在接收到數據時數據通道子單元設置 RXACT。下表列出了接收 FIFO 的狀態標志。通過 32 個連續的地址可以訪問接收 FIFO。

接收 FIFO 狀態標志

3.2 SDIOAHB 接口

AHB 接口產生中斷和 DMA 請求，并訪問 SDIO 接口寄存器和數據 FIFO。它包含一個數據通道、寄存器譯碼器和中斷/DMA 控制邏輯。

SDIO 中斷

當至少有一個選中的狀態標志為高時，中斷控制邏輯產生中斷請求。有一個屏蔽寄存器用于選擇可以產生中斷的條件，如果設置了相應的屏蔽標志，則對應的狀態標志可以產生中斷。

SDIO/DMA 接口：在 SDIO 和存儲器之間數據傳輸?shù)倪^程

在下面的例子中，主機控制器使用 CMD24(WRITE_BLOCK)從主機傳送 512 字節到 MMC 卡，DMA 控制器用于從存儲器向 SDIO 的 FIFO 填充數據。

執行卡識別過程。

提高 SDIO_CK 頻率。

發送 CMD7 命令選擇卡。

按下述步驟配置 DMA2:

使能 DMA2 控制器并清除所有的中斷標志位。

設置 DMA2 通道 4 的源地址寄存器為存儲器緩沖區的基地址，DMA2 通道 4 的目標地址寄存器為SDIO_FIFO 寄存器的地址。

設置 DMA2 通道 4 控制寄存器(存儲器遞增，非外設遞增，外設和源的數據寬度為字寬度)。

使能 DMA2 通道 4。

發送 CMD24(WRITE_BLOCK)，操作如下：

設置 SDIO 數據長度寄存器(SDIO 數據時鐘寄存器應該在執行卡識別過程之前設置好)。

設置 SDIO 參數寄存器為卡中需要傳送數據的地址。

設置 SDIO 命令寄存器：CmdIndex 置為 24(WRITE_BLOCK)；WaitRest 置為 1(SDIO 卡主機等待響應)；CPSMEN 置為 1(使能 SDIO 卡主機發送命令)，保持其它域?yàn)樗麄兊膹?fù)位值。

等待 SDIO_STA[6]=CMDREND 中斷，然后設置 SDIO 數據寄存器：DTEN 置為 1(使能 SDIO卡主機發送數據)；DTDIR 置為 0(控制器至卡方向)；DTMODE 置為 0(塊數據傳送)；DMAEN 置為 1(使能 DMA)；DBLOCKSIZE 置為 9(512 字節)；其它域不用設置。

等待 SDIO_STA[10]=DBCKEND。

查詢 DMA 通道的使能狀態寄存器，確認沒有通道仍處于使能狀態。

4 卡功能描述

4.1 卡識別模式

在卡識別模式，主機復位所有的卡、檢測操作電壓范圍、識別卡并為總線上每個卡設置相對地址(RCA)。在卡識別模式下，所有數據通信只使用命令信號線(CMD)。

4.2 卡復位

GO_IDLE_STATE 命令(CMD0)是一個軟件復位命令，它把多媒體卡和 SD 存儲器置于空閑狀態。

IO_RW_DIRECT 命令(CMD52)復位 SDI/O 卡。上電后或執行 CMD0 后，所有卡的輸出端都處于高阻狀態，同時所有卡都被初始化至一個默認的相對卡地址(RCA=0x0001)和默認的驅動器寄存器設置(最低的速度，最大的電流驅動能力)。

4.3 操作電壓范圍確認

所有的卡都可以使用任何規定范圍內的電壓與 SDIO卡主機通信，可支持的最小和最大電壓 VDD數值由卡上的操作條件寄存器(OCR)定義。內部存儲器存儲了卡識別號(CID)和卡特定數據(CSD)的卡 ，僅能在數據傳輸 VDD 條件下傳送這些信息。

當 SDIO 卡主機模塊與卡的 VDD 范圍不一致時，卡將不能完成識別周期，也不能發送 CSD數據；因此，在 VDD 范圍不匹配時，SDIO 卡主機可以用下面幾個特殊命令去識別和拒絕卡：SEND_OP_COND(CMD1)、SD_APP_OP_COND(SD 存儲卡的 ACMD41)和 IO_SEND_OP_COND(SDI/O卡的 CMD5)。

SDIO 卡主機在執行這幾個命令時會產生需要的 VDD 電壓。不能在指定的電壓范圍進行數據傳輸?shù)目ǎ瑢目偩€斷開并進入非激活狀態。使用這些不包含電壓范圍作為操作數的命令，SDIO 卡主機能夠查詢每個卡并在確定公共的電壓范圍前，把不在此范圍內的卡置于非激活狀態。當 SDIO 卡主機能夠選擇公共的電壓范圍或用戶需要知道卡是否能用時，SDIO 卡主機可以進行這樣的查詢。

4.4 卡識別過程

多媒體卡和 SD 卡的卡識別過程是有區別的；對于多媒體卡，卡識別過程以時鐘頻率 Fod 開始，所有 SDIO_CMD 輸出為開路驅動，允許在這個過程中的卡的并行連接，識別過程如下：

1. 總線被激活。

2. SDIO 卡主機廣播發送 SEND_OP_COND(CMD1)命令，并接收操作條件。

3. 得到的響應是所有卡的操作條件寄存器內容的“線與”。

4. 不兼容的卡會被置于非激活狀態。

5. SDIO 卡主機廣播發送 ALL_SEND_CID(CMD2)至所有激活的卡。

6. 所有激活的卡同時串行地發送他們的 CID 號，那些檢測到輸出的 CID 位與命令線上的數據不相符的卡必須停止發送，并等待下一個識別周期。最終只有一個卡能夠成功地傳送完整的CID 至 SDIO 卡主機并進入識別狀態。

7. SDIO 卡主機發送 SET_RELATIVE_ADDR(CMD3)命令至這個卡，這個新的地址被稱為相對卡地址(RCA)，它比 CID 短，用于對卡尋址。至此，這個卡轉入待機狀態，并不再響應新的識別過程，同時它的輸出驅動從開路轉變?yōu)橥仆炷Ｊ健?/p>

SDIO 卡主機重復上述步驟 5 至 7，直到收到超時條件。對于 SD 卡而言，卡識別過程以時鐘頻率 Fod 開始，所有 SDIO_CMD 輸出為推挽驅動而不是開路驅動，識別過程如下：

1. 總線被激活

2. SDIO 卡主機廣播發送 SEND_APP_OP_COND(ACMD41)命令

3. 得到的響應是所有卡的操作條件寄存器的內容

4. 不兼容的卡會被置于非激活狀態

5. SDIO 卡主機廣播發送 ALL_SEND_CID(CMD2)至所有激活的卡

6. 所有激活的卡發送回他們唯一卡識別號(CID)并進入識別狀態。

7. SDIO 卡主機發送 SET_RELATIVE_ADDR(CMD3)命令和一個地址到一個激活的卡，這個新的地址被稱為相對卡地址(RCA)，它比 CID 短，用于對卡尋址。至此，這個卡轉入待機狀態。SDIO卡主機可以再次發送該命令更改 RCA，卡的 RCA 將是最后一次的賦值。

8. SDIO 卡主機對所有激活的卡重復上述步驟 5 至 7。

對于 SDI/O 卡而言，卡識別過程如下：

1. 總線被激活

2. SDIO 卡主機發送 IO_SEND_OP_COND(CMD5)命令

3. 得到的響應是卡的操作條件寄存器的內容

4. 不兼容的卡會被置于非激活狀態

5. SDIO 卡主機發送 SET_RELATIVE_ADDR(CMD3)命令和一個地址到一個激活的卡，這個新的地址被稱為相對卡地址(RCA)，它比 CID 短，用于對卡尋址。至此，這個卡轉入待機狀態。SDIO卡主機可以再次發送該命令更改 RCA，卡的 RCA 將是最后一次的賦值。

4.5 寫數據塊

執行寫數據塊命令(CMD24-27)時，主機把一個或多個數據塊從主機傳送到卡中，同時在每個數據塊的末尾傳送一個 CRC 碼。一個支持寫數據塊命令的卡應該始終能夠接收由 WRITE_BL_LEN 定義的數據塊。如果CRC校驗錯誤，卡通過SDIO_D信號線指示錯誤，傳送的數據被丟棄而不被寫入，所有后續(在多塊寫模式下)傳送的數據塊將被忽略。

如果主機傳送部分?jǐn)?shù)據，而累計的數據長度未與數據塊對齊，當不允許塊錯位(未設置 CSD 的參數WRITE_BLK_MISALIGN)，卡將在第一個錯位的塊之前檢測到塊錯位錯誤(設置狀態寄存器中的ADDRESS_ERROR 錯誤位)。當主機試圖寫一個寫保護區域時，寫操作也會被中止，此時卡會設置WP_VIOLATION 位。設置 CID 和 CSD 寄存器不需要事先設置塊長度，傳送的數據也是通過 CRC 保護的。如果 CSD 或CID 寄存器的部分是存儲在 ROM 中，則這個不能更改的部分必須與接收緩沖區的對應部分相一致，如果有不一致之處，卡將報告一個錯誤同時不修改任何寄存器的內容。有些卡需要長的甚至不可預計的時間完成寫一個數據塊，在接收一個數據塊并完成 CRC 檢驗后，卡開始寫操作，如果它的寫緩沖區已經滿并且不能再從新的 WRITE_BLOCK 命令接受新的數據時，它會把 SDIO_D 信號線拉低。

主機可以在任何時候使用 SEND_STATUS(CMD13)查詢卡的狀態，卡將返回當前狀態。READY_FOR_DATA 狀態位指示卡是否可以接受新的數據或?qū)懖僮魇欠襁€在進行。主機可以使用CMD7(選擇另一個卡)不選中某個卡，而把這個卡置于斷開狀態，這樣可以釋放 SDIO_D 信號線而不中斷未完成的寫操作；當重新選擇了一個卡，如果寫操作仍然在進行并且寫緩沖區仍不能使用，它會重新通過拉低 SDIO_D 信號線指示忙的狀態。

4.6 讀數據塊

在讀數據塊模式下，數據傳輸?shù)幕締卧菙?shù)據塊，它的大小在 CSD 中(READ_BL_LEN)定義。如果設置了 READ_BL_PARTIAL，同樣可以傳送較小的數據塊，較小數據塊是指開始和結束地址完全包含在一個物理塊中，READ_BL_LEN 定義了物理塊的大小。為保證數據傳輸?shù)恼_，每個數據塊后都有一個 CRC 校驗碼。CMD17(READ_SINGLE_BLOCK)啟動一次讀數據塊操作，在傳輸結束后卡返回到發送狀態。

CMD18(READ_MULTIPLE_BLOCK)啟動一次連續多個數據塊的讀操作。主機可以在多數據塊讀操作的任何時候中止操作，而不管操作的類型。發送停止傳輸命令即可中止操作。如果在多數據塊讀操作中(任一種類型)卡檢測到錯誤(例如：越界、地址錯位或內部錯誤)，它將停止數據傳輸并仍處于數據狀態；此時主機必須發送停止傳輸命令中止操作。在停止傳輸命令的響應中報告讀錯誤。如果主機發送停止傳輸命令時，卡已經傳輸完一個確定數目的多個數據塊操作中的最后一個數據塊，因?yàn)榇藭r(shí)卡已經不在數據狀態，主機會得到一個非法命令的響應。如果主機傳輸部分?jǐn)?shù)據塊，而累計的數據長度不能與物理塊對齊同時不允許塊錯位，卡會在出現第一個未對齊的塊時檢測出一個塊對齊錯誤，并在狀態寄存器中設置 ADDRESS_ERROR 錯誤標志。

4.7 數據流操作，數據流寫入和數據流讀出(只適用于多媒體卡)

在數據流模式，數據按字節傳輸，同時每個數據塊后沒有 CRC。數據流寫(只適用于多媒體卡)WRITE_DAT_UNTIL_STOP(CMD20)開始從 SDIO 卡主機至卡的數據傳輸，從指定的地址開始連續傳輸直到 SDIO 卡主機發出一個停止命令。如果允許部分?jǐn)?shù)據塊傳輸(設置了 CSD 參 數WRITE_BL_PARTIAL)，則數據流可以在卡的地址空間中的任意地址開始和停止，否則數據流只能在數據塊的邊界開始和停止。因?yàn)閭鬏數臄?shù)據數目沒有事先設定，不能使用 CRC 校驗。

如果發送數據時達到了存儲器的最大地址，即使 SDIO 卡主機沒有發送停止命令，隨后傳輸?shù)臄?shù)據也會被丟棄。

數據流寫操作的最大時鐘頻率可以通過下式計算：

?Maximumspeed=最大寫頻率

?TRANSPEED=最大數據傳輸率

?writebllen=最大寫數據塊長度

?NSAC=以 CLK 周期計算的數據讀操作時間 2

?TAAC=數據讀操作時間 1

?R2WFACTOR=寫速度因子

如果主機試圖使用更高的頻率，卡可能不能處理數據并停止編程，同時在狀態寄存器中設置OVERRUN 錯誤位，丟棄所有隨后傳輸?shù)臄?shù)據并(在接收數據狀態)等待停止命令。如果主機試圖寫入一個寫保護區域，寫操作將被中止，同時卡將設置 WP_VIOLATION 位。數據流讀(只適用于多媒體卡)READ_DAT_UNTIL_STOP(CMD11)控制數據流數據傳輸。這個命令要求卡從指定的地址讀出數據，直到 SDIO 卡主機發送 STOP_TRANSMISSION(CMD12)。

因?yàn)榇忻顐鬏數难舆t，停止命令的執行會有延遲，數據傳送會在停止命令的結束位后停止。如果發送數據時達到了存儲器的最大地址，SDIO 卡主機沒有發送命令，隨后傳輸?shù)臄?shù)據將是無效數據。

數據流讀操作的最大時鐘頻率可以通過下式計算：

?Maximumspeed=最大寫頻率

?TRANSPEED=最大數據傳輸率

?readbllen=最大讀數據塊長度

?NSAC=以 CLK 周期計算的數據讀操作時間 2

?TAAC=數據讀操作時間 1

?R2WFACTOR=寫速度因子

如果主機試圖使用更高的頻率，卡將不能處理數據傳輸，此時卡在狀態寄存器中設置 UNDERRUN錯誤位，中止數據傳輸并在數據狀態等待停止命令。

4.8 擦除：成組擦除和扇區擦除

多媒體卡的擦除單位是擦除組，擦除組是以寫數據塊計算，寫數據塊是卡的基本寫入單位。擦除組的大小是卡的特定參數，在 CSD 中定義。

主機可以擦除一個連續范圍的擦除組，開始擦除操作有三個步驟。

首先，主機使用 ERASE_GROUP_START(CMD35)命令定義連續范圍的開始地址，然后使用ERASE_GROUP_END(CMD36)命令定義連續范圍的結束地址，最后發送擦除命令 ERASE(CMD38)開始擦除操作。擦除命令的地址域是以字節為單位的擦除組地址。卡會舍棄未與擦除組大小對齊的部分，把地址邊界對齊到擦除組的邊界。如果未按照上述步驟收到了擦除命令，卡在狀態寄存器中設置 ERASE_SEQ_ERROR 位，并重新等待第一個步驟。如果收到了除 SEND_STATUS 和擦除命令之外的其它命令，卡在狀態寄存器中設置 ERASE_RESET位，解除擦除序列并執行新的命令。如果擦除范圍包含了寫保護數據塊，這些塊不被擦除，只有未保護的塊被擦除，同時卡在狀態寄存器中設置 WP_ERASE_SKIP 狀態位。在擦除過程中，卡拉低 SDIO_D 信號。實際的擦除時間可能很長，主機可以使用 CMD7 解除卡的選擇。

4.9 寬總線選擇和解除選擇

可以通過 SET_BUS_WIDTH(ACMD6)命令選擇或不選擇寬總線(4 位總線寬度)操作模式，上電后或GO_IDLE_STATE(CMD0)命令后默認的總線寬度為 1 位。SET_BUS_WIDTH(ACMD6)命令僅在傳輸狀態時有效，即只有在使用 SELECT/DESELECT_CARD(CMD7)命令選擇了卡后才能改變總線寬度。

4.10 保護管理

SDIO 卡主機模塊支持三種保護方式：

1. 內部卡保護(卡內管理)

2. 機械寫保護開關(僅由 SDIO 卡主機模塊管理)

3. 密碼管理的卡鎖操作

內部卡的寫保護

卡的數據可以被保護不被覆蓋或擦除。在 CSD 中永久地或臨時地設置寫保護位，生產廠商或內容提供商可以永久地對整個卡施行寫保護。對于支持在 CSD 中設置 WP_GRP_ENABLE 位從而提供一組扇區寫保護的卡，部分?jǐn)?shù)據可以被保護，寫保護可以通過程序改變。寫保護的基本單位是 CSD參數 WP_GRP_SIZE 個扇區。

SET_WRITE_PROT 和 CLR_WRITE_PROT 命令控制指定組的保護，SEND_WRITE_PROT 命令與單數據塊讀命令類似，卡送出一個包含 32 個寫保護位(代表從指定地址開始的 32 個寫保護組)的數據塊，跟著一個 16 位的 CRC 碼。寫保護命令的地址域是一個以字節為單位的組地址。卡將截?cái)嗨薪M大小以下的地址。

機械寫保護開關

在卡的側面有一個機械的滑動開關，允許用戶設置或清除卡的寫保護。當滑動開關置于小窗口打開的位置時，卡處于寫保護狀態，當滑動開關置于小窗口關閉的位置時，可以更改卡中內容。在卡的插槽上的對應部位也有一個開關指示 SDIO 卡主機模塊，卡是否處于寫保護狀態。卡的內部電路不知道寫保護開關的位置。

密碼保護

密碼保護功能允許 SDIO 卡主機模塊使用密碼對卡實行上鎖或解鎖。密碼存儲在 128 位的 PWD 寄存器中，它的長度設置在 8 位的 PWD_LEN 寄存器中。這些寄存器是不可揮發的，即掉電后它們的內容不丟失。已上鎖的卡能夠響應和執行相應的命令，即允許 SDIO 卡主機模塊執行復位、初始化和查詢狀態等操作，但不允許操作卡中的數據。當設置了密碼后(即 PWD_LEN 的數值不為 0)，上電后卡自動處于上鎖狀態。

正如 CSD 和 CID 寄存器寫命令，上鎖/解鎖命令僅在傳輸狀態下有效，在這個狀態下，命令中沒有地址參數，但卡已經被選中。卡的上鎖/解鎖命令具有單數據塊寫命令的結構和總線操作類型，傳輸?shù)臄?shù)據塊包含所有命令所需要的信息(密碼設置模式、PWD內容和上鎖/解鎖指示)。在發送卡的上鎖/解鎖命令之前，命令數據塊的長度由 SDIO 卡主機模塊定義，命令結構示于表 110。

位的設置如下：

?ERASE：設置該位將執行強制擦除，所有其它位必須為 0，只發送命令字節。

?LOCK_UNLOCK：設置該位鎖住卡，LOCK_UNLOCK 與 SET_PWD 可以同時設置，但不能與CLR_PWD 同時設置。

?CLR_PWD：設置該位清除密碼數據。

?SET_PWD：設置該位將密碼數據保存至存儲器。

?PWD_LEN：以字節為單位定義密碼的長度。

?PWD：密碼(依不同的命令，新的密碼或正在使用的密碼)

以下幾節列出了設置/清除密碼、上鎖/解鎖和強制擦除的命令序列。

設置密碼

1. 選擇一個卡(SELECT/DESELECT_CARD，CMD7)。

2. 定義要在 8 位的卡上鎖/解鎖模式下發送的數據塊長度(SET_BLOCKLEN，CMD16)，8 位的PWD_LEN，新密碼的字節數目。當更換了密碼后，發送命令的數據塊長度必須同時考慮新舊密碼的長度。

3. 以合適的數據塊長度在數據線上發送 LOCK/UNLOCK(CMD42)命令，并包含 16 位的 CRC 碼。數據塊包含了操作模式(SET_PWD=1)、長度(PWD_LEN)和密碼(PWD)。當更換了密碼后，長度數值(PWD_LEN)包含了新舊兩個密碼的長度，PWD 域包含了舊的密碼(正在使用的)和新的密碼。

4. 當舊的密碼匹配后，新的密碼和它的長度被分別存儲在 PWD 和 PWD_LEN 域。如果送出的舊密碼與期望的密碼(長度或內容)不吻合，則設置狀態寄存器中的 LOCK_UNLOCK_FAILED 錯誤位，同時密碼不變。密碼長度域(PWD_LEN)指示當前是否設置了密碼，如果該域?yàn)榉橇悖瑒t表示使用了密碼，卡在上電時自動上鎖。在不斷電的情況下，如果設置了密碼，可以通過設置 LOCK_UNLOCK 位或發送一個額外的上鎖命令，立即鎖住卡。

清除密碼

1. 選擇一個卡(SELECT/DESELECT_CARD，CMD7)。

2. 定義要在 8 位的卡上鎖/解鎖模式下發送的數據塊長度(SET_BLOCKLEN，CMD16)，8 位的PWD_LEN，當前使用密碼的字節數目。

3. 當密碼匹配后，PWD 域被清除同時 PWD_LEN 被設為 0。如果送出的密碼與期望的密碼(長度或內容)不吻合，則設置狀態寄存器中的 LOCK_UNLOCK_FAILED 錯誤位，同時密碼不變。

卡上鎖

1. 選擇一個卡(SELECT/DESELECT_CARD，CMD7)

2. 定義要在 8 位的卡上鎖/解鎖模式(見表 110 的字節 0)下發送的數據塊長度(SET_BLOCKLEN，CMD16)，8 位的 PWD_LEN，和當前密碼的字節數目。

3. 以合適的數據塊長度在數據線上發送 LOCK/UNLOCK(CMD42)命令，并包含 16 位的 CRC 碼。數據塊包含了操作模式(LOCK_UNLOCK=1)、長度(PWD_LEN)和密碼(PWD)。

4. 當密碼匹配后，卡被上鎖并則設置狀態寄存器中的 CARD_IS_LOCKED 狀態位。如果送出的密碼與期望的密碼(長度或內容)不吻合，則設置狀態寄存器中的 LOCK_UNLOCK_FAILED 錯誤位，同時上鎖操作失敗。設置密碼和為卡上鎖可以在同一個操作序列中進行，此時 SDIO 卡主機模塊按照前述的步驟設置密碼，但在發送新密碼命令的第 3 步需要設置 LOCK_UNLOCK 位。如果曾經設置過密碼(PWD_LEN 不為 0)，卡會在上電復位時自動地上鎖。對已經上鎖的卡執行上鎖操作或?qū)]有密碼的卡執行上鎖操作會導致失敗，并設置狀態寄存器中的LOCK_UNLOCK_FAILED 錯誤位。

卡解鎖

1. 選擇一個卡(SELECT/DESELECT_CARD，CMD7)

2. 定義要在 8 位的卡上鎖/解鎖模式下發送的數據塊長度(SET_BLOCKLEN，CMD16)，8 位的 PWD_LEN，和當前密碼的字節數目。

3. 以合適的數據塊長度在數據線上發送 LOCK/UNLOCK(CMD42)命令，并包含 16 位的 CRC 碼。數據塊包含了操作模式(LOCK_UNLOCK=0)、長度(PWD_LEN)和密碼(PWD)。

4. 當密碼匹配后，卡鎖被解除，同時狀態寄存器中的 CARD_IS_LOCKED 位被清除。如果送出的密碼與期望的密碼(長度或內容)不吻合，則設置狀態寄存器中的 LOCK_UNLOCK_FAILED 錯誤位，同時卡仍保持上鎖狀態。解鎖狀態只在當前的供電過程中有效，只要不清除 PWD 域，下次上電后卡會被自動上鎖。試圖對

已經解了鎖的卡執行解鎖操作會導致操作失敗，并設置狀態寄存器中的 LOCK_UNLOCK_FAILED 錯誤位。

強制擦除

如果用戶忘記了密碼(PWD 的內容)，可以在清除卡中的所有內容后使用卡。強制擦除操作擦除所

有卡中的數據和密碼。

1. 選擇一個卡(SELECT/DESELECT_CARD，CMD7)

2. 設置發送的數據塊長度(SET_BLOCKLEN，CMD16)為 1，僅發送 8 位的卡上鎖/解鎖字節。

3. 以合適的數據塊長度在數據線上發送 LOCK/UNLOCK(CMD42)命令，并包含 16 位的 CRC 碼。數據塊包含了操作模式(ERASE=1)所有其它位為 0。

當 ERASE 位是數據域中僅有的位時，卡中的所有內容將被擦除，包括 PWD 和 PWD_LEN 域，同時卡不再被上鎖。如果有任何其它位不為 0，則設置狀態寄存器中的LOCK_UNLOCK_FAILED 錯誤位，卡中的數據保持不變，同時卡仍保持上鎖狀態。試圖對已經解了鎖的卡執行擦除操作會導致操作失敗，并設置狀態寄存器中的LOCK_UNLOCK_FAILED 錯誤位。

5 例程設計

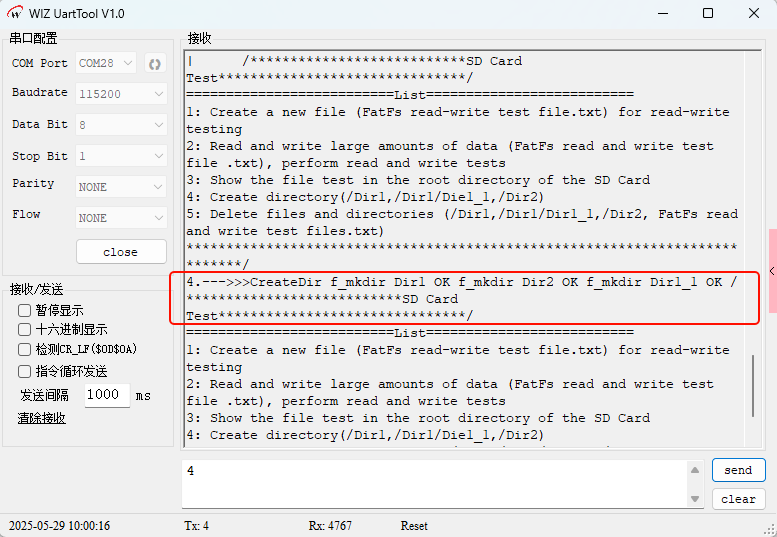

5.1 SDIO_SDCardFatfs

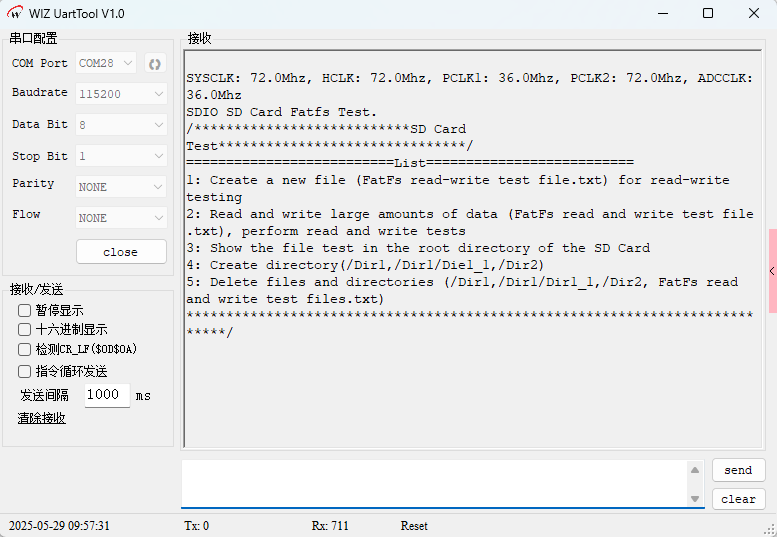

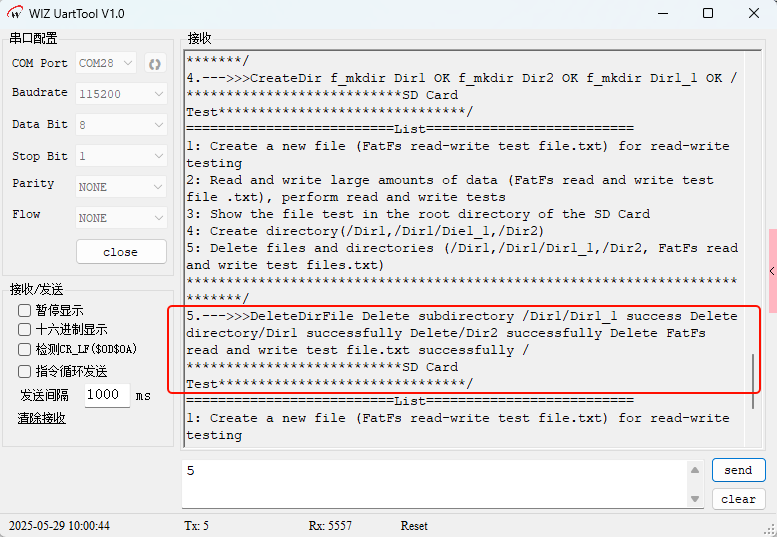

該程序通過清晰的模塊化設計，實現了對 SD 卡 FATFS 文件系統的全面測試，適用于嵌入式系統存儲功能驗證和教學演示。

程序功能概述

1.硬件初始化

?系統時鐘、延時函數、串口(UART1)初始化。

?SD卡通過SDIO接口初始化，支持FATFS文件系統。

2.用戶交互

    while (1)
    {
        cmd = GetCmd();
        switch (cmd)
        {
        case '1': {

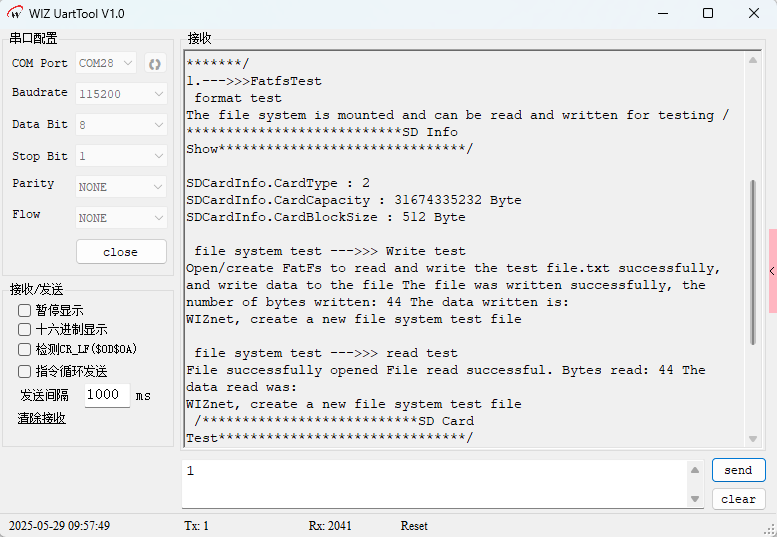

            printf("1.--->>>FatfsTestrn");
            FatfsTest();
            TestList();
            break;
        }
        case '2': {
            printf("2.--->>>FatfsBigDataTestrn");
            FatfsBigDataTest();
            TestList();
            break;
        }
        case '3': {
            printf("3.--->>>ViewRootDirrn");
            ViewRootDir();
            TestList();
            break;
        }
        case '4': {
            printf("4.--->>>CreateDirrn");
            CreateDir();
            TestList();
            break;
        }
        case '5': {
            printf("5.--->>>DeleteDirFilern");
            DeleteDirFile();
            TestList();
            break;
        }
        }
    }
}

void TestList(void)
{
    printf("/***************************SD Card Test*******************************/n");
    printf("==========================List==========================n");
    printf("1: Create a new file (FatFs read-write test file.txt) for read-write testingn");
    printf("2: Read and write large amounts of data (FatFs read and write test file .txt), perform read and write testsn");
    printf("3: Show the file test in the root directory of the SD Cardn");
    printf("4: Create directory(/Dir1,/Dir1/Die1_1,/Dir2)n");
    printf("5: Delete files and directories (/Dir1,/Dir1/Dir1_1,/Dir2, FatFs read and write test files.txt)n");
    printf("****************************************************************************/n");
}

void SDInfoShow(void)
{
    printf("/***************************SD Info Show*******************************/n");
    printf("SDCardInfo.CardType : %dn", SDCardInfo.CardType);
    printf("SDCardInfo.CardCapacity : %lld Byten", (SDCardInfo.CardCapacity));
    printf("SDCardInfo.CardBlockSize : %d Byten", SDCardInfo.CardBlockSize);
}

uint8_t GetCmd(void)
{
    uint8_t tmp = 0;

    if (USART_GetFlagStatus(USART1, USART_FLAG_RXNE))
    {
        tmp = USART_ReceiveData(USART1);
    }
    return tmp;
}

?通過串口接收用戶命令（1-5），執行對應操作：

?基礎文件操作測試（創建文件、讀寫數據）。

?大數據讀寫性能測試（2MB文件）。

?顯示SD卡根目錄內容。

?創建多級目錄（/Dir1, /Dir1/Dir1_1, /Dir2）。

?刪除目錄及測試文件。

3.關鍵函數

void FatfsTest(void)
{
    res_sd = f_mount(&fs, "0:", 1);

    /***************************Format test**************************/
    printf("n format testn");
    if (res_sd == FR_NO_FILESYSTEM)
    {
        printf("The SD card has no file system and is about to be formattedrn");

        res_sd = f_mkfs("0:", 0, 0);

        if (res_sd == FR_OK)
        {
            printf("The SD card successfully mounted the file systemrn");
            res_sd = f_mount(NULL, "0:", 1);
            res_sd = f_mount(&fs, "0:", 1);
        }
        else
        {
            printf("SD card formatting failedrn");
            while (1);
        }
    }
    else if (res_sd != FR_OK)
    {
        printf("SD card mount failed (%d), maybe SD card initialization failedrn", res_sd);
        while (1);
    }
    else
    {
        printf("The file system is mounted and can be read and written for testingrn");
    }

    SDInfoShow();
    /***************************File system testing --->>> Write test*********************/
    printf("n file system test --->>> Write testn");
    res_sd = f_open(&fnew, "0:FatFs read and write test files.txt", FA_OPEN_ALWAYS | FA_WRITE | FA_READ);
    if (res_sd == FR_OK)
    {
        printf("Open/create FatFs to read and write the test file.txt successfully, and write data to the filern");

        res_sd = f_write(&fnew, WriteBuffer, sizeof(WriteBuffer), &fnum);

        if (res_sd == FR_OK)
        {
            printf("The file was written successfully, the number of bytes written:% d The data written is: n%srn", fnum, WriteBuffer);
        }
        else
        {
            printf("File write failed (%d)n", res_sd);
        }
        f_close(&fnew);
    }
    else
    {
        printf("Failed to open/create, filern");
    }

    /*************************File system testing --->>> read test**************************/
    printf("n file system test --->>> read testn");
    res_sd = f_open(&fnew, "0:FatFs read and write test files.txt", FA_OPEN_ALWAYS | FA_READ);
    if (res_sd == FR_OK)
    {
        printf("File successfully openedrn");
        res_sd = f_read(&fnew, ReadBuffer, sizeof(ReadBuffer), &fnum);
        if (res_sd == FR_OK)
        {
            printf("File read successful. Bytes read:% d The data read was: n%srn", fnum, ReadBuffer);
        }
        else
        {
            printf("File read failed (%d)n", res_sd);
        }
    }
    else
    {
        printf("File opening failedn");
    }

    f_close(&fnew);

    f_mount(NULL, "0:", 1);
}

FatfsTest()：掛載文件系統，格式化（若需要），測試文件讀寫。

void FatfsBigDataTest(void)
{
    uint32_t i;

    res_sd = f_mount(&fs, "0:", 1);

    /***************************File system testing --->>> Big data write test*********************/
    printf("nFile system test --->>> write testn");
    res_sd = f_open(&fnew, "0:FatFs read and write test files.txt", FA_OPEN_ALWAYS | FA_WRITE | FA_READ);
    if (res_sd == FR_OK)
    {
        printf("Open/create FatFs to read and write the test file.txt successfully, and write data to the filern");

        for (i = 0; i < 0xFFFFF; i++)
        {
            res_sd = f_write(&fnew, WriteBuffer, sizeof(WriteBuffer), &fnum);
            if ((i % 0x8FFF) == 0)
            {
                printf("......n");
            }
        }
        if (res_sd == FR_OK)
        {
            printf("File written successfullyn");
        }
        else
        {
            printf("File write failed (%d)n", res_sd);
        }
        f_close(&fnew);
    }
    else
    {
        printf("Failed to open/create, filern");
    }
}

FatfsBigDataTest()：寫入大量數據測試性能。

void CreateDir(void)
{
    res_sd = f_mount(&fs, "0:", 1);
    if (res_sd != FR_OK)
    {
        printf("Failed to mount file system (%d)rn", res_sd);
    }

    res_sd = f_mkdir("/Dir1");
    if (res_sd == FR_OK)
    {
        printf("f_mkdir Dir1 OKrn");
    }
    else if (res_sd == FR_EXIST)
    {
        printf("Dir1 Target already exists(%d)rn", res_sd);
    }
    else
    {
        printf("f_mkdir Dir1 fail(%d)rn", res_sd);
        return;
    }

    res_sd = f_mkdir("/Dir2");
    if (res_sd == FR_OK)
    {
        printf("f_mkdir Dir2 OKrn");
    }
    else if (res_sd == FR_EXIST)
    {
        printf("Dir2 Target already exists(%d)rn", res_sd);
    }
    else
    {
        printf("f_mkdir Dir2 fail (%d)rn", res_sd);
        return;
    }

    res_sd = f_mkdir("/Dir1/Dir1_1");
    if (res_sd == FR_OK)
    {
        printf("f_mkdir Dir1_1 OKrn");
    }
    else if (res_sd == FR_EXIST)
    {
        printf("Dir1_1 Target already exists(%d)rn", res_sd);
    }
    else
    {
        printf("f_mkdir Dir1_1 fail (%d)rn", res_sd);
        return;
    }

    f_mount(NULL, "0:", 1);
}

CreateDir() 和 DeleteDirFile()：目錄創建與刪除。

void ViewRootDir(void)
{
    DIR      dirinf;
    FILINFO  fileinf;
    uint32_t cnt = 0;
    char     name[256];

    res_sd = f_mount(&fs, "0:", 1);
    if (res_sd != FR_OK)
    {
        printf("Failed to mount file system (%d)rn", res_sd);
    }

    res_sd = f_opendir(&dirinf, "/");
    if (res_sd != FR_OK)
    {
        printf("Failed to open root directory (%d)rn", res_sd);
        return;
    }

    fileinf.lfname = name;
    fileinf.lfsize = 256;

    printf("attribute		|	file size	|	short filename	|	long file namern");
    for (cnt = 0;; cnt++)
    {
        res_sd = f_readdir(&dirinf, &fileinf);
        if (res_sd != FR_OK || fileinf.fname[0] == 0)
        {
            break;
        }

        if (fileinf.fname[0] == '.')
        {
            continue;
        }

        if (fileinf.fattrib & AM_DIR)
        {
            printf("(0x%02d)directory", fileinf.fattrib);
        }
        else
        {
            printf("(0x%02d)attribute", fileinf.fattrib);
        }

        printf("%10d	", fileinf.fsize);
        printf("	%s |", fileinf.fname);
        printf("	%srn", (char *)fileinf.lfname);
    }

    f_mount(NULL, "0:", 1);
}

ViewRootDir()：顯示根目錄內容。

關鍵代碼分析：

1.文件系統初始化與掛載

res_sd = f_mount(&fs, "0:", 1);

?掛載SD卡（邏輯驅動號0:），失敗時嘗試格式化（f_mkfs）。

2.文件讀寫操作

?創建/打開文件：f_open使用FA_OPEN_ALWAYS模式，若文件不存在則創建。

?寫入數據：f_write將緩沖區數據寫入文件。

?讀取數據：f_read從文件讀取數據到緩沖區。

3.目錄操作

?創建目錄：f_mkdir創建目錄，處理已存在情況（FR_EXIST）。

?刪除目錄/文件：f_unlink刪除文件或空目錄（非空目錄需遞歸刪除）。

6 下載驗證

6.1 SDIO_SDCardFatfs

命令1：基礎文件測試（FatfsTest）：

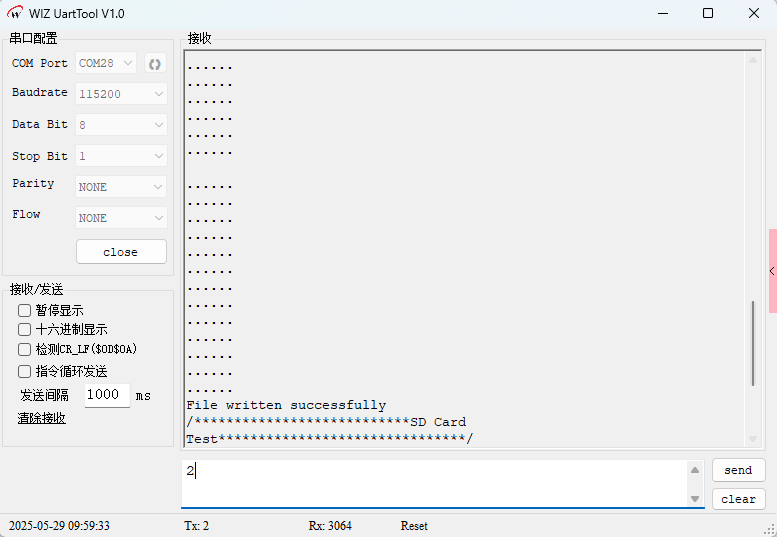

命令2：大數據讀寫測試（FatfsBigDataTest）：

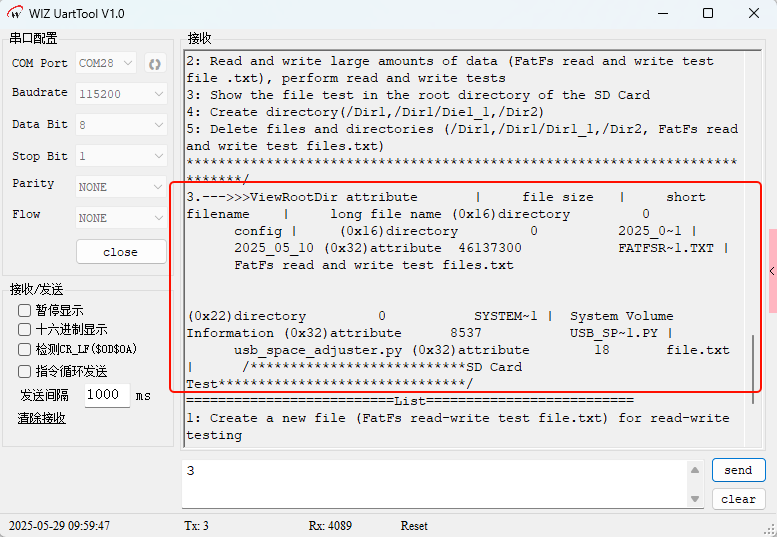

命令3：查看根目錄（ViewRootDir）：

命令4：創建目錄（CreateDir）：

命令5：刪除目錄與文件（DeleteDirFile）：

WIZnet 是一家無晶圓廠半導體公司，成立于 1998 年。產品包括互聯網處理器 iMCU?，它采用 TOE（TCP/IP 卸載引擎）技術，基于獨特的專利全硬連線 TCP/IP。iMCU? 面向各種應用中的嵌入式互聯網設備。

WIZnet 在全球擁有 70 多家分銷商，在香港、韓國、美國設有辦事處，提供技術支持和產品營銷。

香港辦事處管理的區域包括：澳大利亞、印度、土耳其、亞洲（韓國和日本除外）。

審核編輯 黃宇
